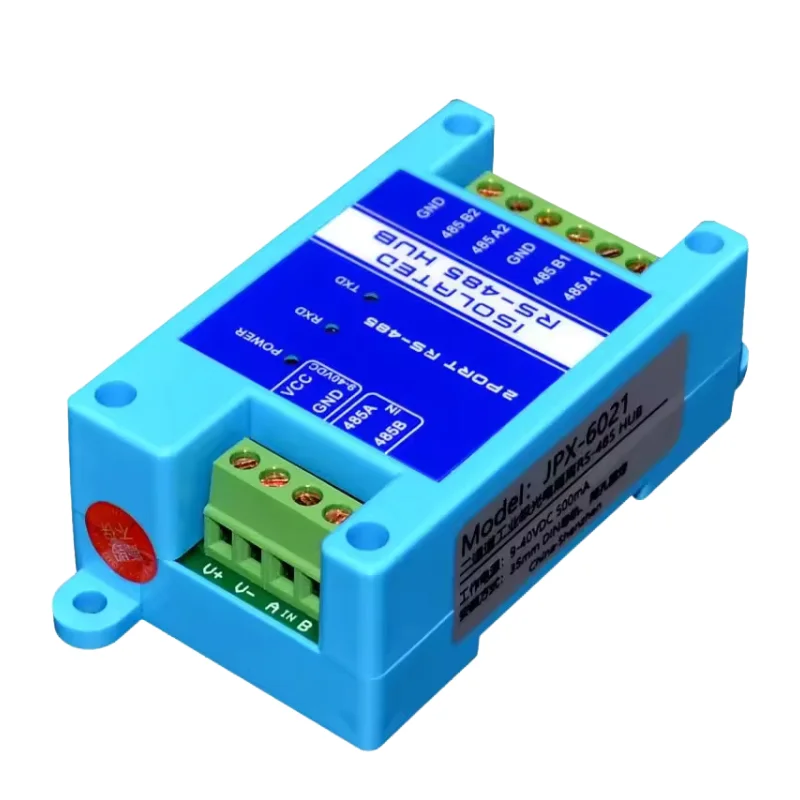

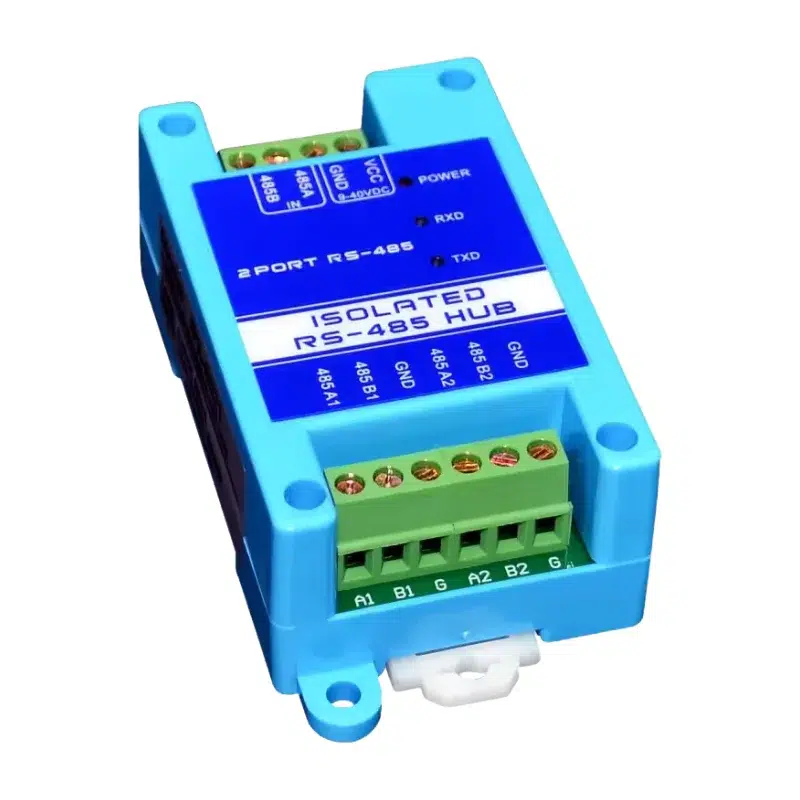

Hub RS485 Aislado de 2 Puertos para Riel DIN
$ 35.990 IVA incluido
El Hub RS485 Aislado de 2 Puertos toma un bus RS485 en su entrada y lo reparte en dos salidas, con aislamiento óptico. Se monta en riel DIN de 35 mm y se alimenta con 9 a 40 V DC. Los cables van en bornes de tornillo y no tiene puerto USB.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Otros que te podrían interesar
El Hub RS485 Aislado de 2 Puertos es un dispositivo de comunicación industrial diseñado para expandir, aislar y proteger un bus de datos RS485 existente. Actúa como un repetidor y distribuidor de señales, tomando una entrada de bus RS485 y replicándola a dos salidas independientes y aisladas. El aislamiento óptico (galvánico) entre los puertos protege los dispositivos conectados de los picos de voltaje, lazos de tierra y el ruido eléctrico, que son comunes en entornos industriales ruidosos.
Este hub es ideal para sistemas de automatización, redes de control de motores, sistemas de seguridad y cualquier aplicación que requiera una distribución fiable y protegida de un bus de datos RS485. Su diseño en una carcasa robusta con montaje en riel DIN estándar facilita una instalación profesional y segura en cuadros eléctricos. Con un amplio rango de voltaje de alimentación de 9V a 40V DC, este hub es compatible con la mayoría de las fuentes de alimentación industriales.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Dispositivo | Hub / Repetidor RS485 Aislado |
| Puertos | 2 Puertos de Salida Independientes |
| Aislamiento | Aislamiento óptico (galvánico) |
| Voltaje de Alimentación | 9 V a 40 V DC |
| Consumo de Corriente | Aprox. 500 mA (en carga máxima) |
| Velocidad de Comunicación | Hasta 115.2 Kbps (típico) |
| Interfaces de E/S | RS485 (Bornes de tornillo para A, B y GND) |
| Montaje | Riel DIN Estándar de 35 mm |
| Indicadores LED | LED de alimentación (Power), Recepción (RXD) y Transmisión (TXD) |
| Dimensiones | Aprox. 70 x 45 x 30 mm |
| Protecciones | TVS para supresión de transitorios, protección de polaridad inversa |
Características Clave
- Aislamiento Óptico Galvánico: Protege los dispositivos conectados de los picos de voltaje y las fallas de tierra.
- Repetidor de Señal: Extiende la longitud total del bus RS485 y mejora la integridad de la señal.

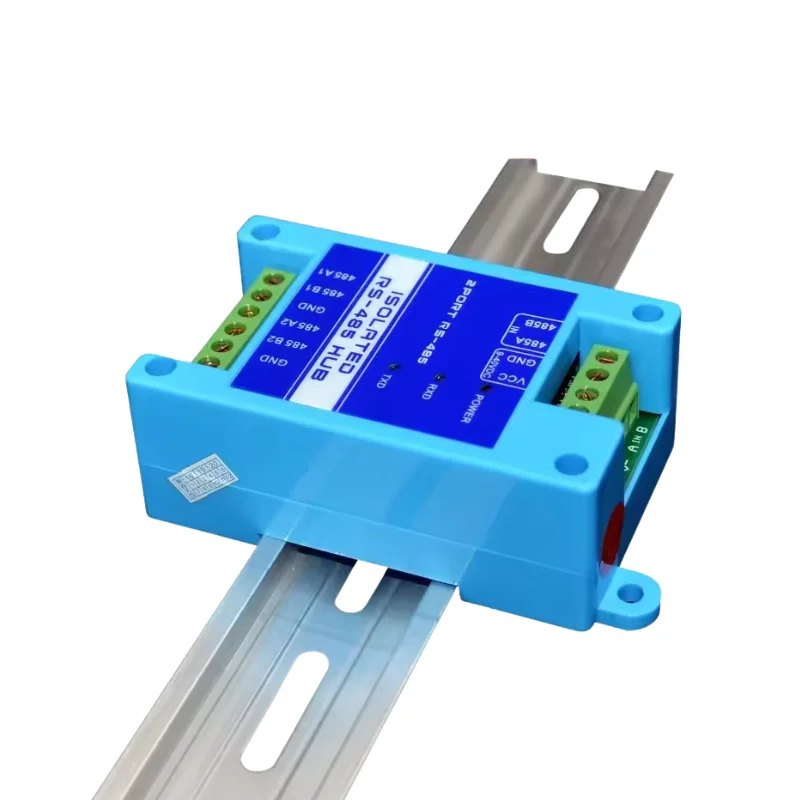

- Montaje en Riel DIN: Facilita una instalación profesional y organizada en paneles de control.
- Amplio Rango de Voltaje: Compatible con fuentes de alimentación industriales de 9V a 40V DC.
- Doble Puerto de Salida: Permite la conexión de múltiples ramas o dispositivos en el bus RS485.
Preguntas Frecuentes
¿Qué es un hub RS485 y para qué se utiliza?
Un hub RS485 es un dispositivo que toma una señal de bus RS485 y la distribuye a múltiples salidas. Se utiliza para expandir una red RS485, ya que permite conectar más dispositivos o crear ramas de una red troncal. El aislamiento de los puertos protege cada rama de las fallas que puedan ocurrir en otras partes del bus.
¿Qué significa «aislamiento óptico» en un hub RS485?
El aislamiento óptico (o galvánico) significa que la señal y la alimentación de cada puerto están eléctricamente separadas de las otras. Esto se logra mediante optoacopladores que transmiten la señal con luz en lugar de una conexión eléctrica. El aislamiento previene que los picos de voltaje o los problemas de lazo de tierra en una rama del bus afecten al resto de la red.
¿Cuál es el voltaje de alimentación de este hub?
Este hub está diseñado para un amplio rango de voltaje de alimentación de 9V a 40V DC. Esto lo hace compatible con fuentes de alimentación de 12V, 24V y 36V, que son comunes en entornos industriales y de automatización.
¿Necesito resistencias de terminación en mi red RS485?
Sí, la correcta terminación del bus con resistencias de 120 ohmios en ambos extremos es crucial para una red RS485 que funcione correctamente. El hub en sí mismo no requiere una terminación, ya que no es un «extremo» del bus. Se deben colocar las resistencias de terminación en los dispositivos ubicados en los extremos físicos de la red.
¿Cómo se diferencia de un convertidor USB a RS485?
Un convertidor USB a RS485 conecta un computador a un bus RS485. Este hub RS485 no tiene puerto USB. Toma el bus en su entrada (bornes A y B) y lo reparte en dos salidas (A1 B1 y A2 B2). Para manejar la red desde un computador necesitas además un convertidor USB a RS485, que va en la entrada del hub.
