Descripción
¿Qué es el Circuito Integrado LM3914N-1?
El LM3914N-1 es un circuito integrado analógico diseñado para sensar niveles de voltaje y controlar un arreglo de 10 diodos LED o pantallas de barras gráficas. Este dispositivo actúa como un voltímetro visual monolítico que expande de forma lineal el valor de una señal de entrada analógica a través de pasos idénticos de voltaje. Cuenta con una referencia de voltaje interna ajustable y un divisor de corriente regulado para los LED, lo que elimina la necesidad de colocar resistencias individuales para cada diodo. Es la solución clásica y eficiente para construir vúmetros de audio, medidores de nivel de batería, indicadores de temperatura analógicos y paneles de instrumentación.

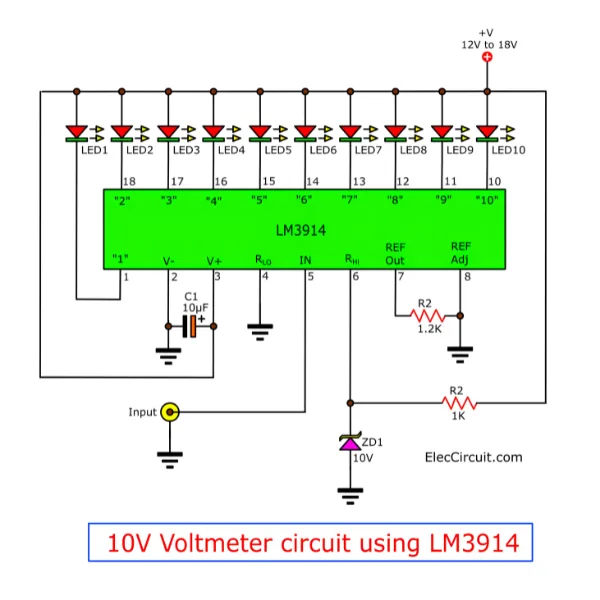

Características Técnicas
La arquitectura del LM3914N-1 destaca por su versatilidad de visualización, permitiendo al usuario seleccionar mediante un único pin si la escala se muestra en formato de punto móvil o barra continua.
| Especificación Eléctrica | Detalle Técnico |
|---|---|
| Tipo de Componente | Driver de pantalla de escala lineal para 10 LED (Dot/Bar Display Driver) |
| Encapsulado | DIP-18 (Montaje Thru-Hole / A través de perforación) |
| Rango de Alimentación (V+) | 3.0V a 25V DC |
| Corriente de Salida para LED | Regulable internamente desde 2 mA hasta 30 mA (Corriente constante) |
| Referencia de Voltaje Interna | Ajustable desde 1.2V hasta 12V |
| Voltaje Máximo de Entrada analógica | ± 35V máximo (Protección robusta en pin de entrada) |
| Formatos de Visualización | Modo Punto (Dot) o Modo Barra (Bar) seleccionable por hardware |
Preguntas Frecuentes
¿Cuál es la diferencia entre el modo punto (Dot) y el modo barra (Bar)?
En el modo barra, los LED se van encendiendo de forma acumulativa a medida que sube el voltaje (como un termómetro). En el modo punto, solo se mantiene encendido un único LED a la vez, el cual se desplaza por la escala reflejando el nivel actual. Este último modo reduce drásticamente el consumo de corriente general.
¿Cómo se cambia entre el modo punto y el modo barra en el circuito?
El control se realiza mediante el pin número 9 (Mode). Si dejas el **pin 9 suelto (sin conectar)** o conectado a tierra, el integrado operará en modo punto. Si conectas el **pin 9 directamente al pin de alimentación positiva (V+)**, pasará de inmediato al modo barra continua.
¿Por qué no es necesario colocar resistencias en serie para cada uno de los 10 LED?
El LM3914N-1 integra fuentes de corriente constante reguladas en cada una de sus 10 salidas de drenaje abierto. La corriente que circula hacia los LED se define mediante el valor de una sola resistencia conectada externamente al pin de referencia del integrado, protegiendo los diodos de quemarse de forma automática.
¿Se pueden encadenar varios integrados para manejar más de 10 LED?
Totalmente. El diseño del integrado está pensado para conectarse en cascada con total facilidad. Puedes enlazar dos unidades para crear un medidor de alta resolución de 20 niveles, o hasta diez unidades para lograr una escala visual ultra precisa de 100 pasos de medición lineal.
¿Sirve para señales de audio en decibelios (escala logarítmica)?
Este chip es **lineal** (LM3914), lo que significa que cada paso de los LED equivale exactamente al mismo incremento de voltaje en voltios (ideal para baterías o sensores). Si buscas construir un vúmetro de audio profesional que responda al oído humano en escala logarítmica (dB), el reemplazo directo pin a pin es el modelo **LM3915**.
