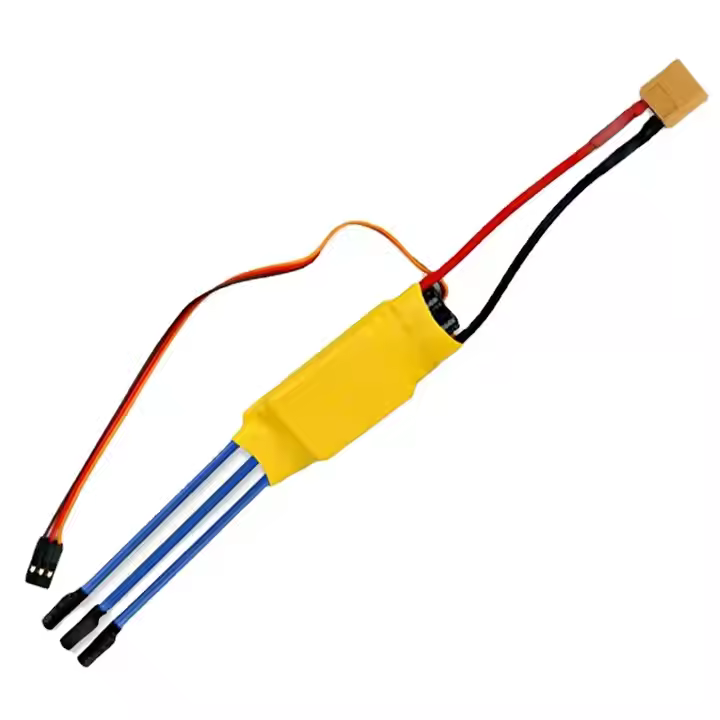

HW30A Controlador de Velocidad Motor Brushless 30A

No, este ESC no se controla con una simple señal PWM de analogWrite(). Está diseñado para recibir la misma señal que un servomotor, que es un pulso de una duración específica (generalmente entre 1000 y 2000 microsegundos). Para controlarlo con Arduino, la forma más fácil es usar la librería Servo.h:

1. Incluye la librería: #include
2. Crea un objeto servo: Servo miESC;
3. Asocia el ESC a un pin: miESC.attach(pin_de_control);
4. Envía valores de «velocidad» usando: miESC.writeMicroseconds(valor); donde valor está entre 1000 (motor detenido) y 2000 (máxima velocidad).

En el 99% de los casos, no está defectuoso. Este es el comportamiento normal antes de que el ESC sea «armado» o calibrado. Es una función de seguridad para evitar que el motor arranque inesperadamente al conectar la batería. El procedimiento de armado estándar es:

1. Con el ESC apagado, envía el comando de máxima aceleración desde tu microcontrolador (ej. miESC.writeMicroseconds(2000);).
2. Conecta la batería al ESC. Deberías escuchar una serie de pitidos de inicialización.
3. Después de los pitidos iniciales, envía inmediatamente el comando de mínima aceleración (ej. miESC.writeMicroseconds(1000);).
4. Escucharás un pitido de confirmación final. A partir de este momento, el ESC está «armado» y el motor responderá a los comandos de aceleración.

BEC significa «Battery Eliminator Circuit» (Circuito Eliminador de Batería). Es una de las características más importantes de este ESC. El BEC es un regulador de voltaje interno que toma el alto voltaje de tu batería principal (LiPo o NiMH) y lo reduce a 5V. Esta salida de 5V se entrega a través del conector de 3 pines del ESC (el cable rojo y el negro) y está diseñada para alimentar tu receptor de radio o tu microcontrolador (como un Arduino). Esto simplifica enormemente el cableado de tu proyecto, ya que no necesitas una batería separada para tu electrónica de control.

La diferencia es fundamental.

• Motor DC con Escobillas (2 cables): Se controla simplemente variando el voltaje y la polaridad. Un driver como el L298N es suficiente.
• Motor Brushless (3 cables): No tiene escobillas y requiere un control mucho más complejo. Este ESC contiene un microcontrolador que energiza los tres cables en una secuencia precisa y rápida para hacer girar el motor. Un motor brushless no funcionará en absoluto sin un ESC específico como este. La ventaja es una mayor eficiencia, más potencia por peso y una vida útil mucho más larga.

La solución es sorprendentemente simple. A diferencia de un motor DC, no se invierte la polaridad de la batería. Para cambiar el sentido de giro, simplemente intercambia dos cualesquiera de los tres cables gruesos que van desde el ESC al motor. Por ejemplo, si tenías los cables conectados A-A, B-B, C-C, desconéctalos y vuelve a conectarlos como A-B, B-A, C-C. Esto invertirá la secuencia de fases y hará que el motor gire en la dirección opuesta.

Esta es una función de seguridad crítica llamada LVC (Low Voltage Cutoff), diseñada para proteger tus baterías de Litio-Polímero (LiPo). Las baterías LiPo se dañan permanentemente si su voltaje cae por debajo de cierto umbral (aproximadamente 3.0V por celda). El ESC monitorea el voltaje de la batería:

• Si detecta que el voltaje baja a 9V, asume que estás usando un pack de 3 celdas (3S) y corta la potencia para protegerlo.
• Si detecta que el voltaje baja a 6V, asume que estás usando un pack de 2 celdas (2S) y hace lo mismo.

Esta función es indispensable para asegurar la longevidad y seguridad de tus baterías LiPo.
