Amplificador de audio clase AB TDA2003. Ofrece hasta 10W de potencia, alta fidelidad y protección térmica y contra cortocircuitos. Ideal para radios de coche y sistemas de audio compactos. Encapsulado Pentawatt. Fiable y con pocos componentes externos necesarios.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

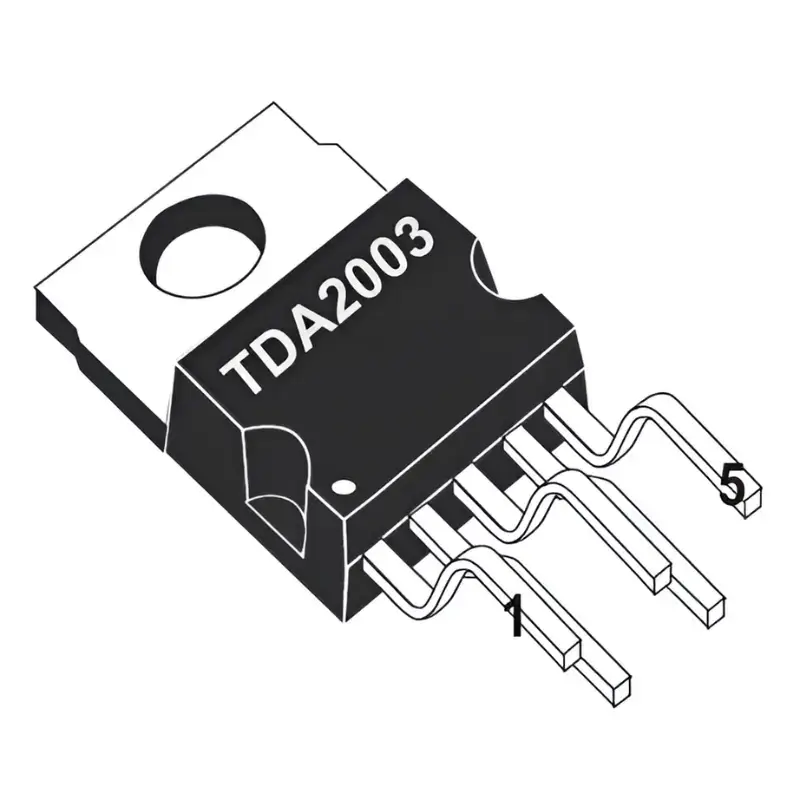

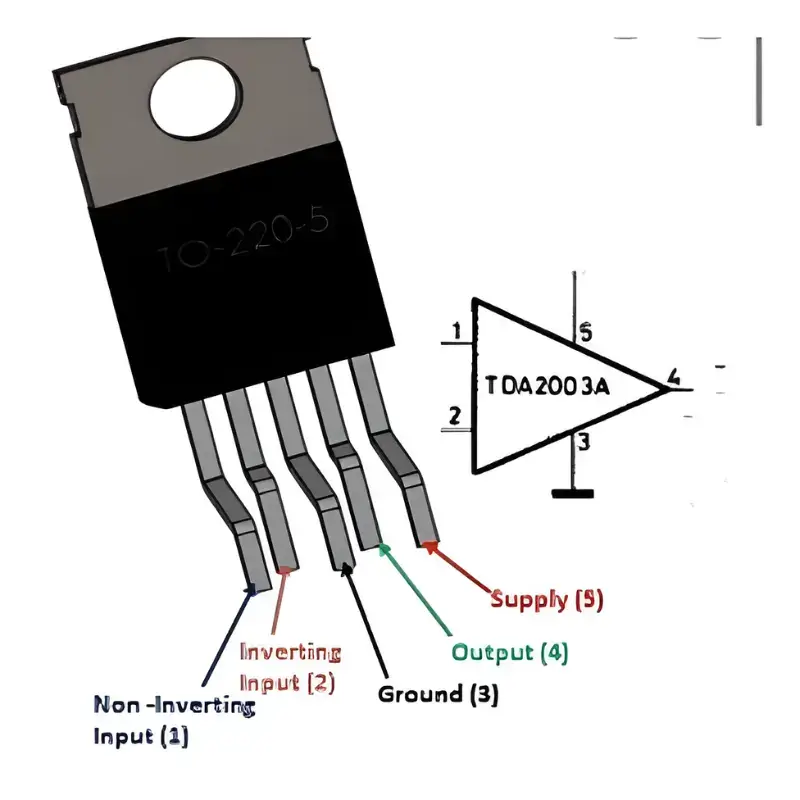

El TDA2003 es un circuito integrado monolítico en encapsulado Pentawatt, destinado a ser utilizado como amplificador de audio de clase AB. Es conocido por su alta capacidad de corriente de salida y por requerir muy pocos componentes externos. Proporciona una alta corriente de salida y tiene una distorsión armónica y de cruce muy bajas.
Además, el dispositivo incorpora un sistema de protección contra cortocircuitos (para cualquier pin y tierra), sobrecarga térmica y picos de sobretensión, lo que lo hace robusto y fiable para una gran variedad de aplicaciones de audio.
Especificaciones Máximas
| Parámetro | Valor |
|---|---|
| Voltaje de Suministro (Vs) | 18 V |
| Voltaje de Suministro en Operación (Vs) | 8 a 18 V |
| Corriente de Salida Pico (no repetitiva, t = 0.1 ms) | 3.5 A |
| Corriente de Salida Pico (repetitiva, f >= 10 Hz) | 2.5 A |
| Disipación de Potencia a Tcase = 90°C (Pd) | 20 W |
| Temperatura de Unión (Tj) | -40 a 150 °C |
| Temperatura de Almacenamiento (Tstg) | -40 a 150 °C |
Características Eléctricas (Vs = 14.4V, Tamb = 25°C, a menos que se especifique lo contrario)
| Característica | Valor Típico |
|---|---|
| Potencia de Salida (Po) a d=10%, RL=4Ω | 6 W |
| Potencia de Salida (Po) a d=10%, RL=2Ω | 10 W |
| Ganancia de Voltaje en Lazo Abierto | 80 dB |
| Ganancia de Voltaje en Lazo Cerrado (Gv) | 40 dB |
| Distorsión Armónica Total (THD) a Po=0.05 a 4W, RL=4Ω | 0.15 % |
| Resistencia de Entrada (Rin) | 150 kΩ |
| Eficiencia (η) a Po=6W, RL=4Ω | 69 % |
| Encapsulado | Pentawatt (TO-220-5) |
Preguntas Frecuentes
¿Cuál es la potencia de salida típica del TDA2003?
La potencia de salida típica es de 10W sobre una carga de 2Ω y 6W sobre una carga de 4Ω, operando con un suministro de 14.4V.
¿Puedo reemplazar un TDA2002 con un TDA2003?
Sí, el TDA2003 es un reemplazo directo y mejorado del TDA2002, ofreciendo mayor corriente de salida y mejor rendimiento general. Tienen el mismo pinout.
¿Qué tipo de disipador de calor necesita el TDA2003?
Debido a su disipación de potencia de hasta 20W, es crucial montar el TDA2003 en un disipador de calor adecuado para evitar el sobrecalentamiento. El tamaño del disipador dependerá de la potencia de salida y la ventilación.
¿Cómo se calcula la ganancia de voltaje (Gv) en un circuito con TDA2003?
La ganancia de voltaje en un circuito típico se establece por un divisor de tensión resistivo externo. La fórmula es Gv = 1 + (R2 / R1), donde R2 y R1 son las resistencias de retroalimentación.
¿Qué componentes externos son esenciales para que funcione el TDA2003?
Como mínimo, se necesitan capacitores de acoplamiento en la entrada y salida, un capacitor de bootstrap, y las resistencias de la red de retroalimentación para fijar la ganancia. También se recomienda un capacitor de filtro en la línea de suministro.
