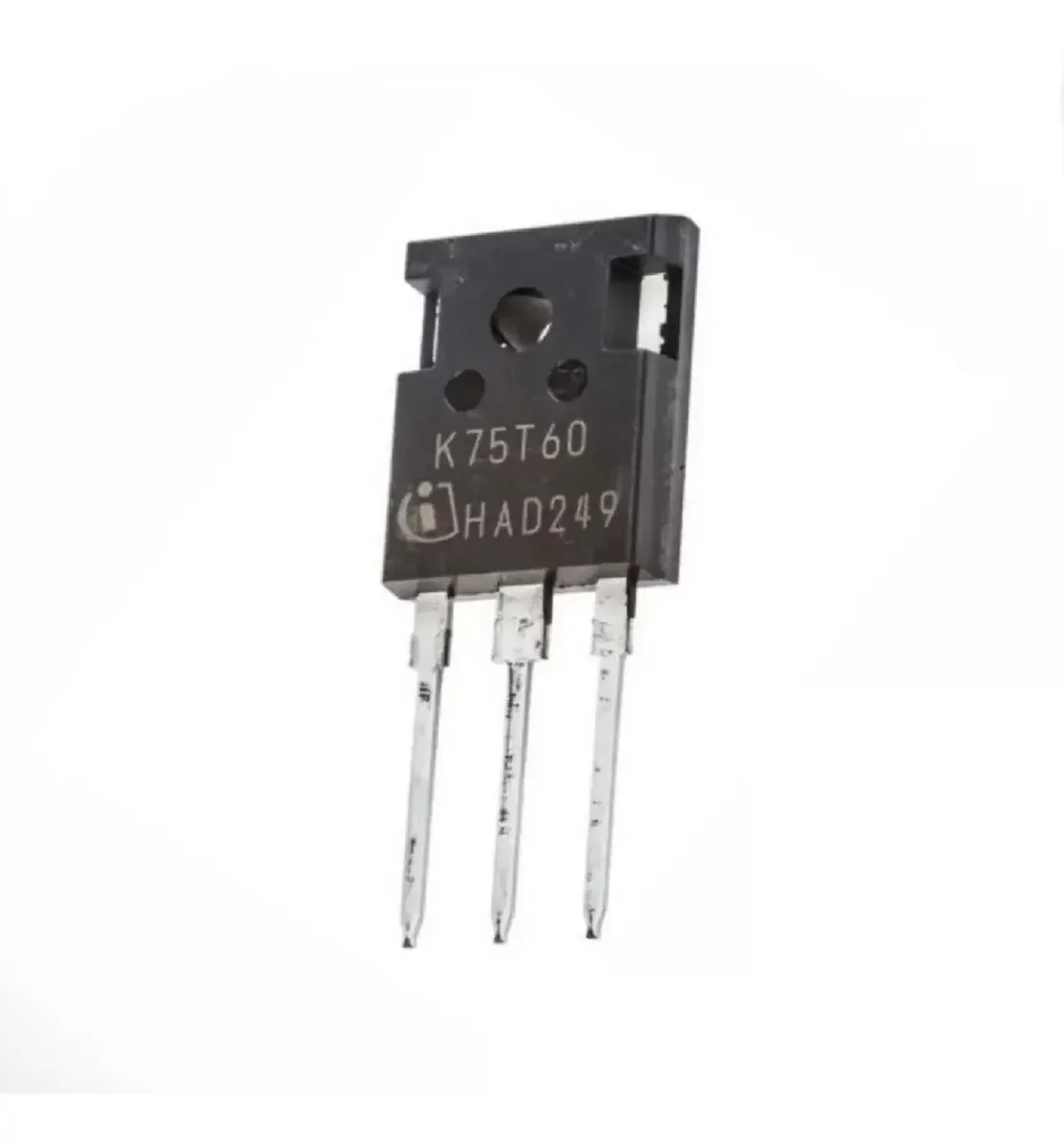

¿Qué es el IGBT K75T60?
El IGBT K75T60, cuyo número de parte completo es IKW75N60T, es un transistor bipolar de compuerta aislada diseñado para conmutar altas corrientes y voltajes en electrónica de potencia. Soporta un voltaje colector emisor de 600V y una corriente de colector de 75A, en el robusto encapsulado TO247 de tres terminales. Un IGBT combina la facilidad de control por voltaje de un MOSFET, ya que su compuerta prácticamente no consume corriente en régimen estable, con la baja caída de conducción de un transistor bipolar cuando maneja corrientes elevadas. Por esta razón el K75T60 es un componente habitual en soldadoras inverter, variadores de frecuencia, fuentes conmutadas de alta potencia, cocinas de inducción y sistemas UPS, donde es frecuente tener que reemplazarlo cuando se daña en la etapa de potencia.
En cuanto a su arquitectura, la familia IKW75N60T corresponde a la tecnología de trinchera con capa de parada de campo (TrenchStop), que reduce las pérdidas de conducción y de conmutación frente a generaciones anteriores de IGBT. El dispositivo integra un diodo antiparalelo de recuperación rápida dentro del mismo encapsulado, lo que permite usarlo directamente en topologías de puente y medio puente con cargas inductivas, sin agregar un diodo externo de rueda libre. El encapsulado TO247 ofrece una lengüeta metálica amplia para montarlo sobre disipador, condición indispensable para trabajar cerca de su corriente nominal.
Características Técnicas
El K75T60 se controla aplicando voltaje entre compuerta y emisor: con la compuerta en nivel alto respecto al emisor el canal se forma y el transistor conduce entre colector y emisor; al retirar ese voltaje, el dispositivo se bloquea. En la práctica se maneja con un driver de compuerta dedicado, típicamente con 15V para encendido y 0V o voltaje negativo para apagado, y con una resistencia de compuerta que ajusta la velocidad de conmutación y limita las oscilaciones. El diodo antiparalelo conduce la corriente de retorno de cargas inductivas, como motores o transformadores, durante los tiempos muertos del puente.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Tipo de dispositivo | IGBT canal N con diodo antiparalelo |
| Marcado del componente | K75T60 |
| Número de parte | IKW75N60T |
| Voltaje colector emisor (VCE) | 600V |
| Corriente de colector (IC) | 75A |
| Control | Por voltaje de compuerta |

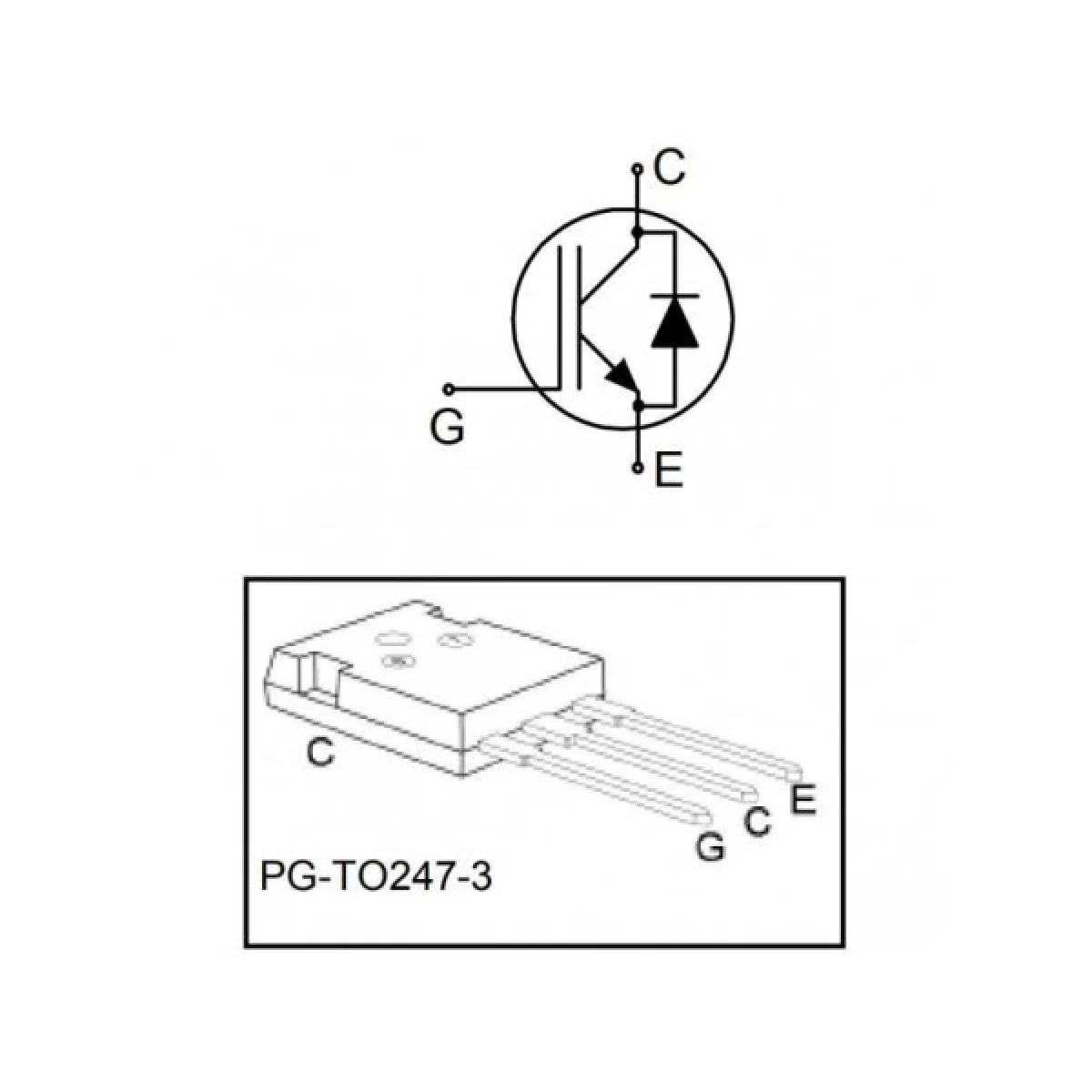

Comunicación y Pinout
| Pin | Función | Descripción |
|---|---|---|
| 1 | G (Gate) | Compuerta de control, se excita con el driver |
| 2 | C (Colector) | Terminal de potencia, unido a la lengüeta metálica |
| 3 | E (Emisor) | Terminal de potencia y referencia del driver |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Encapsulado | TO247, 3 pines |
| Montaje | Through hole con lengüeta para disipador |
| Tecnología | TrenchStop |
Aplicaciones
- Reparación de soldadoras inverter MMA y TIG.
- Variadores de frecuencia y control de motores trifásicos.
- Cocinas y calentadores de inducción.
- Inversores solares y sistemas UPS.
- Fuentes conmutadas de alta potencia.
Preguntas Frecuentes
¿El K75T60 es el mismo componente que el IKW75N60T?

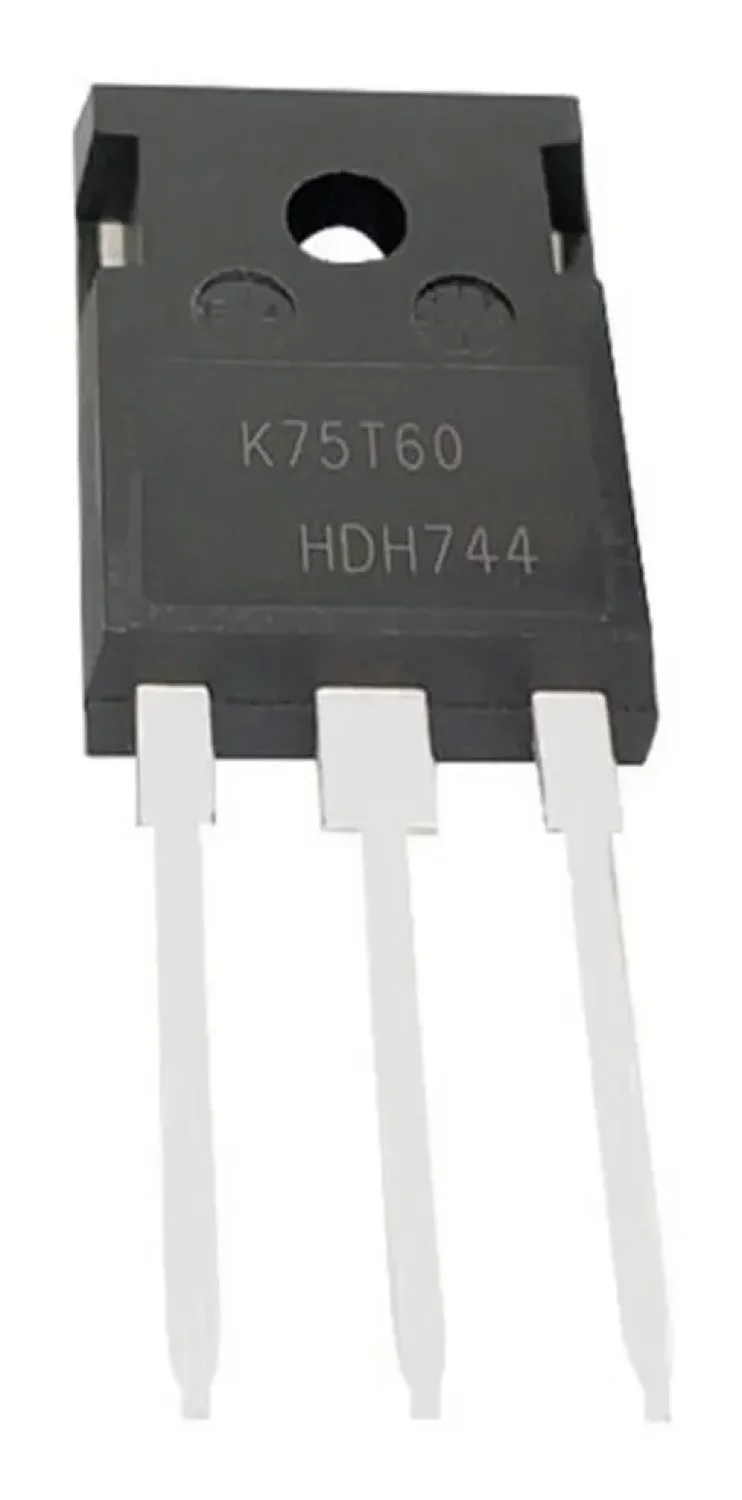

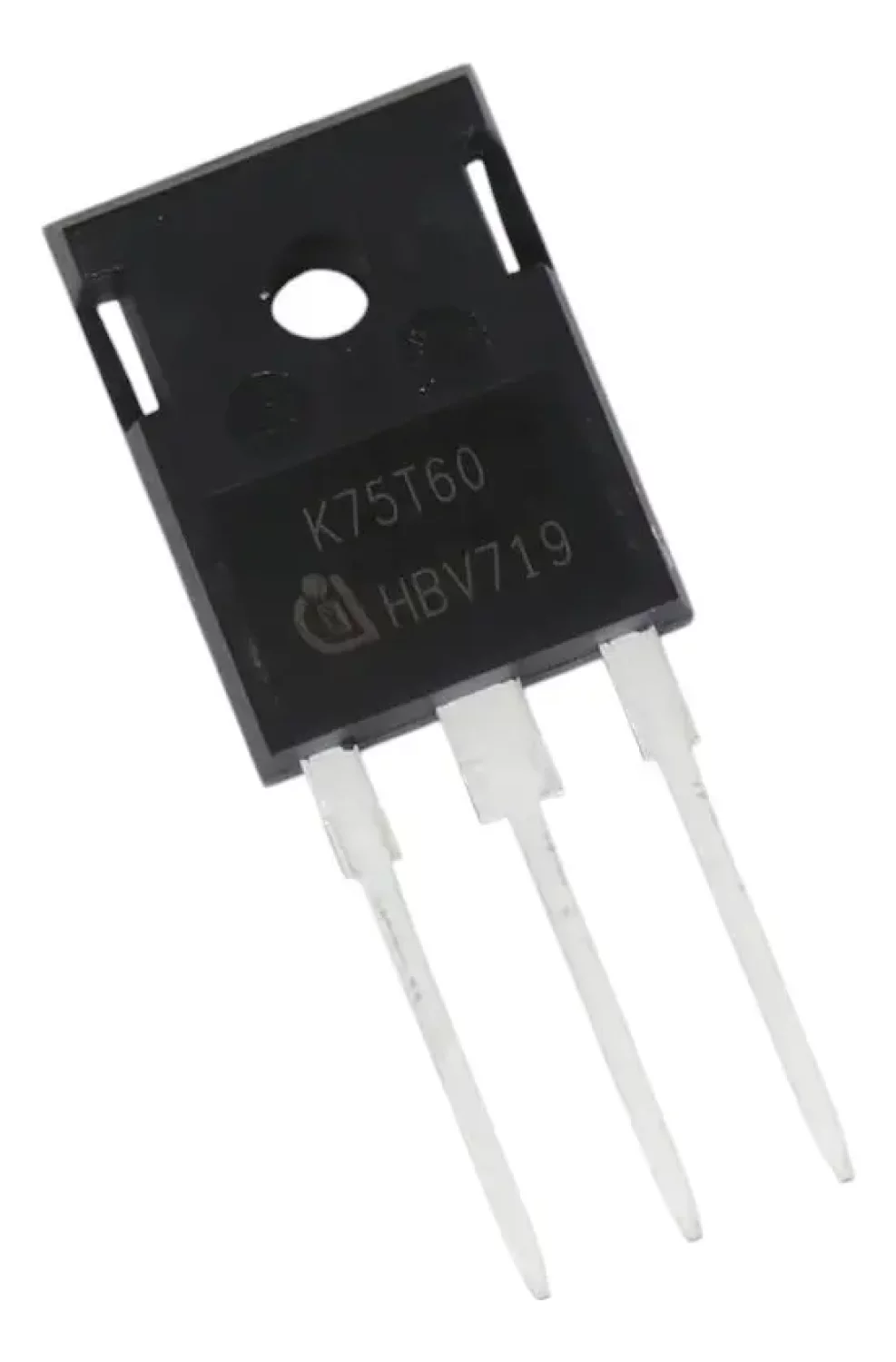

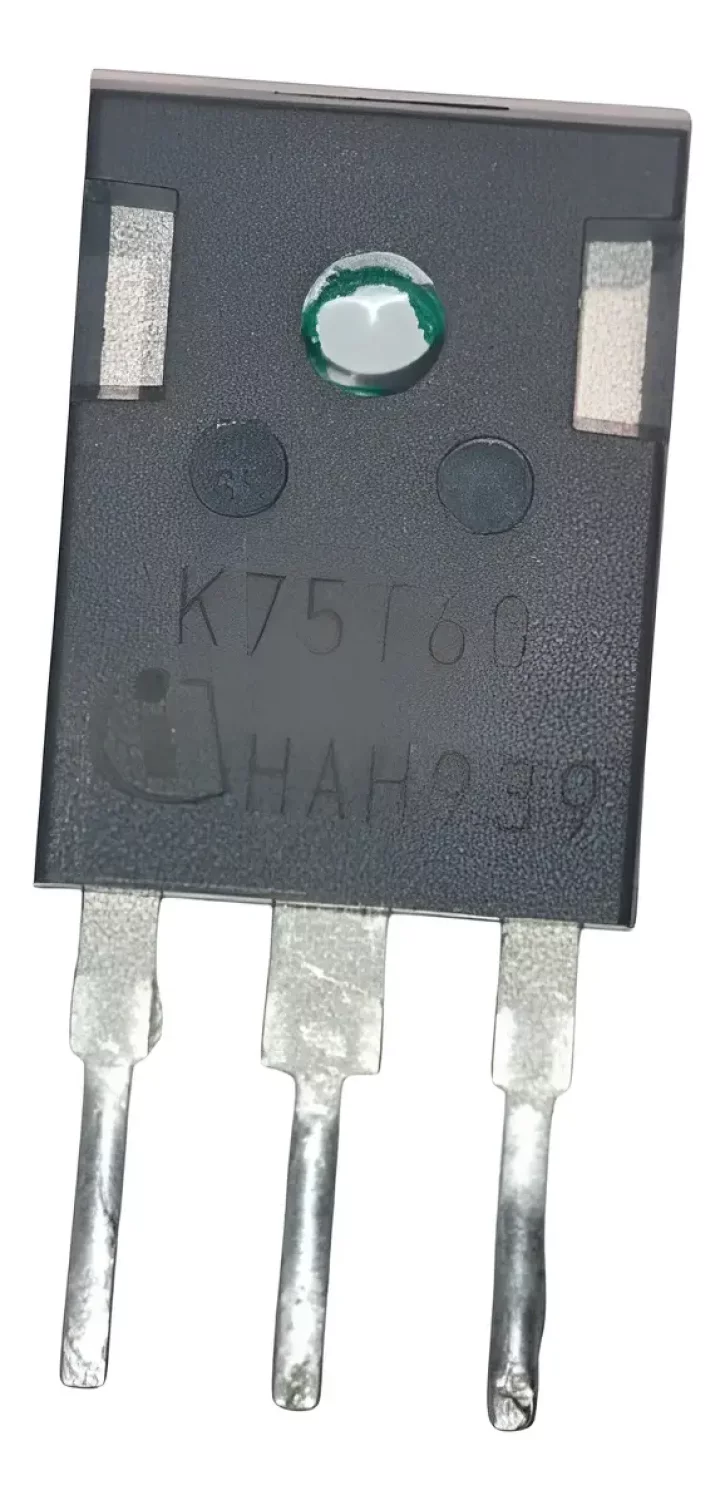

Sí. K75T60 es la marcación abreviada impresa sobre el encapsulado, mientras que IKW75N60T es el número de parte completo. Al buscar un reemplazo en una placa, el texto K75T60 grabado en el componente identifica este mismo IGBT de 600V y 75A.
¿Necesito agregar un diodo externo de rueda libre?
No en la mayoría de los casos. El K75T60 incluye un diodo antiparalelo dentro del encapsulado, pensado para conducir la corriente de retorno de cargas inductivas en puentes y medios puentes.
¿Por qué se quema un IGBT al reemplazarlo en una soldadora inverter?
Las causas más comunes son un driver de compuerta dañado, una resistencia de compuerta abierta, mala pasta térmica o aislación deficiente con el disipador, y otro IGBT del mismo puente en corto. Antes de energizar conviene revisar el driver, reemplazar los IGBT en pareja y verificar el montaje térmico.
¿Se puede controlar directamente desde un Arduino o microcontrolador?
No es recomendable. Una salida de 3,3V o 5V no satura correctamente la compuerta y no entrega la corriente de carga necesaria para conmutar rápido. Se debe usar un driver de compuerta que aplique alrededor de 15V, idealmente aislado cuando el IGBT trabaja en el lado alto del puente.
