$ 25.990 IVA incluido
El Kit de Bloques de Terminales para Riel DIN (PT2.5) es un surtido de bloques de conexión Push-in para cables hasta 12 AWG. Incluye riel DIN, puentes y marcadores, soportando 800V/24A. Ideal para organizar y cablear paneles de control de forma modular y profesional.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El Kit de Bloques de Terminales para Riel DIN (PT2.5 12AWG) es un conjunto profesional y completo de componentes de cableado, diseñado para la organización, distribución y conexión segura de cables en paneles de control industrial y tableros de distribución. Este kit se centra en los bloques de terminales de tipo PT2.5 (Push-in Terminal), que utilizan un mecanismo de conexión por empuje para una instalación rápida y sin herramientas.
El kit es compatible con cables de hasta 2.5 mm² (aproximadamente 12 AWG) y está clasificado para un voltaje de hasta 800V y una corriente de 24A, lo que lo hace ideal para aplicaciones de baja y media tensión en entornos exigentes. Incluye el riel DIN estándar para su montaje, así como una variedad de accesorios esenciales: tapas de extremo, marcadores de número, puentes de conexión y bridas de sujeción. La diversidad de colores de los bloques (rojo, amarillo, verde, azul, etc.) facilita la codificación de colores de las líneas de fase, neutro y tierra, o de las señales de control, mejorando la seguridad y la claridad en la instalación. Es una solución indispensable para electricistas, ingenieros de automatización, y técnicos que construyen o dan mantenimiento a paneles eléctricos, proporcionando una forma modular y profesional de gestionar el cableado.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Producto | Kit de Bloques de Terminales para Riel DIN |
| Serie | PT2.5 (Push-in Terminal) |
| Método de Conexión | Push-in (por empuje), sin herramientas |
| Calibre de Cable Soportado | Rígido: 0.5 – 4 mm² Flexible: 0.5 – 2.5 mm² (Equivalente a AWG 20 – 12) |
| Voltaje Nominal Máximo | 800 V |
| Corriente Nominal Máxima | 24 A |
| Resistencia a la Aislamiento | Alta (más de 1000 MΩ) |
| Material del Cuerpo | Plástico (PA66, Poliamida) con retardante de llama |
| Material de los Contactos | Cobre niquelado o latón |
| Riel DIN Incluido | Sí (tipo estándar de 35 mm) |
| Dimensiones Típicas | Compacto, modular |
| Temperatura de Operación | -40°C a +105°C |

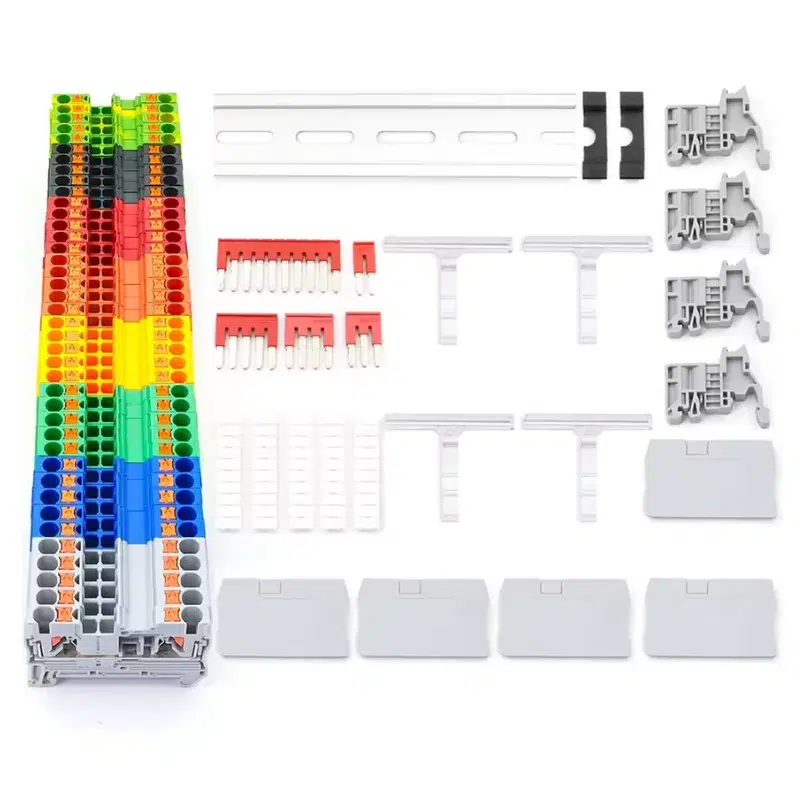

Componentes y Accesorios Incluidos en el Kit
| Componente | Descripción Breve | Función Principal |
|---|---|---|
| Bloques de Terminales PT2.5 | Varios bloques de diferentes colores (ej. rojo, amarillo, verde, azul) | Conectar y asegurar cables en el riel DIN |
| Riel DIN de Aluminio | Riel estándar de 35 mm | Base para montar los bloques de terminales y otros componentes |
| Tapas de Extremo | Bloques finales para cubrir el extremo de la fila de terminales | Aislar y proteger la última conexión de la fila |
| Puentes de Conexión | Pequeñas barras metálicas con pines | Distribuir el voltaje o la señal a todos los terminales de una fila |
| Marcadores de Número | Tiras de plástico numeradas | Identificar los terminales para una organización clara |
| Bloques de Tierra (Ground) | Bloques de terminales dedicados para la conexión a tierra | Conectar los cables de tierra de forma segura al riel DIN |
| Soportes de Sujeción | Clips o bridas plásticas | Asegurar los cables al panel para evitar tensiones en los terminales |
Preguntas Frecuentes
¿Qué es un bloque de terminales «Push-in» y qué ventaja ofrece?
Los bloques de terminales Push-in utilizan un mecanismo de resorte que permite insertar un cable rígido o con terminal de casquillo simplemente empujándolo, sin necesidad de herramientas como un destornillador. Su principal ventaja es la velocidad de instalación (hasta un 50% más rápido que los de tornillo) y la fiabilidad de la conexión, ya que el resorte mantiene una presión constante sobre el conductor, evitando que se afloje con vibraciones o cambios de temperatura.
¿Para qué se utilizan los puentes de conexión en este kit?
Los puentes de conexión son accesorios que se insertan en los terminales para distribuir un punto de alimentación o una señal a múltiples bornes de una fila. Por ejemplo, si tienes una línea de 24V DC que necesitas conectar a 10 terminales, en lugar de cablearlos individualmente, puedes usar un puente para conectar la línea principal a un terminal y el puente distribuirá esa energía a los 9 terminales siguientes, ahorrando tiempo y mejorando la organización.
¿Este kit es compatible con cables rígidos, flexibles y multifilares?
Sí, la mayoría de los terminales Push-in están diseñados para ser versátiles. Con cables rígidos (sólidos) o con terminales de casquillo (ferrules) en cables flexibles, la conexión es de un simple empuje. Para cables flexibles sin terminal, generalmente se requiere una herramienta para abrir el mecanismo del resorte, insertar el cable y luego soltarlo. La compatibilidad con cables de hasta 12 AWG lo hace muy versátil.
¿Cuál es la función del riel DIN y cómo se montan los bloques de terminales?
El riel DIN es una base estandarizada de 35 mm. Su función es proporcionar un método modular y ordenado para montar los componentes en un panel de control. Los bloques de terminales se encajan fácilmente en el riel, permitiendo al usuario deslizar y organizar los bloques de forma modular, y luego se sujetan en su lugar con los topes de extremo.
¿Qué significan los diferentes colores de los bloques de terminales?
Los diferentes colores de los bloques (rojo, amarillo, verde, azul, etc.) se utilizan para la codificación de colores y la identificación rápida de las líneas de alimentación. Por ejemplo, en un sistema eléctrico trifásico, se pueden usar diferentes colores para cada una de las fases (R, S, T) y otro color para el neutro (N), lo que facilita el cableado, la depuración y el mantenimiento del panel.
