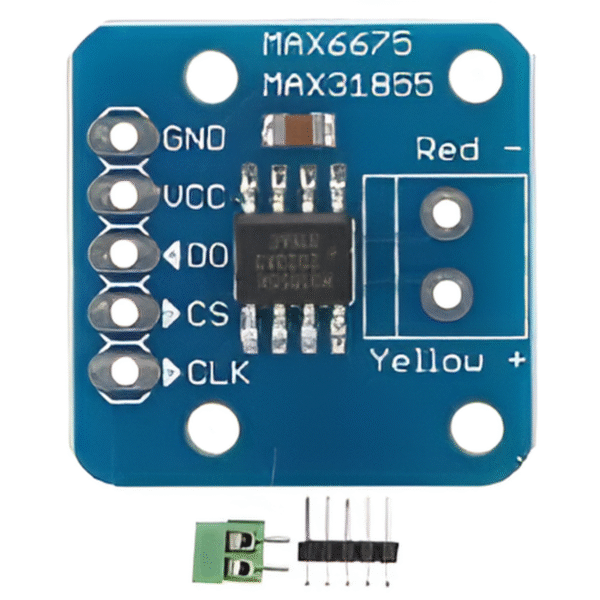

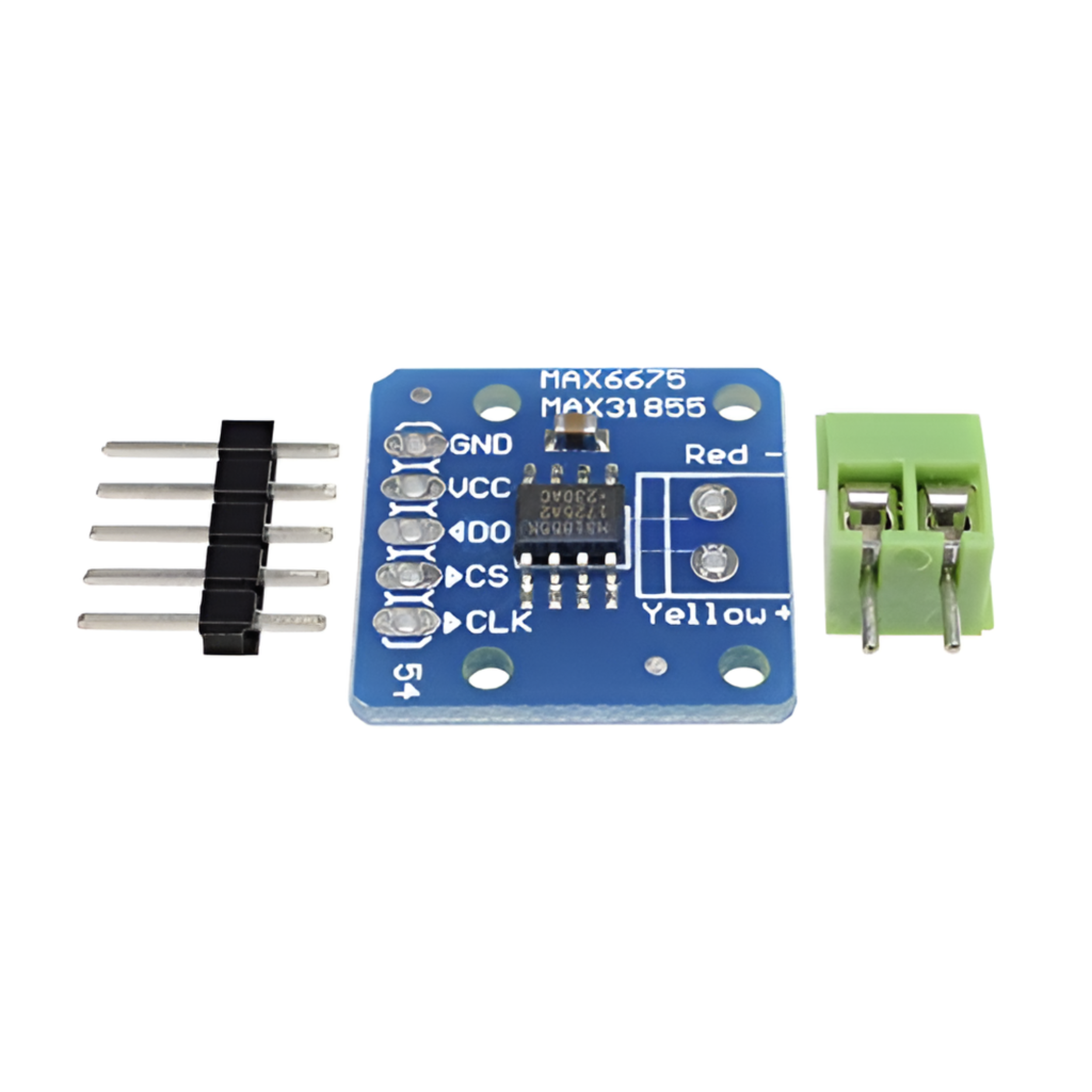

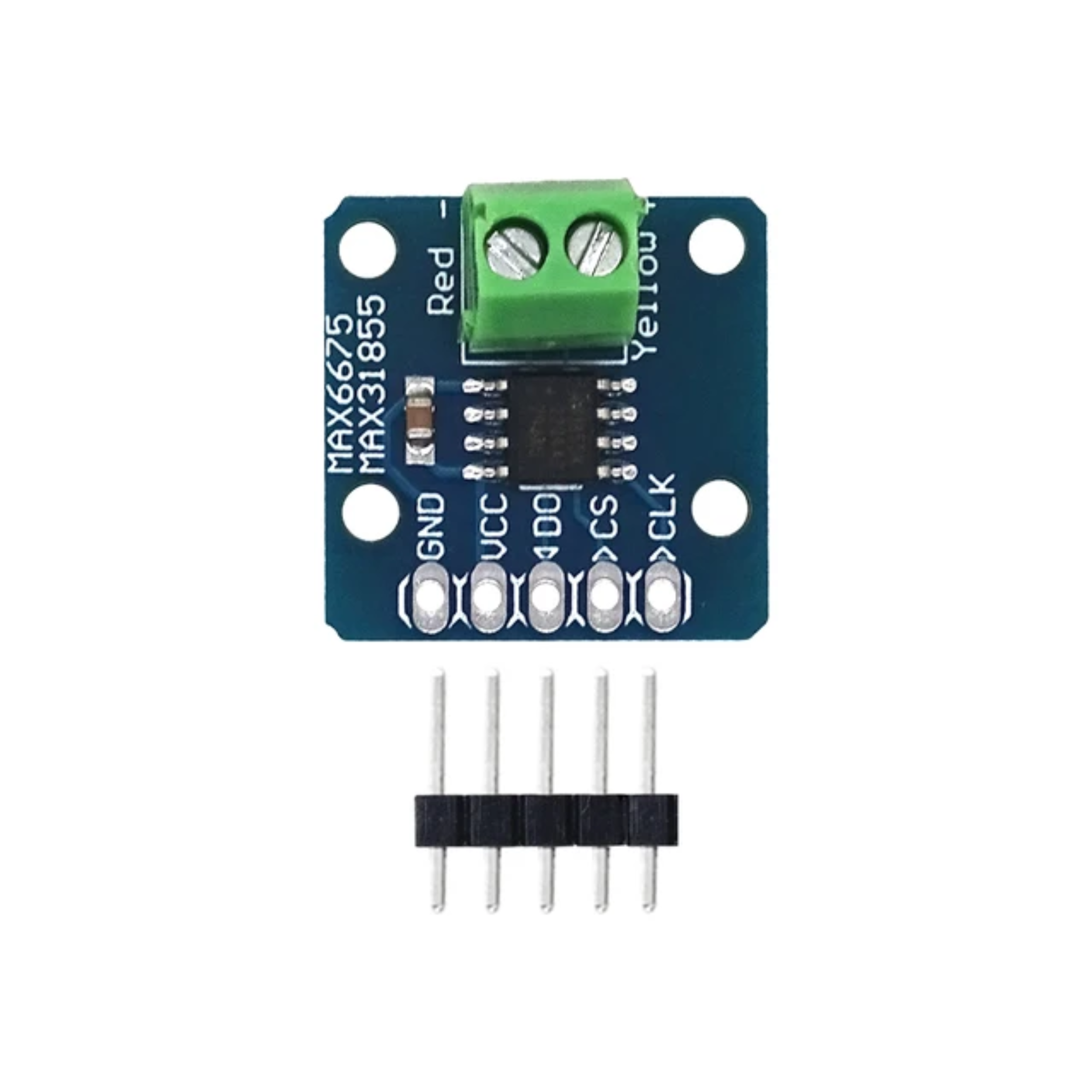

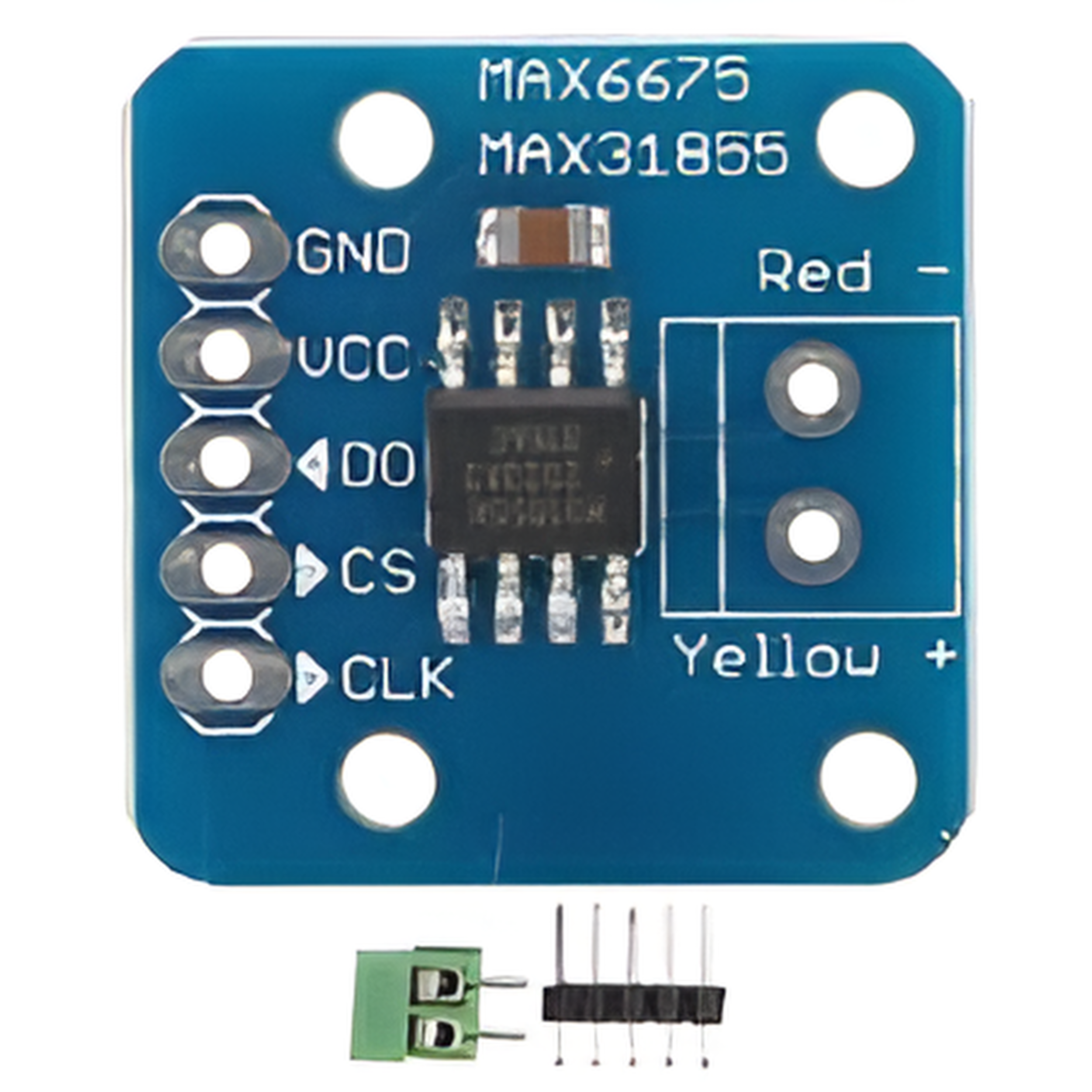

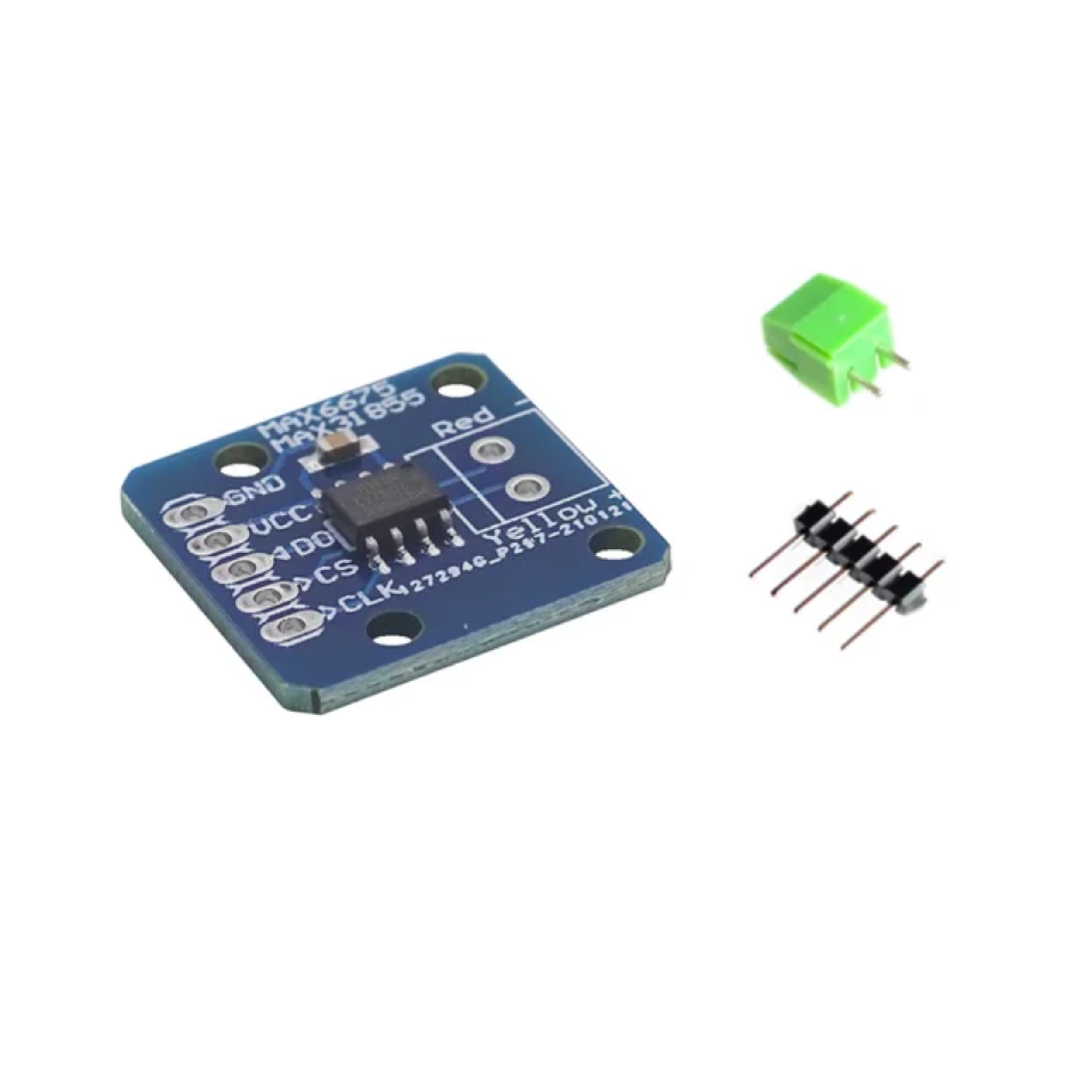

Módulo Conversor Para Termopar tipo K MAX31855 / MAX6675
$ 6.380 IVA incluido
El Módulo Conversor para Sensor de Temperatura Termopar Tipo K (MAX31855 / MAX6675) es una placa SPI para medir altas temperaturas (-200°C a +1350°C). Con compensación de unión fría integrada, es ideal para hornos, impresoras 3D y procesos industriales que requieren precisión en rangos extremos.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
Agotado por ahora. Este producto no está disponible para comprar.
Trae el mismo chip MAX6675 para termopar tipo K y además incluye la termocupla, midiendo de 0 a 800 °C.
$ 8.490Ver este productoMira el resto de Comunicación y Conversores Lógicos.
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
El Módulo Conversor para Sensor de Temperatura Termopar Tipo K (MAX31855 / MAX6675) es una placa adaptadora de alta precisión diseñada para leer y convertir la señal de un termopar tipo K en una lectura digital de temperatura. Este módulo puede incorporar el chip MAX6675 o el MAX31855, ambos de Maxim Integrated, siendo el MAX31855 una versión más avanzada que ofrece mayor rango de temperatura, mejor resolución y detección de circuito abierto.
Estos chips están específicamente diseñados como conversores analógico a digital (ADC) para termopares, incorporando compensación de unión fría (cold junction compensation) para asegurar mediciones precisas. La comunicación con un microcontrolador se realiza a través de la interfaz SPI, que es rápida y eficiente. Este módulo es ideal para aplicaciones que requieren medir altas temperaturas o temperaturas en ambientes exigentes, como hornos, impresoras 3D, calderas, estufas, procesos industriales, control de temperatura de líquidos y cualquier sistema donde los sensores de temperatura tradicionales (ej. NTC, DS18B20) no sean adecuados debido a sus limitaciones de rango. Ofrece una solución sencilla y fiable para obtener lecturas precisas de temperatura en rangos que superan los 1000°C.
Especificaciones Técnicas (Comunes para Módulos MAX31855 / MAX6675)
| Parámetro | Valor |
|---|---|
| Chip Principal | Maxim Integrated MAX31855 o MAX6675 |
| Tipo de Termopar Compatible | Tipo K |
| Interfaz de Comunicación | SPI (3 hilos: CS, CLK, DO) |
| Voltaje de Alimentación | 3.3 V a 5 V DC |
| Para MAX31855 (Más común en módulos nuevos) | |
| Rango de Medición de Temperatura | -200°C a +1350°C (solo chip, limitado por termopar) |
| Precisión del Chip | ±2°C (sobre todo el rango) |
| Resolución | 0.25°C |
| Compensación de Unión Fría | Sí (integrada) |
| Detección de Fallas | Circuito abierto del termopar, cortocircuito a GND o VCC |
| Para MAX6675 (Versión anterior, aún disponible) | |
| Rango de Medición de Temperatura | 0°C a +1024°C (solo chip, limitado por termopar) |
| Precisión del Chip | ±3°C (sobre todo el rango) |
| Resolución | 0.25°C |
| Compensación de Unión Fría | Sí (integrada) |
| Detección de Fallas | Circuito abierto del termopar |
| General del Módulo | |
| Conexión del Termopar | Bornes de tornillo (identificados como Red/Yellow, + / -) |
| Dimensiones Típicas | Aprox. 25 x 25 mm (compacto) |
Características Adicionales
| Característica | Detalle |
|---|---|
| Medición de Altas Temperaturas | Ideal para rangos que otros sensores no pueden cubrir |
| Compensación de Unión Fría Integrada | Asegura lecturas precisas al compensar la temperatura ambiente del chip |
| Salida Digital Directa | Lectura directa de temperatura sin necesidad de ADC externo |
| Interfaz SPI Rápida | Permite obtener datos de temperatura de forma eficiente |
| Detección de Fallas (MAX31855) | Funciones de diagnóstico para mayor fiabilidad del sistema |
| Amplio Soporte de Librerías | Fácil integración con Arduino, ESP32, Raspberry Pi |
| Robusto y Fiable | Diseñado para uso en entornos industriales y exigentes |
Preguntas Frecuentes
¿Qué es un termopar tipo K y por qué necesito este módulo para leerlo?
Un termopar tipo K es un sensor de temperatura formado por la unión de dos metales diferentes (níquel-cromo y níquel-aluminio) que produce un voltaje muy pequeño y dependiente de la temperatura. Necesitas este módulo (MAX31855 o MAX6675) porque no puedes leer ese voltaje directamente con un microcontrolador; el módulo convierte la pequeña señal analógica en una lectura digital y, crucialmente, realiza la compensación de unión fría, que es indispensable para obtener una medición precisa de la temperatura del termopar.
¿Cuál es la diferencia clave entre el MAX6675 y el MAX31855?
La principal diferencia es el rango de temperatura y las características de diagnóstico. El MAX6675 soporta un rango de 0°C a 1024°C y detecta circuito abierto. El MAX31855 es más avanzado, con un rango más amplio (-200°C a +1350°C), mayor resolución (0.25°C constante), y detección de más tipos de fallas (circuito abierto, cortocircuito a VCC o GND). Para la mayoría de los proyectos modernos, el MAX31855 es la opción preferida por su robustez y versatilidad.
¿Cómo se conecta un termopar a este módulo?
El termopar se conecta a los bornes de tornillo del módulo, que están claramente marcados con los signos «+» y «-» o con los colores del cable del termopar tipo K (Rojo para negativo, Amarillo o Blanco para positivo, según la norma). Es crucial respetar la polaridad para obtener lecturas correctas.
¿Qué tipo de aplicaciones son ideales para este módulo de termopar?
Este módulo es ideal para aplicaciones que requieren medir temperaturas elevadas, como el control de temperatura en hornos, impresoras 3D, máquinas de café expreso, fundiciones pequeñas, calderas, sistemas de calefacción (HVAC), o cualquier proceso industrial que opere a temperaturas que superen los rangos de sensores como termistores o DS18B20.
¿Necesito resistencias pull-up o pull-down en los pines SPI?
Generalmente, no es necesario añadir resistencias pull-up o pull-down externas para la interfaz SPI cuando se conecta directamente a un microcontrolador como Arduino o ESP32. Las librerías de software y el diseño del módulo suelen manejar esto. Sin embargo, siempre es buena práctica verificar la hoja de datos del chip y la librería que estés utilizando para confirmar los requisitos específicos de los pines SPI.
