Módulo fuente aislada 220V a 5V 1A 5W

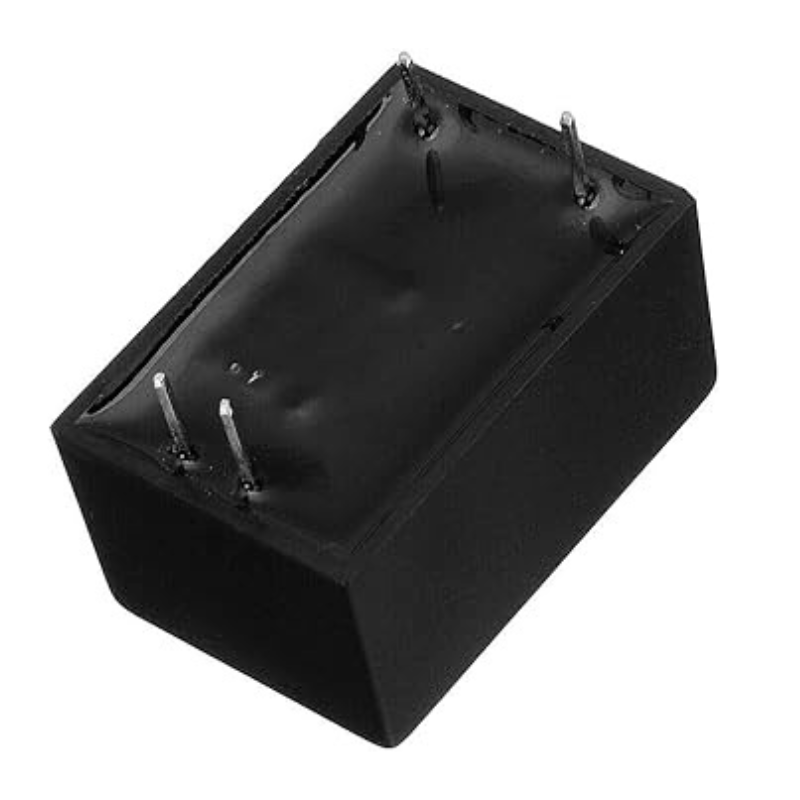

Fuente conmutada aislada que baja los 220V de la red a 5V continuos, con hasta 1A de salida. Viene encapsulada en plástico, con cuatro pines para soldar en una placa, y alcanza para un Arduino o un ESP32 con sensores y relés.
Especificaciones técnicas
- Entrada 90 a 264V AC, 50 o 60 Hz
- Salida 5V DC
- Corriente de salida hasta 1A
- Potencia 5W
- Rango de voltaje de salida 4,8 a 5,1V
- Aislamiento galvánico entre entrada y salida
Preguntas Frecuentes
¿Qué significa que esta fuente de alimentación sea «aislada» y por qué es tan importante?
El término «aislada» se refiere al aislamiento galvánico. Significa que hay una barrera física y eléctrica completa entre el lado de alta tensión (AC 220V) y el lado de baja tensión (DC 5V), generalmente a través de un transformador de alta frecuencia. No hay una conexión eléctrica directa entre la entrada y la salida.
Esta es la característica de seguridad más importante de la fuente. Implica que:
- El circuito de 5V está «flotando» y no tiene una referencia común con la tierra de la red eléctrica, lo que reduce drásticamente el riesgo de electrocución si tocas el circuito de baja tensión.
- Protege tu electrónica sensible (como un microcontrolador) de picos de voltaje y transitorios provenientes de la red eléctrica.
Es indispensable para cualquier producto o proyecto que deba ser seguro para el usuario final.
¿Cuál es la corriente máxima que puedo obtener de este módulo de 5W?
La capacidad de corriente se calcula a partir de la potencia y el voltaje de salida, usando la fórmula: Corriente (A) = Potencia (W) / Voltaje (V).
Para este módulo de 5 Watts y 5 Voltios:
Corriente = 5W / 5V = 1 Amperio (1A) o 1000 miliamperios (mA).
Puedes alimentar de forma segura cualquier dispositivo o conjunto de dispositivos que consuman hasta 1A de forma continua. Intentar consumir más corriente activará la protección de sobrecarga de la fuente.
¿Cómo conecto este módulo a la red eléctrica de 220V?
Este módulo viene encapsulado y se suelda a una placa. La conexión se hace con el cable desenchufado y con cuidado.

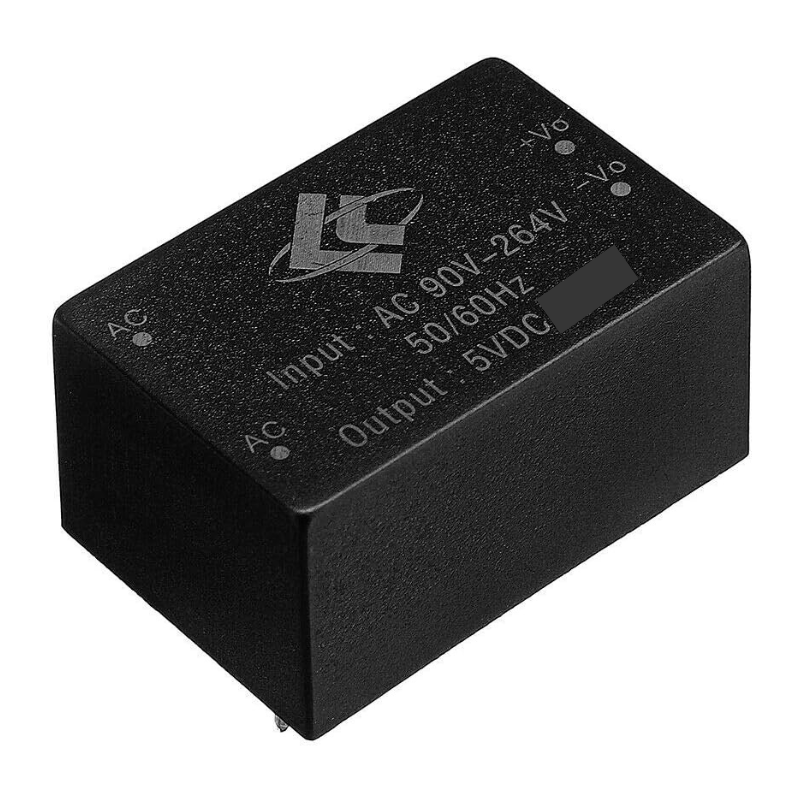

- Identifica los pines. Los dos pines de entrada están marcados AC en la cara superior y van a la fase y al neutro. Los de salida están marcados Vo, con el positivo señalado con un signo más.
- Soldadura: Debes soldar los cables de tu enchufe de 220V directamente a estos pines. Es una buena práctica usar un cable de un calibre adecuado (ej. 22-24 AWG).
- Aislamiento y Protección: ¡Esto es crucial! Toda la parte de alta tensión del módulo debe estar completamente aislada dentro de una carcasa de plástico o acrílico para evitar cualquier contacto accidental. Es altamente recomendable añadir un fusible en la línea de Fase (L) como una capa extra de protección.
Este componente solo debe ser manipulado por personas con conocimientos sobre el manejo seguro de voltajes de red.
¿Puedo usar este módulo para alimentar un Arduino, ESP32 o Raspberry Pi?
Sí, es una solución ideal y profesional para alimentar este tipo de placas de desarrollo en un proyecto final. Su salida de 5V y 1A es perfecta para:
- Arduino UNO/Nano/Mega: Conecta la salida de 5V del módulo al pin de 5V (o VIN) del Arduino.
- Raspberry Pi (cualquier modelo): Conecta la salida de 5V a los pines de 5V en el header GPIO. 1A es suficiente para los modelos más antiguos, pero para un RPi 3 o 4 bajo carga, podrías necesitar una fuente de mayor amperaje.
- ESP32/ESP8266: Conecta la salida de 5V al pin VIN de la placa de desarrollo. El regulador de la propia placa se encargará de bajarlo a 3.3V.
Usar una fuente aislada como esta es la forma correcta de crear un dispositivo IoT o de automatización que sea seguro y fiable.
¿Cuál es la diferencia entre usar este módulo y un simple cargador de celular USB?
Aunque ambos entregan 5V, este módulo está diseñado para una mayor fiabilidad e integración:
- Diseño para integración. Se suelda dentro de la placa del proyecto y ocupa poco espacio. Un cargador USB queda afuera y abulta más.
- Rango de entrada. Acepta de 90 a 264V AC, así que tolera mejor las variaciones de la red que muchos cargadores baratos.
- Regulación y ruido. Suele mantener mejor los 5V cuando cambia la carga y mete menos ruido (ripple) en la salida, lo que le conviene a la electrónica sensible.
- Uso continuo. Está pensado para funcionar encendido todo el día, a diferencia de muchos cargadores de consumo.
¿Este módulo incluye protecciones contra cortocircuito o sobrecarga?
Sí, las fuentes de alimentación conmutadas modernas como esta (basadas en circuitos integrados de control) típicamente incluyen un conjunto de protecciones esenciales:
- Protección contra Cortocircuito: Si los terminales de salida de 5V se cortocircuitan accidentalmente, la fuente se apagará o entrará en un modo de «hipo» (hiccup mode) para protegerse a sí misma.
- Protección contra Sobrecarga: Si la carga intenta consumir más de 1A, el circuito limitará la corriente o se apagará para evitar daños.
- Protección contra Sobretemperatura: Muchos de estos módulos también tienen un apagado térmico que los protege si la temperatura interna se vuelve demasiado alta.
Estas características hacen que la integración en un proyecto sea mucho más segura que construir una fuente de poder desde cero.
