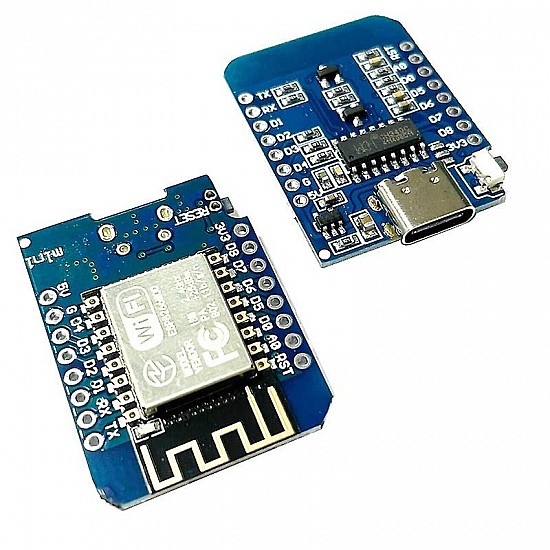

Módulo NodeMcu D1 Mini WIFI Tipo-C

El chip SoC ESP8266 (específicamente la variante ESP-12F en este módulo D1 Mini) es el corazón de esta placa y ofrece varias ventajas clave para proyectos de Internet de las Cosas (IoT):

• Conectividad WiFi Integrada: Soporta WiFi 802.11 b/g/n, permitiendo que tus proyectos se conecten fácilmente a redes inalámbricas para enviar/recibir datos, interactuar con servicios web, o ser controlados remotamente.
• Procesador Potente (para su tamaño y costo): Cuenta con un microprocesador Tensilica Xtensa LX3 de 32 bits (operando a 80MHz o 160MHz) que es capaz de manejar tareas de red, procesamiento de datos de sensores, y lógica de control de forma eficiente.
• Pila TCP/IP Integrada: El firmware del ESP8266 incluye una pila de protocolos TCP/IP completa, lo que simplifica enormemente el desarrollo de aplicaciones de red (HTTP, MQTT, NTP, etc.) sin necesidad de implementarlos desde cero.
• Amplia Comunidad y Recursos: Existe una vasta comunidad de desarrolladores y una gran cantidad de librerías, ejemplos y tutoriales disponibles, especialmente para programación con el entorno Arduino IDE.
• Bajo Costo y Tamaño Compacto: El D1 Mini es conocido por su pequeño factor de forma, ideal para «experimentar y desarrollar soluciones innovadoras en el ámbito de la conectividad» en protoboards o proyectos donde el espacio es limitado.

El módulo NodeMcu D1 Mini incluye un regulador de voltaje integrado en la placa. Este regulador toma los 5V DC que recibe a través del puerto USB Tipo C (o del pin 5V) y los reduce a 3.3V DC, que es el voltaje de operación del chip ESP8266 y de todos sus pines de entrada/salida (GPIO).
Precauciones al Conectar Sensores o Periféricos:

• Niveles Lógicos de 3.3V: Todos los pines GPIO del D1 Mini operan a 3.3V. Cuando conectes sensores, displays u otros módulos, asegúrate de que sean compatibles con niveles lógicos de 3.3V.
• Sensores/Módulos de 5V: Si necesitas conectar un sensor o módulo que opera a 5V y tiene salidas lógicas de 5V, debes usar un convertidor de niveles lógicos bidireccional entre los pines del D1 Mini y los del dispositivo de 5V para evitar dañar los pines del ESP8266, ya que estos no son tolerantes a 5V.
• Alimentación de Periféricos: El D1 Mini tiene un pin de salida de 3.3V que puede usarse para alimentar periféricos de bajo consumo. No intentes alimentar cargas de alta corriente desde este pin. Para periféricos de 5V, si el D1 Mini está alimentado por USB, también suele tener un pin de salida de 5V (directo del USB, antes del regulador) que puede usarse con precaución.

«Su diseño facilita la programación con lenguajes como Arduino y Lua», pero siempre respetando los niveles de voltaje de 3.3V para las E/S.

Programar el NodeMcu D1 Mini es muy sencillo y no requiere un programador externo.

• Puerto USB Tipo C: Se utiliza tanto para la alimentación del módulo durante la programación como para la comunicación de datos entre tu computador y el módulo.
• Chip USB-Serial CH340G: Este chip integrado en la placa actúa como un puente USB a Serial (UART). Convierte las señales USB de tu computador en señales seriales que el microcontrolador ESP8266 puede entender para la carga de código y la comunicación serial (ej. para ver mensajes de depuración en el Monitor Serie).

Para programarlo:

1. Instala los drivers para el chip CH340G en tu computador si no se instalan automáticamente.
2. Selecciona la placa correcta (usualmente «LOLIN(WEMOS) D1 R2 & mini» o similar) en tu entorno de desarrollo (como Arduino IDE) y el puerto COM correcto que se le asigna al D1 Mini.
3. Escribe tu código (en C/C++ para Arduino IDE, o Lua si usas el firmware NodeMCU) y súbelo a través del cable USB Tipo C. El D1 Mini generalmente entra en modo de programación automáticamente cuando se inicia la subida desde el IDE.

El formato compacto y la compatibilidad con protoboards del D1 Mini lo hacen ideal para:

• Prototipado Rápido de Proyectos IoT: Su principal ventaja. Puedes montar rápidamente circuitos en una protoboard para probar ideas de sensores conectados, actuadores controlados por WiFi, etc.
• Pequeños Dispositivos Conectados: Para crear nodos sensores inalámbricos compactos, pequeños displays de información basados en web, o interruptores inteligentes.
• Proyectos Educativos: Es una excelente plataforma para aprender sobre WiFi, redes, y el ESP8266 en un formato fácil de manejar.
• Wearables o Dispositivos Embebidos Pequeños: Donde el tamaño y el peso son críticos.
• Desarrollo de «Pruebas de Concepto» (PoC): Antes de diseñar una PCB personalizada, el D1 Mini permite validar la funcionalidad rápidamente.

Su «estructura optimizada para trabajar en protoboard» y su «diseño compacto» son clave para «experimentar y desarrollar soluciones innovadoras en el ámbito de la conectividad».

Comparación con Arduino Uno y limitaciones:

• Pines Digitales GPIO (11 en D1 Mini vs. 14 en Uno): El D1 Mini tiene un número similar de pines digitales. Todos los 11 pines GPIO del D1 Mini pueden ser configurados como entradas, salidas, y la mayoría pueden generar señales PWM (Modulación por Ancho de Pulso), lo cual es bueno para controlar el brillo de LEDs o la velocidad de motores pequeños (con un driver).
  • Limitación Importante (D1 Mini): Algunos pines del ESP8266 tienen funciones especiales durante el arranque (bootstrapping) o están conectados a la memoria flash interna. Es crucial tener cuidado al usar ciertos pines (como GPIO0, GPIO2, GPIO15) como entradas o salidas, ya que un estado incorrecto en estos pines durante el arranque puede impedir que el módulo se inicie correctamente. Siempre consulta el pinout y las notas de uso del D1 Mini.
• Pin Analógico ADC (1 en D1 Mini vs. 6 en Uno):
  • El D1 Mini tiene solo un pin de entrada analógica (A0).
  • Este pin A0 tiene un rango de voltaje de entrada de 0 a 1.0V únicamente. Esto es una limitación muy importante. Si necesitas medir voltajes analógicos superiores a 1.0V, deberás usar un divisor de voltaje externo para escalar la señal a este rango. En contraste, las entradas analógicas del Arduino Uno tienen un rango de 0-5V (o 0-3.3V si se usa AREF).
• Voltaje Lógico: D1 Mini es 3.3V, Arduino Uno es 5V. Esto ya se discutió, pero es una diferencia fundamental.

Mientras que el D1 Mini sobresale en conectividad WiFi y potencia de procesamiento para su tamaño, tiene menos entradas analógicas y un rango de ADC más restrictivo que un Arduino Uno.

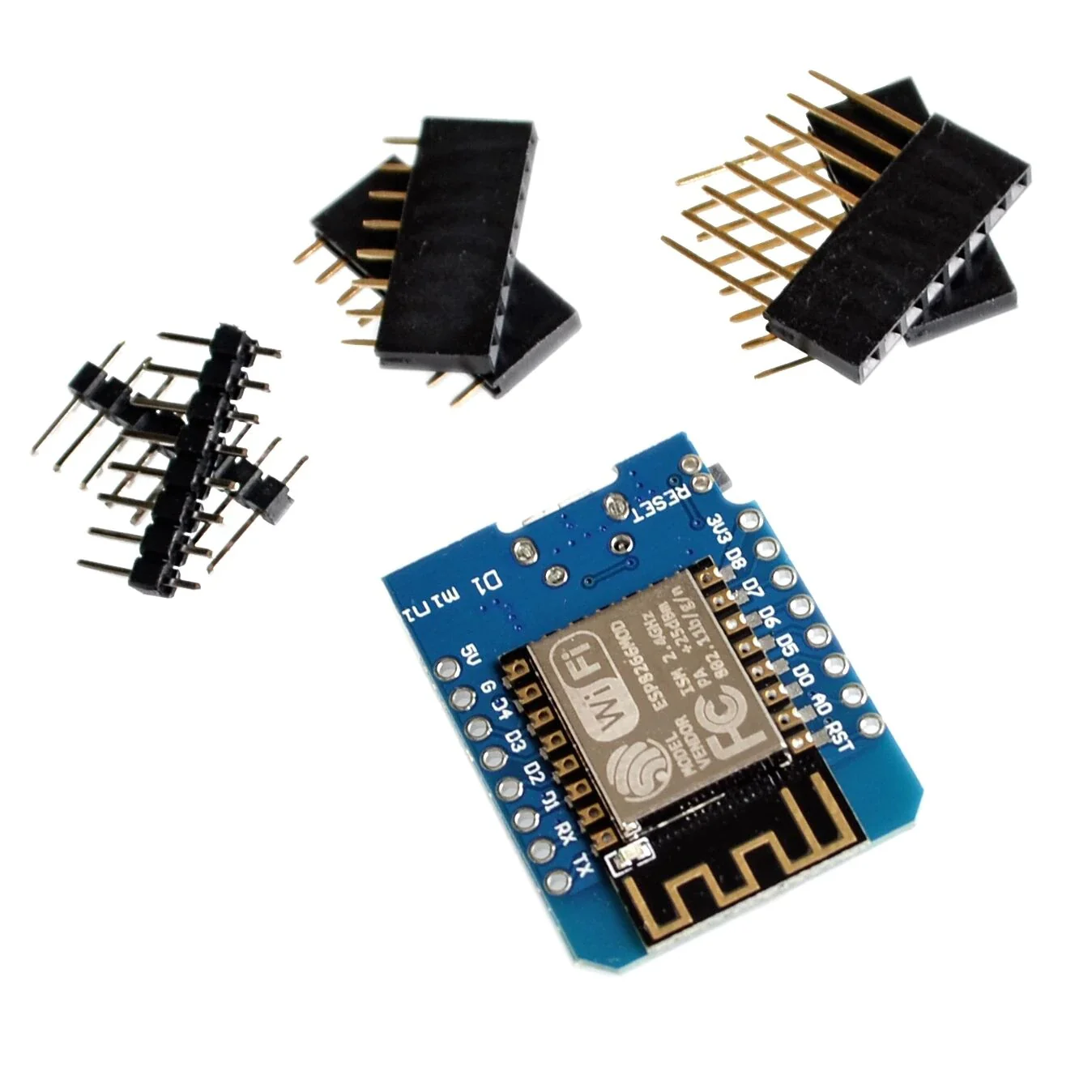

La antena integrada en la Placa de Circuito Impreso (PCB) del D1 Mini es una antena tipo «meandro» o «traza».

• Ventajas:
  • Compactibilidad: No requiere una antena externa, lo que mantiene el tamaño del módulo muy pequeño.
  • Costo: Es una solución de antena de bajo costo.
• Consideraciones de Rendimiento y Alcance:
  • Alcance Moderado: Las antenas en PCB suelen ofrecer un rendimiento y alcance moderados, adecuados para la mayoría de las aplicaciones domésticas o de oficina donde el router WiFi está dentro de la misma habitación o a una distancia no excesiva (ej. 5-20 metros con obstáculos moderados).
  • Sensibilidad a la Orientación y Entorno: El rendimiento puede verse afectado por la orientación del módulo y por objetos metálicos cercanos o carcasas metálicas que puedan apantallar la señal.
  • No Óptima para Largo Alcance o Entornos Difíciles: Para aplicaciones que requieran un alcance WiFi muy largo o una penetración de señal a través de múltiples paredes gruesas, una antena externa con mayor ganancia (si el módulo ESP-12F tuviera un conector U.FL, lo cual no es estándar en el D1 Mini) sería preferible.

Para la mayoría de los proyectos IoT de interior, la antena en PCB del D1 Mini es suficiente y «asegura comunicaciones rápidas y estables entre dispositivos» dentro de un rango razonable.

El NodeMcu D1 Mini es una plataforma excelente para una amplia gama de proyectos, especialmente aquellos que se benefician de la conectividad a Internet y un factor de forma pequeño:

• Nodos Sensores Inalámbricos para IoT: Leer datos de sensores (temperatura, humedad, luz, movimiento, etc.) y enviarlos a una plataforma en la nube (MQTT, ThingSpeak, Blynk) o a un servidor local.
• Sistemas de Domótica (Hogar Inteligente): Controlar luces, relés, pequeños electrodomésticos a través de una red WiFi usando un smartphone o una interfaz web.
• Estaciones Meteorológicas Conectadas: Recopilar datos meteorológicos y subirlos a Internet.
• Dispositivos de Notificación y Alerta: Enviar correos electrónicos, mensajes de Telegram, o notificaciones push basados en eventos.
• Pequeños Servidores Web Embebidos: Para alojar interfaces de control o mostrar datos directamente desde el dispositivo.
• Proyectos Educativos sobre IoT y Redes: Su facilidad de programación con el IDE de Arduino lo hace muy accesible para aprender.
• Prototipado Rápido: Para probar rápidamente ideas de conectividad antes de pasar a diseños más permanentes.

La «flexibilidad de programar aplicaciones utilizando lenguajes populares como Arduino y Lua» amplía su atractivo tanto para principiantes como para desarrolladores con diferentes preferencias.

La idoneidad del D1 Mini (ESP8266) para proyectos de batería de larga duración depende de la aplicación:

• Corriente en Standby (40µA): Este valor se refiere al modo de «deep sleep» (sueño profundo) del ESP8266, donde la mayor parte del chip está apagado y solo un temporizador RTC puede despertarlo. 40µA es un consumo bajo y permite una buena duración de batería si el dispositivo pasa la mayor parte del tiempo en este estado.
• Consumo Promedio (70mA): Este es el consumo típico cuando el WiFi está activo (conectado y transmitiendo/recibiendo). Si el WiFi está encendido continuamente, una batería se agotará relativamente rápido. Por ejemplo, una batería de 1000mAh duraría teóricamente unas 14 horas (1000mAh / 70mA) con el WiFi siempre activo, sin contar los picos.
• Corriente Pico (400mA): Durante la transmisión WiFi, el ESP8266 puede tener picos de corriente de hasta 400mA o más. La batería y el regulador de voltaje deben ser capaces de suministrar estos picos.

Estrategias de Ahorro de Energía para Batería:

1. Utilizar el Modo «Deep Sleep»: Es la estrategia más efectiva. El ESP8266 se despierta, realiza su tarea (leer sensor, transmitir datos), y vuelve a dormir profundamente. Esto es ideal para aplicaciones que solo necesitan actualizarse periódicamente.
2. Minimizar el Tiempo de Conexión WiFi: Conectarse a la red, transmitir los datos y desconectarse lo más rápido posible.
3. Apagar Periféricos No Necesarios: Desactivar sensores o módulos cuando no se estén utilizando.
4. Optimizar el Código: Escribir código eficiente para reducir el tiempo de actividad del procesador.
5. Selección de Batería: Utilizar una batería con capacidad suficiente (mAh) para los ciclos de actividad y sueño esperados.

Con un uso inteligente del modo «deep sleep», el D1 Mini sí puede ser adecuado para muchos proyectos alimentados por batería que no requieren conectividad constante.
