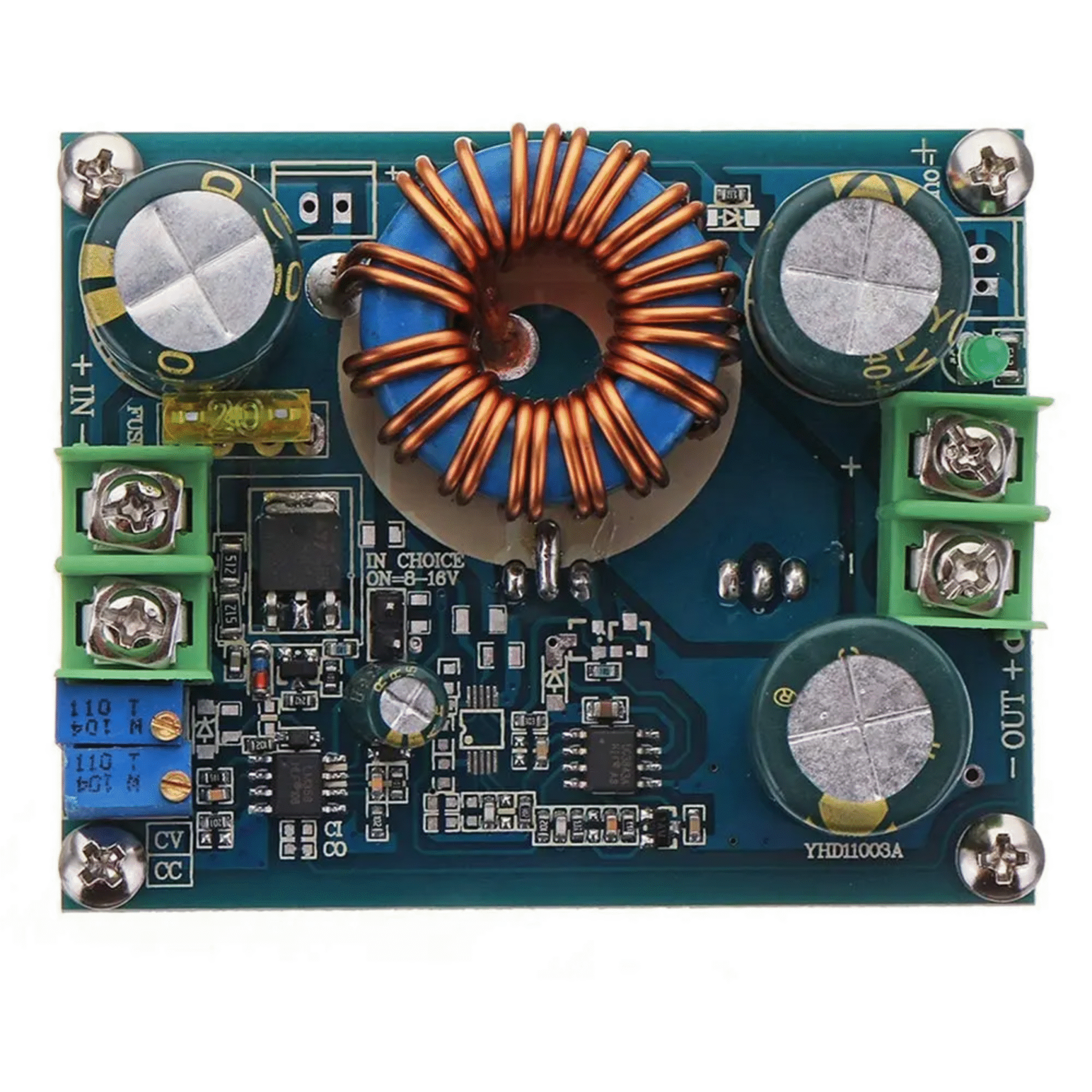

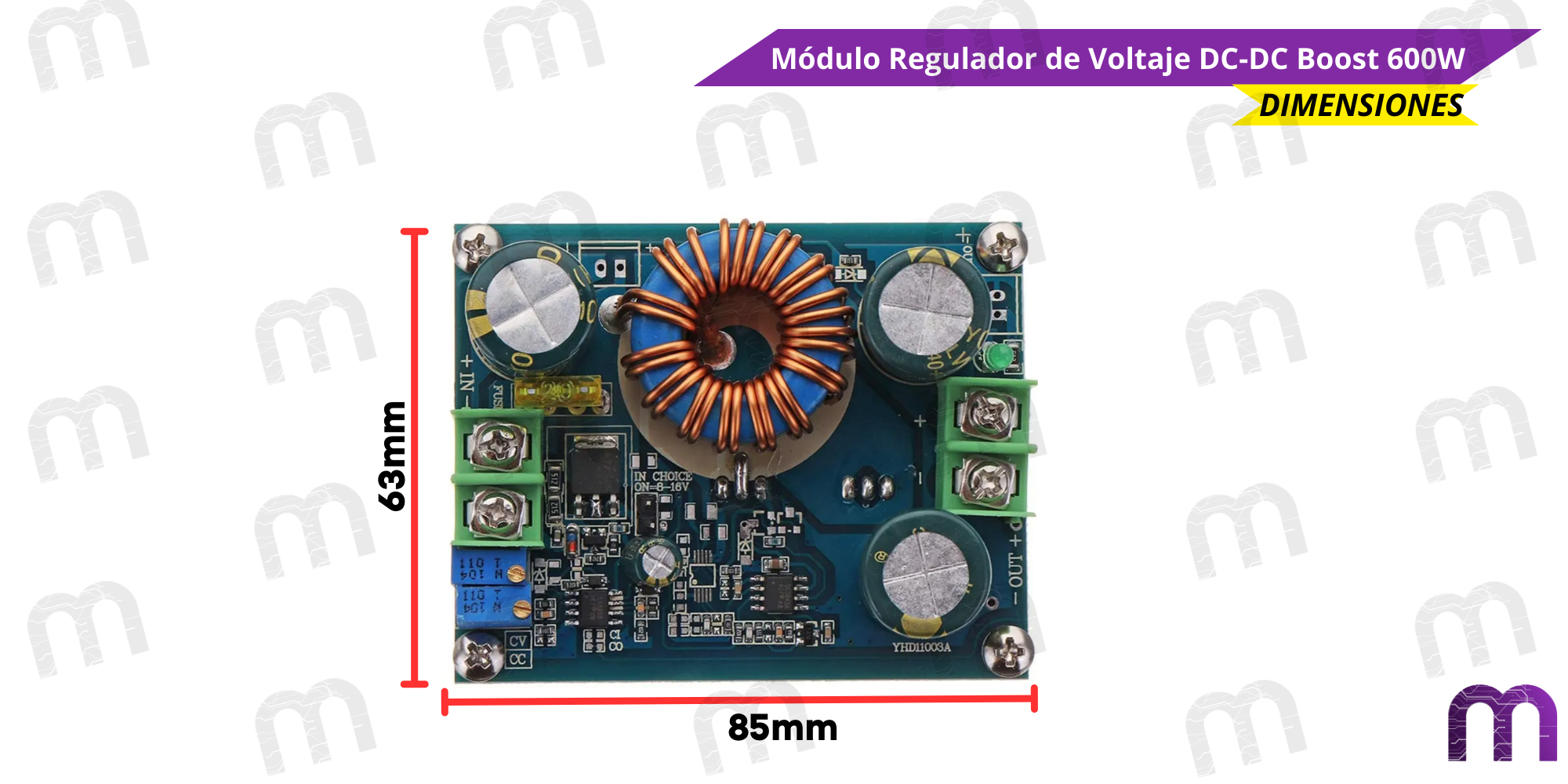

Módulo Regulador de Voltaje DC-DC Boost 600W

Este módulo es un convertidor DC-DC de tipo «Boost» o elevador. Su función principal es tomar un voltaje de entrada de corriente continua (DC) y aumentarlo a un nivel de voltaje DC más alto en su salida, manteniendo la potencia (con alguna pérdida por eficiencia). Necesitarías elevar un voltaje DC en situaciones como:

• Alimentar una carga que requiere un voltaje mayor al de tu fuente de alimentación disponible (ej. alimentar un dispositivo de 24V o 48V desde una batería de 12V).
• Cargar un paquete de baterías a un voltaje superior al de la fuente de carga (requiere un control de carga adecuado adicional si es para baterías).
• Compensar caídas de voltaje en cables largos suministrando un voltaje inicial más alto.
• Alimentar series largas de LEDs de alta potencia que requieren voltajes elevados.
• En sistemas de energía solar para elevar el voltaje del panel a un nivel útil para un inversor o cargador de baterías.

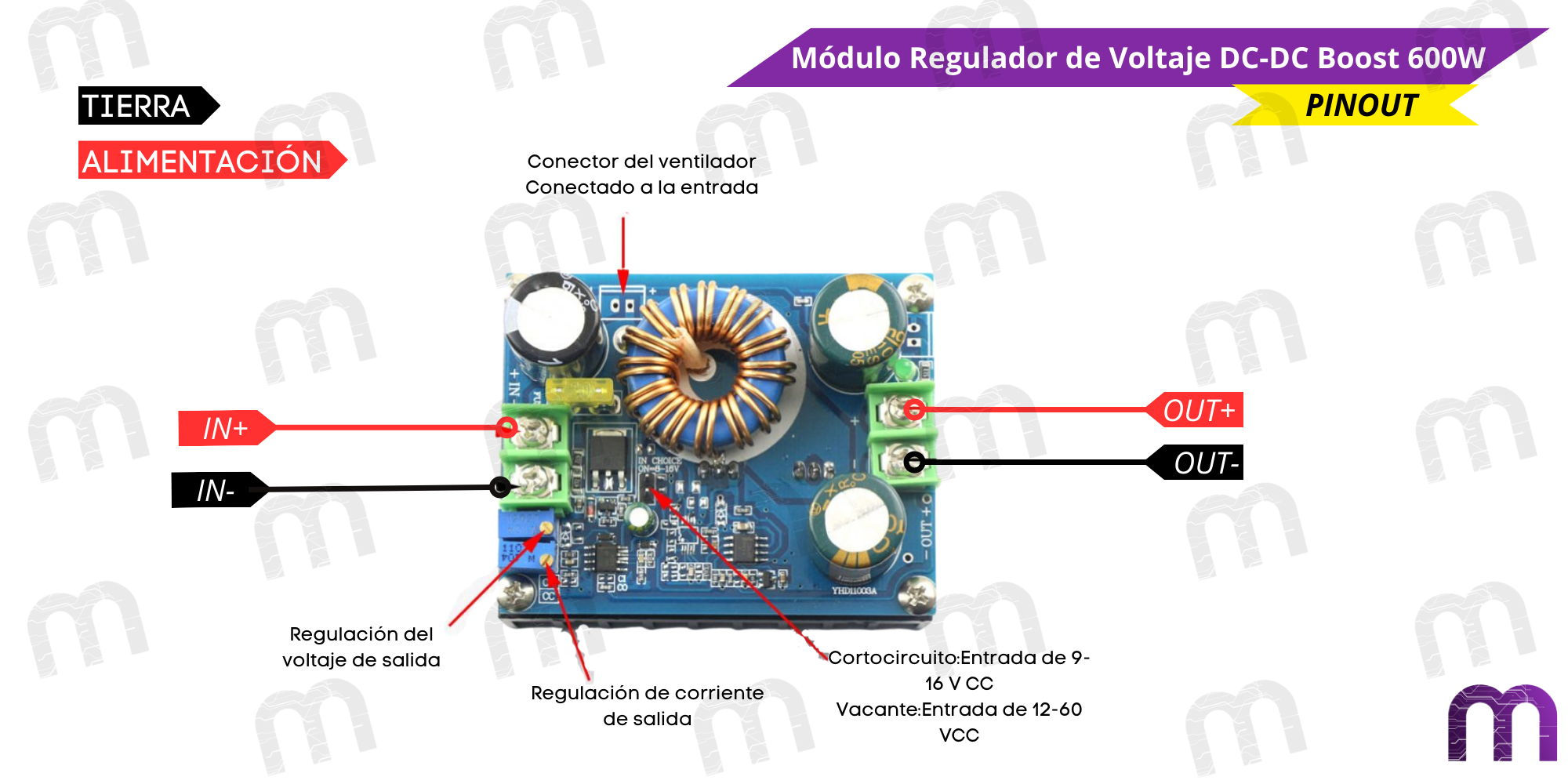

Este módulo regulador de voltaje DC-DC Boost 600W generalmente incluye dos potenciómetros multivuelta (trimmers) integrados directamente en la placa de circuito impreso (PCB) para realizar estos ajustes. No se requieren componentes externos para esta configuración básica:

• Ajuste de Voltaje de Salida (V-ADJ): Uno de los potenciómetros permite ajustar el voltaje de salida dentro del rango especificado (12V a 80V). Girándolo en un sentido aumentará el voltaje y en el otro lo disminuirá. Se recomienda hacer este ajuste con una carga mínima o sin carga conectada inicialmente, usando un multímetro para verificar el voltaje de salida.
• Ajuste de Límite de Corriente de Salida (CC-ADJ o I-ADJ): El segundo potenciómetro permite establecer un límite máximo para la corriente de salida (hasta 10A). Esto es crucial para proteger tanto el módulo como la carga, o para aplicaciones de corriente constante (como la carga de baterías o la alimentación de LEDs de alta potencia). Para ajustar el límite de corriente, a menudo se cortocircuita momentáneamente la salida a través de un amperímetro (capaz de manejar la corriente esperada) y se ajusta el potenciómetro hasta que se lea la corriente límite deseada, o se usa una carga electrónica.

Es fundamental consultar el manual o la serigrafía del módulo para identificar correctamente cada potenciómetro de ajuste (CV para voltaje constante, CC para corriente constante).

Es importante entender que la potencia máxima de salida de 600W no siempre se puede alcanzar con cualquier voltaje de entrada, debido a la limitación de corriente de entrada de 15A. La relación es P_entrada = V_entrada * I_entrada, y P_salida = P_entrada * Eficiencia.

• Si usas un voltaje de entrada bajo, por ejemplo 12V: La potencia máxima de entrada será 12V * 15A = 180W. Asumiendo una eficiencia del 85%, la potencia máxima de salida sería aproximadamente 180W * 0.85 = 153W.
• Para alcanzar los 600W de potencia de salida (asumiendo 85% de eficiencia, lo que significa una potencia de entrada de 600W / 0.85 ≈ 706W): Necesitarás un voltaje de entrada suficientemente alto para que la corriente de entrada no exceda los 15A. En este caso, V_{entrada_mínima} ≈ 706W / 15A ≈ 47V.

Por lo tanto, para aprovechar la capacidad de 600W del módulo, tu fuente de alimentación de entrada DC debe ser capaz de suministrar un voltaje en el rango superior (aproximadamente 47V a 60V) y la corriente necesaria (hasta 15A). Si tu voltaje de entrada es menor, la potencia de salida máxima estará limitada por la corriente de entrada máxima de 15A.

Estas protecciones son características de seguridad vitales:

• Protección contra Cortocircuito: Esta función protege al módulo si los terminales de salida se cortocircuitan accidentalmente. Cuando se detecta un cortocircuito, el módulo generalmente reduce drásticamente el voltaje y la corriente de salida, o se apaga temporalmente, para evitar daños a sus propios componentes internos debido a un flujo de corriente excesivo.
• Protección contra Sobrecorriente (Límite de Corriente Ajustable): Permite establecer un umbral máximo de corriente de salida (hasta 10A). Si la carga intenta consumir más corriente que este límite preestablecido, el módulo regulará la salida para no exceder esta corriente. Esto es crucial para:
  • Proteger la carga conectada de recibir demasiada corriente.
  • Proteger el propio módulo boost de sobrecargarse.
  • Permitir aplicaciones de corriente constante (CC), como la carga de baterías o la alimentación de cadenas de LEDs.

Ambas protecciones «aseguran que tus proyectos estén protegidos contra posibles fallas eléctricas», aumentando la fiabilidad y seguridad.

Una eficiencia de conversión de hasta el 85% significa que el 85% de la potencia de entrada se convierte en potencia de salida útil, mientras que el 15% restante se pierde, principalmente en forma de calor disipado por los componentes del módulo (MOSFETs, diodos, inductor).
Implicaciones:

• Pérdida de Energía: A mayor potencia de salida, mayor será la pérdida. Por ejemplo, si operas el módulo para obtener 600W de salida con un 85% de eficiencia, la potencia de entrada sería aproximadamente 706W (600W / 0.85). La pérdida de potencia sería 706W – 600W = 106W.
• Disipación de Calor: Estos 106W de potencia perdida se convierten en calor que debe ser disipado por los disipadores de calor y el sistema de ventilación (si lo tiene o se le añade) del módulo. Un manejo inadecuado de este calor puede llevar al sobrecalentamiento del módulo, activar protecciones térmicas, reducir la vida útil de los componentes o incluso causar fallas.

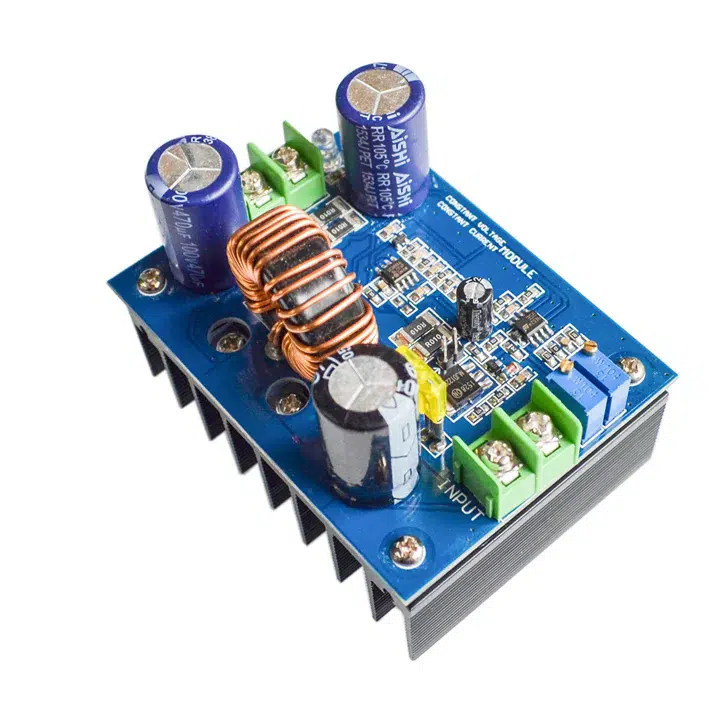

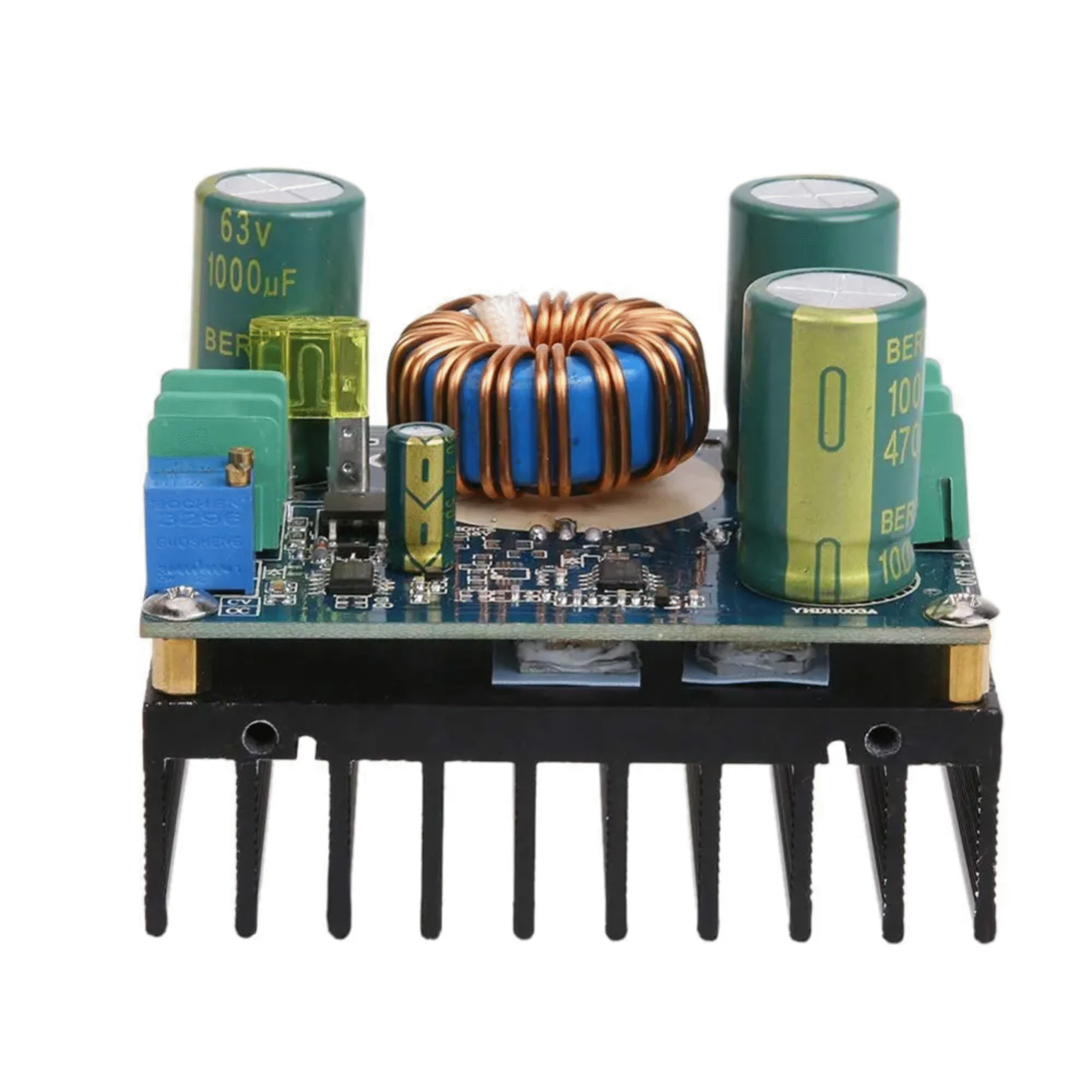

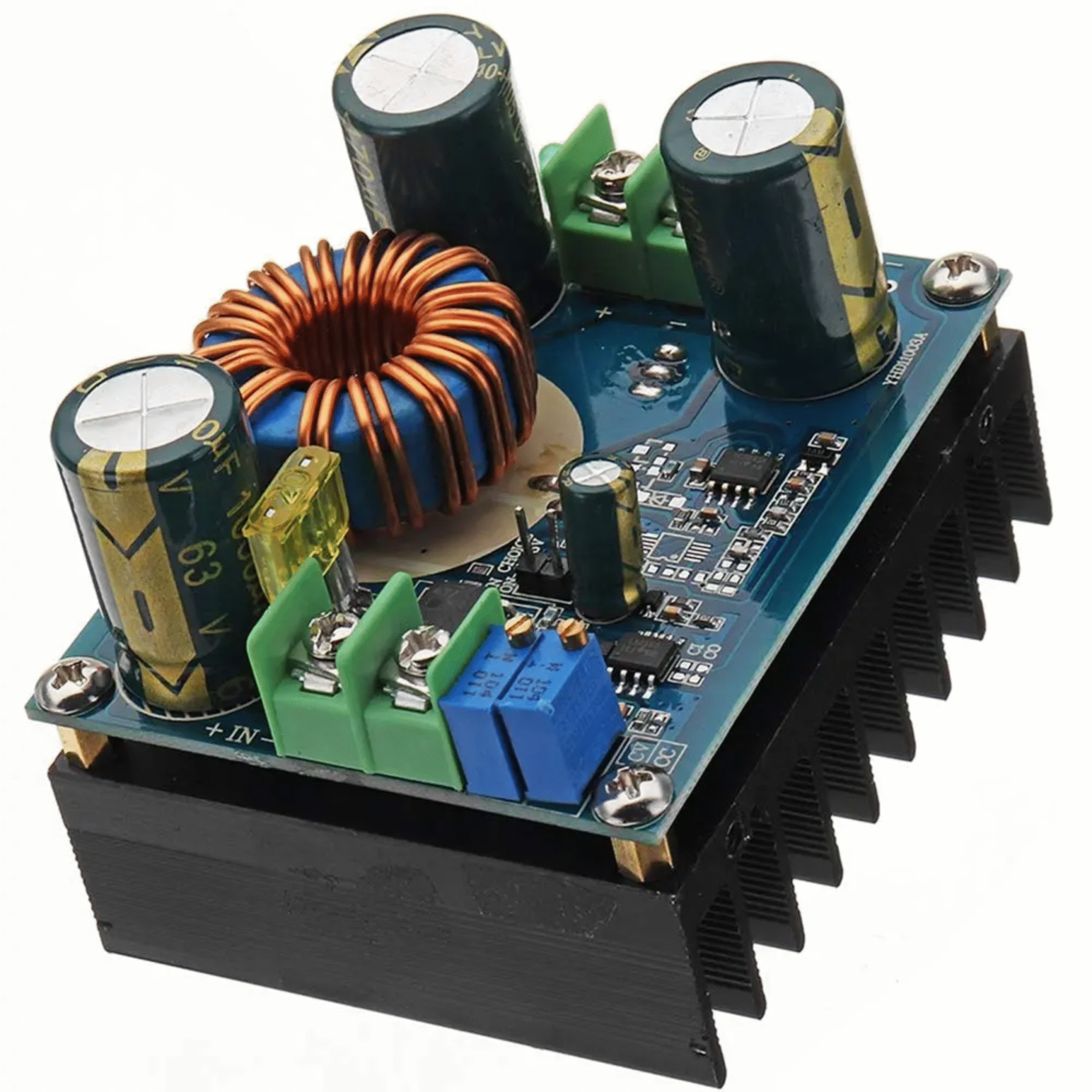

Por lo tanto, al operar este módulo cerca de su potencia máxima, es absolutamente crucial asegurar una adecuada disipación de calor. Esto generalmente implica el uso de los disipadores de calor que ya vienen montados (como se ve en las imágenes) y, muy probablemente, la adición de ventilación forzada (un ventilador) dirigida a los disipadores, especialmente si el módulo va a estar en un gabinete cerrado o en un ambiente con poca circulación de aire. El diseño debe considerar el flujo de aire sobre los componentes que más se calientan.

Este módulo boost de 600W es adecuado para una variedad de aplicaciones de alta potencia:

• Alimentación de Motores DC de Alto Voltaje: Para controlar motores que requieren voltajes de 24V, 36V, 48V o más (hasta 80V) desde una fuente de menor voltaje (ej. baterías de 12V o 24V), siempre que la corriente del motor esté dentro de los 10A de salida.
• Sistemas de Iluminación LED de Alta Potencia: Para alimentar grandes arreglos de LEDs en serie que requieren un voltaje elevado y una corriente constante (utilizando la función de límite de corriente).
• Proyectos de Energía Solar: Para elevar el voltaje de paneles solares (que típicamente pueden ser de 12V o 24V nominales) a un voltaje adecuado para cargar bancos de baterías de mayor voltaje (ej. 48V) o para alimentar inversores que requieren una entrada DC más alta. (Se necesitaría un controlador de carga solar adicional para la gestión de la batería).
• Carga de Baterías (como fuente de voltaje/corriente controlada): Se puede utilizar como una fuente de alimentación de voltaje constante (CV) y corriente constante (CC) para cargar paquetes de baterías, siempre que se configuren los voltajes y corrientes de carga correctos y se monitoree el proceso de carga externamente si no es un cargador dedicado. (Por ejemplo, cargar una batería de litio de 48V desde una fuente de 12V).
• Fuentes de Alimentación de Laboratorio DIY: Como base para una fuente de alimentación de banco variable de alta potencia.
• Sistemas de Respaldo de Energía (UPS): Para elevar el voltaje de un banco de baterías a un nivel necesario para un inversor.
• Aplicaciones Industriales y de Automatización: Para alimentar componentes o subsistemas que requieren un voltaje DC elevado y estabilizado a partir de fuentes de alimentación industriales estándar de menor voltaje.

Su capacidad de ajuste de voltaje y corriente lo hace muy flexible para «proyectos que requieren flexibilidad y fiabilidad».

Trabajar con este módulo de alta potencia requiere precauciones importantes:

• Voltajes Peligrosos: La salida puede llegar hasta 80V DC. Aunque no es tan letal como el AC de red, voltajes DC superiores a 50-60V pueden ser peligrosos y causar descargas dolorosas o quemaduras. Evita tocar los terminales de salida o las conexiones expuestas cuando el módulo esté energizado.
• Corrientes Elevadas: Tanto la entrada (hasta 15A) como la salida (hasta 10A) manejan corrientes significativas. Utiliza cables de un calibre adecuado para estas corrientes para evitar el sobrecalentamiento de los cables y caídas de voltaje excesivas. Conexiones flojas o inadecuadas pueden generar mucho calor y riesgo de incendio.
• Conexiones Firmes: Asegúrate de que todas las conexiones a los terminales de entrada y salida (usualmente de tornillo en estos módulos) estén bien apretadas y seguras.
• Polaridad Correcta: Verifica dos veces la polaridad de las conexiones de entrada y salida antes de energizar el módulo. Aunque algunos módulos pueden tener protección contra inversión de polaridad en la entrada, no siempre es el caso o puede ser limitada. La inversión de polaridad en la salida a una carga puede dañarla.
• Disipación de Calor: Como se mencionó, a altas potencias, este módulo generará calor considerable. Asegura una excelente ventilación y, si es necesario, añade un ventilador dirigido a los disipadores. No lo operes en un espacio completamente cerrado sin ventilación si vas a demandarle mucha potencia.
• Protección de Entrada y Salida: Considera añadir fusibles adecuados en la línea de entrada y/o salida para una protección adicional, dimensionados según tu aplicación específica y por debajo de los límites máximos del módulo.
• Carga Inicial: Al encender por primera vez o al ajustar voltajes, es una buena práctica comenzar con una carga ligera o sin carga, y verificar los voltajes con un multímetro antes de conectar tu carga final.
• Ajuste de Corriente: Ten cuidado al ajustar el límite de corriente. Si lo haces con un cortocircuito y un amperímetro, asegúrate de que tu amperímetro pueda manejar la corriente y que el cortocircuito sea muy breve.

Un manejo cuidadoso y una instalación adecuada son cruciales para una operación segura y fiable.

La frecuencia de operación de 150KHz es la velocidad a la que los interruptores internos (MOSFETs) del convertidor boost conmutan. Esta frecuencia tiene varias implicaciones:

• Tamaño de Componentes Pasivos: Una frecuencia de conmutación más alta permite el uso de inductores y capacitores más pequeños y ligeros en el diseño del convertidor, lo que contribuye a un tamaño de módulo más compacto para una potencia dada.
• Eficiencia: La eficiencia del convertidor puede variar con la frecuencia de conmutación. Los fabricantes eligen una frecuencia que busca optimizar el balance entre las pérdidas de conmutación (que aumentan con la frecuencia) y las pérdidas en los componentes pasivos (que pueden disminuir con la frecuencia hasta cierto punto).
• Respuesta a Transitorios: Una frecuencia más alta puede permitir una respuesta más rápida a los cambios en la carga, manteniendo el voltaje de salida más estable.
• Ruido Electromagnético (EMI/RFI): Todos los convertidores conmutados generan algo de ruido electromagnético debido a las rápidas conmutaciones de corriente y voltaje. Una frecuencia de 150KHz y sus armónicos pueden irradiarse o conducirse a otros circuitos cercanos.
  Consideraciones para EMI/RFI:
  • Blindaje: Si tu proyecto incluye componentes muy sensibles al ruido (ej. receptores de radio, circuitos de audio de alta fidelidad, sensores analógicos de muy bajo nivel), podrías necesitar blindar el módulo boost o los circuitos sensibles.
  • Filtrado: Añadir filtros EMI adecuados en las líneas de entrada y salida del módulo puede ayudar a atenuar el ruido conducido.
  • Cableado y Disposición (Layout): Mantén los cables de alta corriente lo más cortos posible. Una buena técnica de puesta a tierra y una cuidadosa disposición de los componentes en tu proyecto también pueden minimizar los problemas de ruido.
  • Distancia: Alejar el módulo de los circuitos sensibles tanto como sea posible.

Para la mayoría de las aplicaciones de potencia, el ruido inherente de un convertidor boost bien diseñado como este es manejable, pero es algo a tener en cuenta si se integra en sistemas muy sensibles al ruido.
