$ 2.490 IVA incluido
Este módulo nos sirve para crear una interfaz entre componentes electrónicos que presentan diferentes voltajes para sus altos y bajos lógicos en un cable. El chip funciona como un transductor de voltaje bidireccional entre ambos dispositivos, por ejemplo, cuando un dispositivo presenta un alto en 3.3V y el otro en 5V.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
<
Información

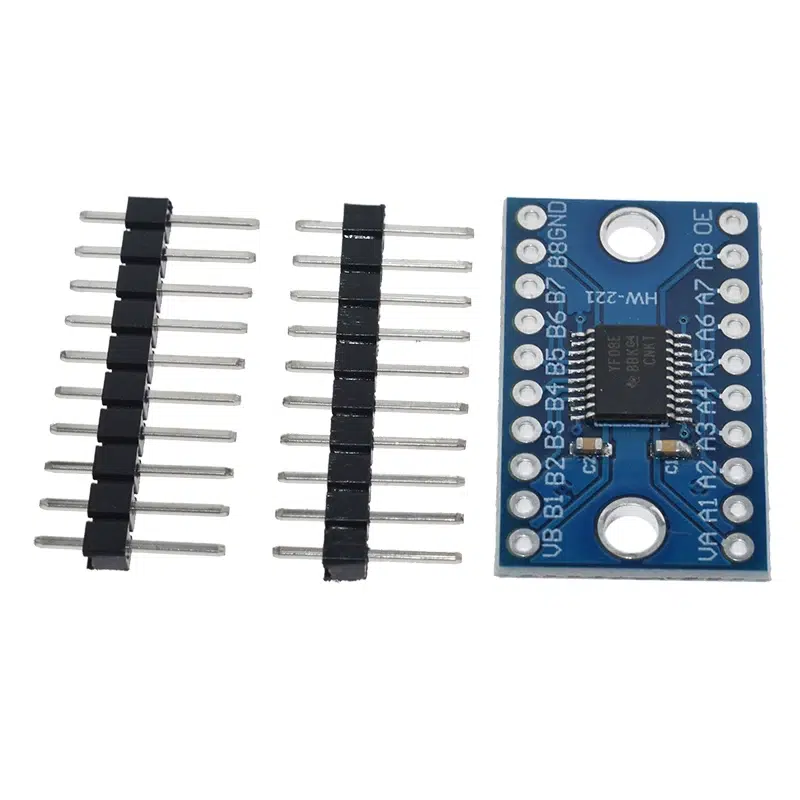

El módulo TXS0108E es un conversor de niveles lógicos de 8 canales de alta velocidad, capaz de realizar conversiones bidireccionales entre diferentes voltajes lógicos. Es ideal para la comunicación entre microcontroladores y periféricos que operan a distintos niveles de tensión.
Especificaciones
| Especificación | Detalle |
|---|---|
| Chip | TXS0108E |
| Canales | 8 bidireccionales |
| Voltaje de Operación – Puerto A | 1.2V – 3.6V |
| Voltaje de Operación – Puerto B | 1.65V – 5.5V |
| Tasa de Transferencia | Hasta 60 Mbps |
| Compatibilidad | SPI, I2C, UART y otras señales digitales |
| Requisito de Alimentación | Debe ser alimentado por los dos voltajes a convertir |
| Configuración | No requiere configuración de entrada/salida |
| Modo Alta Impedancia | Activado cuando OE está conectado a GND |
| Dimensiones | Diseñado para protoboard |
Documentación
Información Adicional

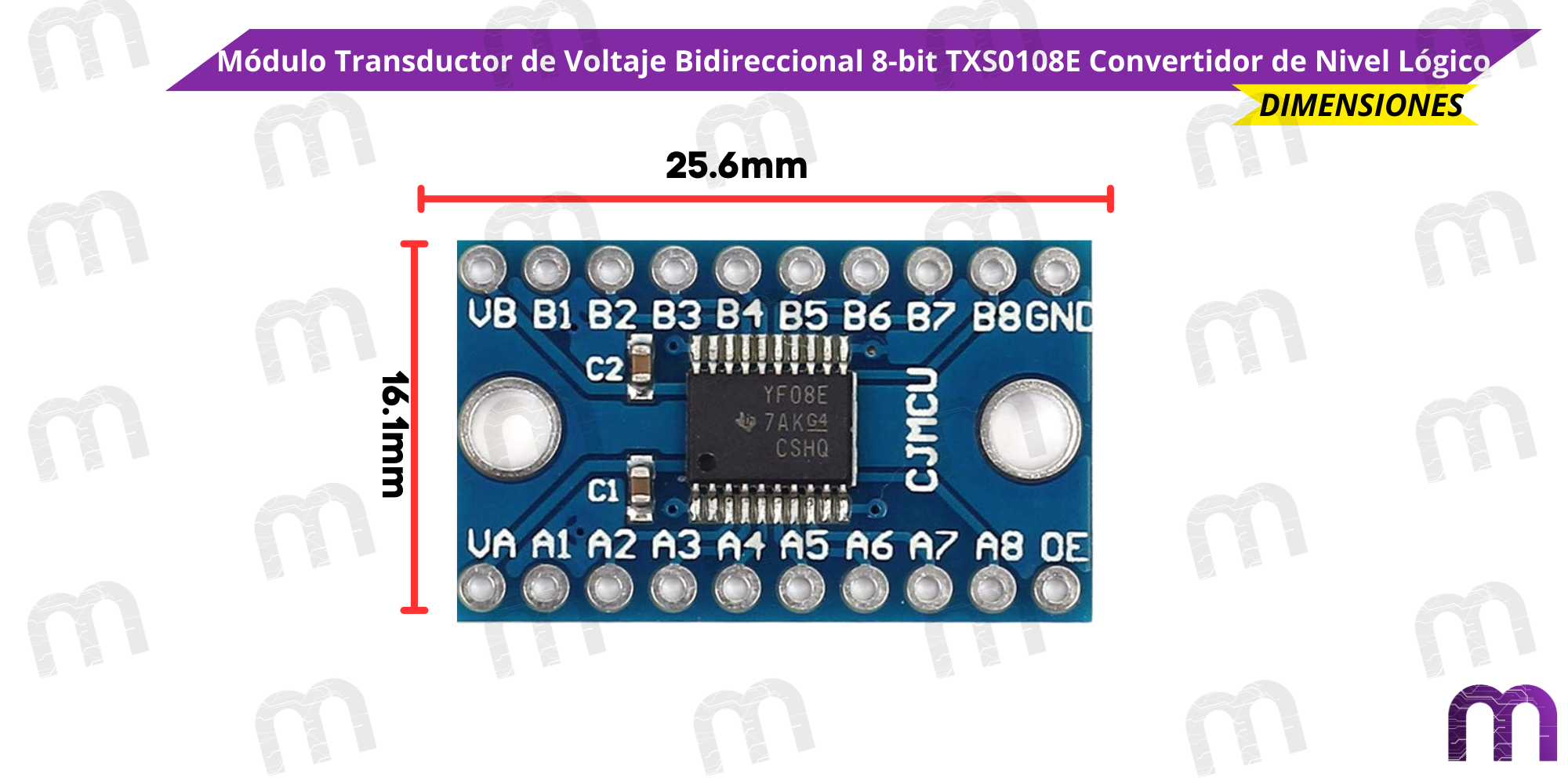

Dimensiones

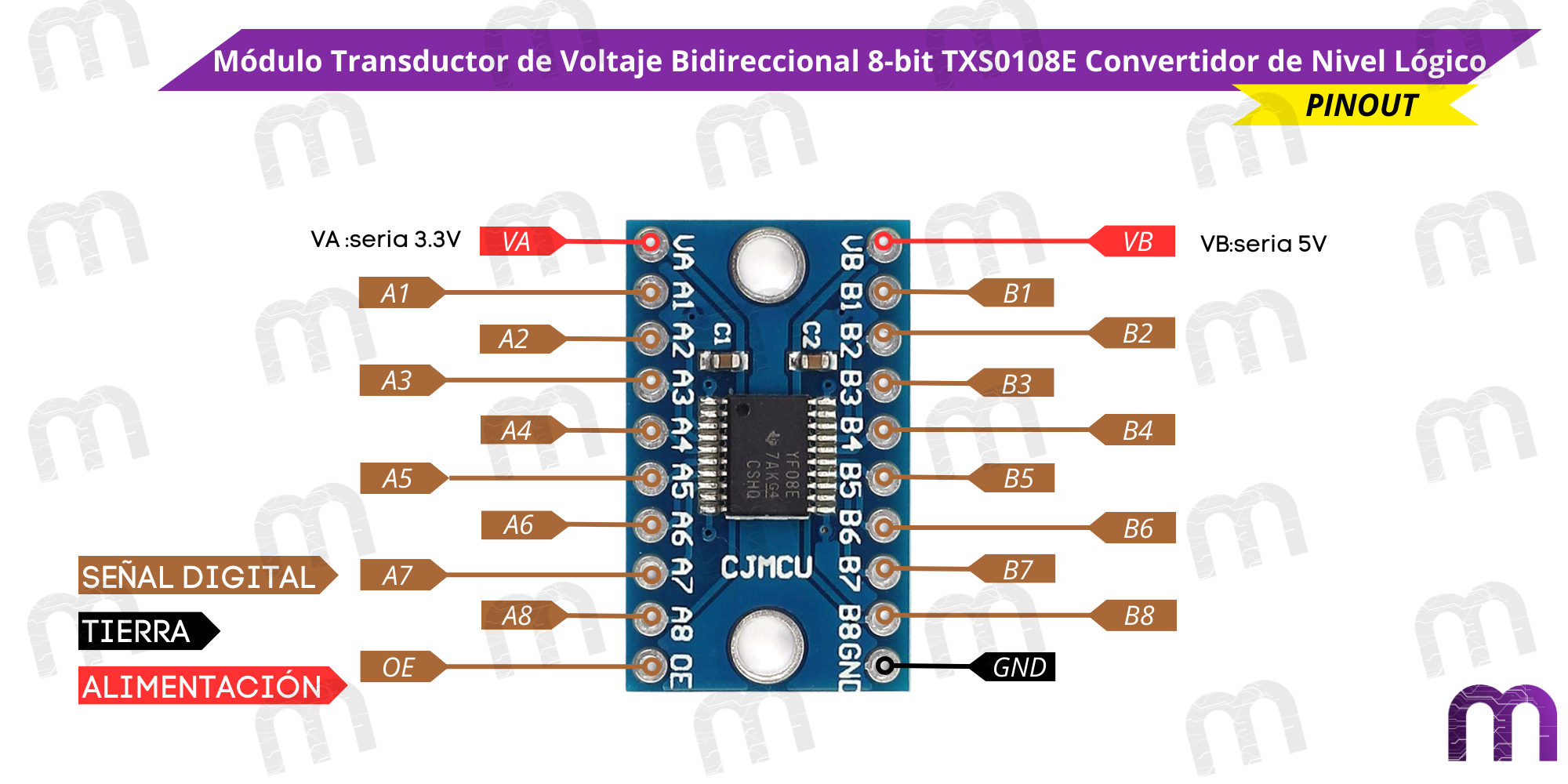

PinOut
Teoría del Funcionamiento
El TXS0108E permite la conversión de niveles lógicos entre dispositivos con diferentes voltajes de operación. Su diseño permite la comunicación automática sin necesidad de indicar direcciones de entrada o salida. Es ampliamente utilizado en sistemas embebidos, donde se requiere compatibilidad entre microcontroladores y periféricos de distintas arquitecturas.
Enlaces Externos
Preguntas Frecuentes
¿Qué es un módulo conversor de nivel lógico y por qué es útil?
Un conversor de nivel lógico es un dispositivo que permite la comunicación entre componentes electrónicos que operan a diferentes voltajes de señal. Por ejemplo, si tienes un sensor que funciona a 3.3V y un microcontrolador que opera a 5V, este módulo permite que se comuniquen de forma segura. Actúa como un puente, traduciendo las señales de un nivel de voltaje a otro, evitando daños por incompatibilidad de voltaje.
¿Qué significa que el módulo TXS0108E sea «bidireccional» y tenga «8 canales»?
Bidireccional: Significa que el módulo puede traducir señales en ambas direcciones sin necesidad de configurar la dirección de cada canal. Si una señal va de 3.3V a 5V, el módulo la convierte a 5V. Si la señal va de 5V a 3.3V, también la convierte correctamente. Esto simplifica enormemente la conexión y el código.
8 Canales: El módulo tiene 8 pares de pines de E/S, lo que permite convertir los niveles lógicos de hasta 8 señales digitales diferentes simultáneamente.
¿Cómo se conecta este módulo a microcontroladores con diferentes voltajes (ej. 3.3V y 5V)?
El módulo TXS0108E es muy flexible. Tiene dos puertos de alimentación:
- Puerto A: Debe ser alimentado con el voltaje de operación de un lado de la comunicación (ej. 3.3V).
- Puerto B: Debe ser alimentado con el voltaje de operación del otro lado (ej. 5V).

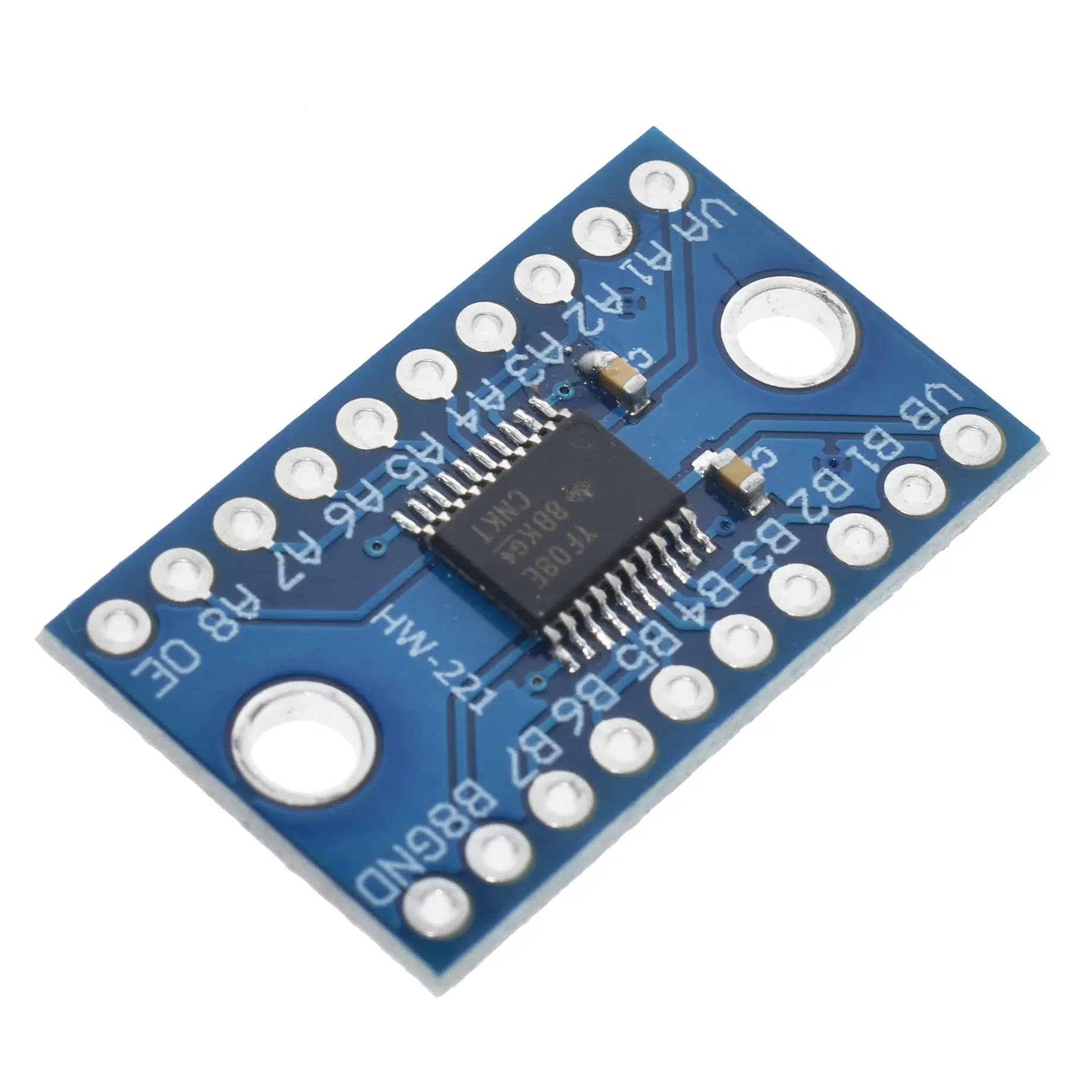

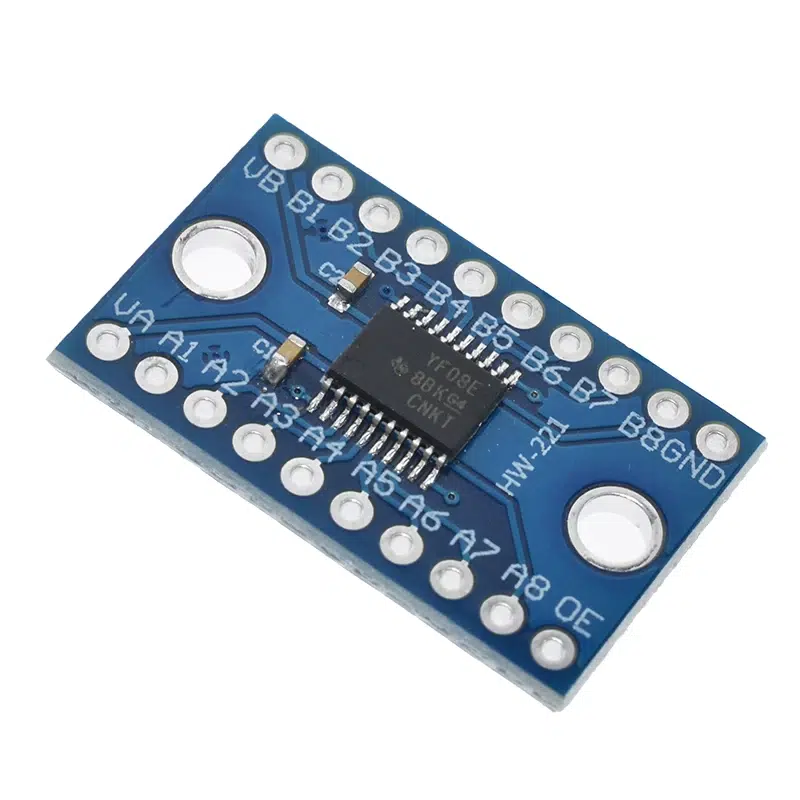

Los pines de E/S de cada lado (A1-A8 y B1-B8) se conectan a los pines correspondientes del dispositivo que opera a ese voltaje. El módulo automáticamente detecta y adapta los niveles lógicos entre ambos puertos.
¿Cuáles son los voltajes de operación soportados por los puertos A y B del TXS0108E?
El módulo puede operar con una amplia gama de voltajes:
- Puerto A: Soporta voltajes de operación de 1.2V a 3.6V DC.
- Puerto B: Soporta voltajes de operación de 1.65V a 5.5V DC.
Esto lo hace compatible con la mayoría de microcontroladores y sensores del mercado, desde sistemas de 3.3V hasta los de 5V.
¿Qué protocolos de comunicación digital soporta este módulo?
El TXS0108E es un conversor de nivel lógico general, por lo que es compatible con la mayoría de los protocolos digitales de comunicación serial, incluyendo:
- I2C
- SPI
- UART (Serial)
- Otras señales digitales que operan en los rangos de voltaje soportados.
¿Qué significa que el módulo tenga «alta velocidad» (hasta 60 Mbps)?
La tasa de transferencia de datos de hasta 60 Mbps (megabits por segundo) indica que el módulo puede manejar comunicaciones digitales a velocidades relativamente altas. Esto es importante para protocolos como SPI o I2C que pueden requerir frecuencias de reloj más elevadas, asegurando que el conversor de nivel no sea un cuello de botella en la comunicación de alta velocidad.
