Cómo elegir tu equipo de medición
¿Cuánto ancho de banda necesitas de verdad?
El ancho de banda define la frecuencia hasta la que el equipo mide con un margen razonable de fidelidad: justo en ese límite la señal ya llega atenuada (punto de menos 3 dB, cerca de un 30% menos de amplitud), y la tasa de muestreo (samples por segundo) define cuántos puntos toma de esa señal. Como regla práctica, busca un ancho de banda de 3 a 5 veces la frecuencia más alta que necesitas medir, para que la forma de onda se vea fiel y no una aproximación.¿Uno, dos o cuatro canales? Depende de qué vas a mirar
Un canal alcanza para ver una señal a la vez, como la salida de un sensor o un pulso PWM. Con dos puedes comparar el desfase entre dos señales o revisar un bus I2C (SCL y SDA). Para buses más complejos como SPI, con reloj, datos de entrada, datos de salida y selección de chip, conviene un equipo de 4 canales.¿De bolsillo para terreno o de banco para el taller?

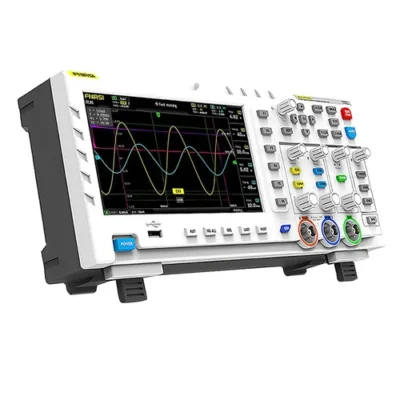

Un equipo portátil funciona con batería, cabe en una mano, del tipo que se conoce como osciloscopio de bolsillo, y sirve para mediciones rápidas en terreno o dentro de un gabinete ya instalado. Uno de banco tiene pantalla más grande, más memoria y mejor resolución vertical, pensado para quedarse fijo en tu mesa de trabajo durante sesiones largas de depuración.Tres instrumentos en un cuerpo: lo bueno y lo malo

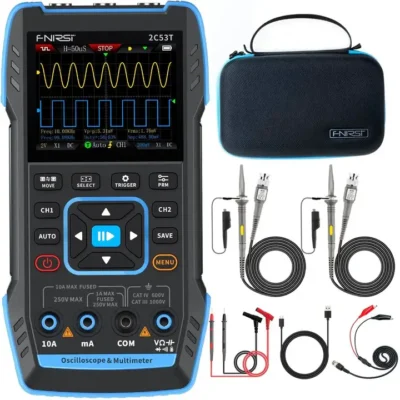

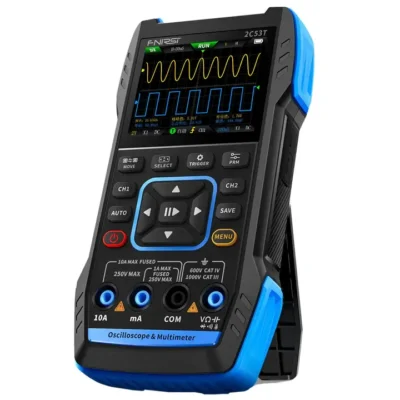

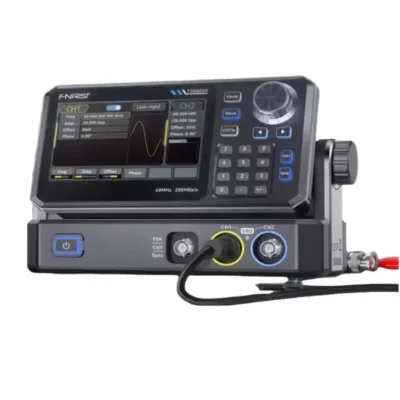

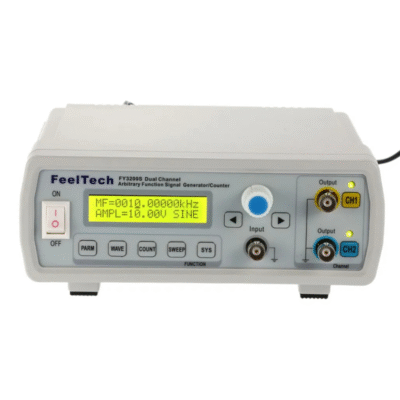

Algunos equipos suman en un solo cuerpo la función de medición, un multímetro y un generador de señales, útil si tu banco de trabajo tiene poco espacio o si recién estás armando tu set de instrumentos. La contraparte es que cada función individual suele rendir menos que un instrumento dedicado. El FNIRSI 2C53T, por ejemplo, agrega a esas tres funciones un modo XY para comparar la fase entre dos señales mediante figuras de Lissajous.La sonda que viene incluida no siempre es la que necesitas

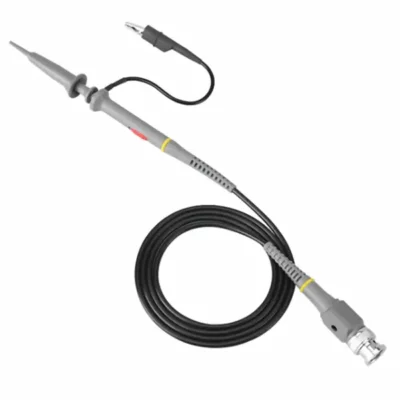

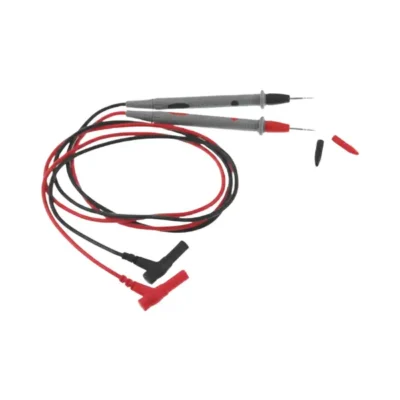

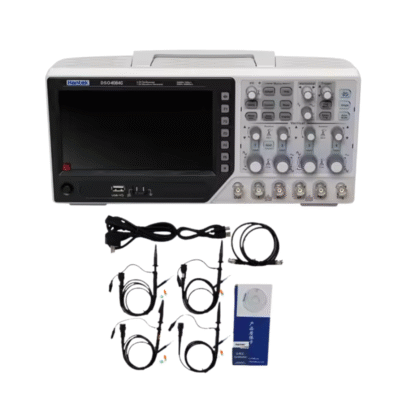

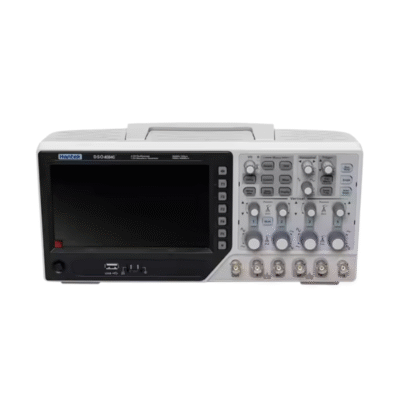

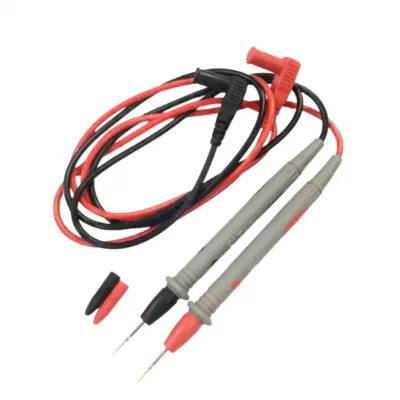

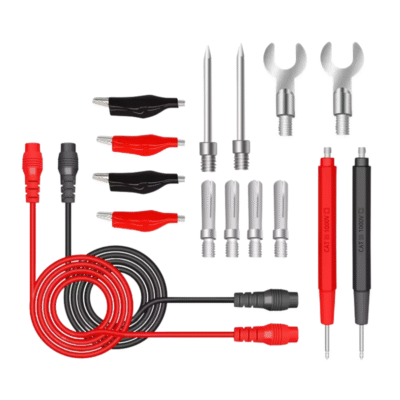

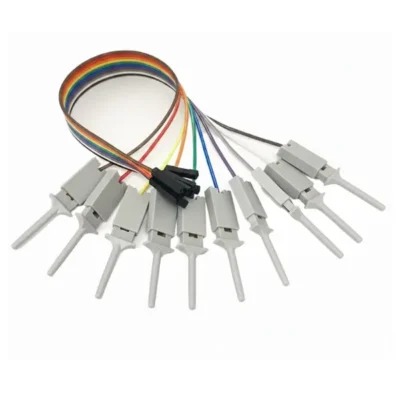

La sonda que trae el equipo varía según la gama: en los kits económicos, como el DSO138 o el DSO152, viene una punta fija tipo caimán; en equipos de gama media o alta, como el Hantek DSO4204B, viene una sonda x1/x10 conmutable: en x1 entrega más amplitud para señales débiles, en x10 atenúa la señal pero reduce la carga que le agregas al circuito y estira el ancho de banda real que puedes medir. Ten a mano cables de prueba con pinza cocodrilo para referenciar tierra sin soldar cada vez.¿Lo armas tú o lo quieres andando hoy?

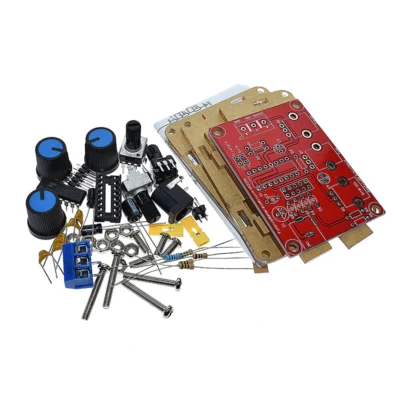

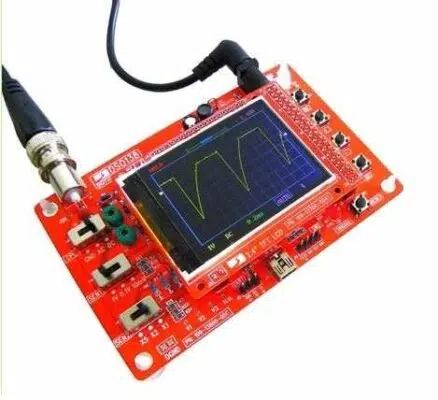

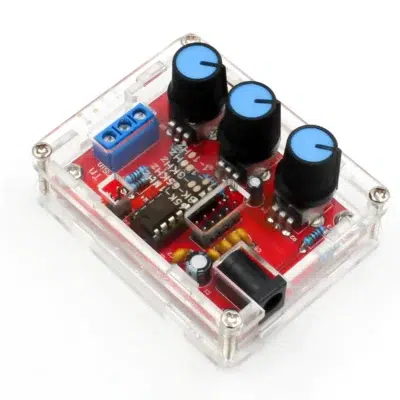

El DSO138 se vende como kit que sueldas tú mismo para armar tu propio osciloscopio casero: aprendes cómo funciona por dentro y terminas con un instrumento real de un canal, aunque de ancho de banda limitado. Si lo que necesitas es medir de inmediato sin soldar nada, un equipo digital ya ensamblado es la opción directa.Preguntas frecuentes
¿Cuántos canales necesito para revisar un bus I2C o SPI?
Para I2C te bastan 2 canales, uno para SCL (reloj) y otro para SDA (datos), y con eso ya ves si los pulsos de arranque y detención están donde corresponde. SPI usa reloj, datos de entrada, datos de salida y selección de chip, así que para verlo completo conviene un equipo de 4 canales, aunque con 2 igual puedes revisar reloj y una línea de datos por separado.
¿Qué significa el ancho de banda de un osciloscopio?
Es la frecuencia máxima en la que el equipo todavía mide la señal con precisión, definida en el punto de menos 3 dB, no en una caída de amplitud del 3%. En ese punto la señal queda en 0,707 de su valor real, es decir que ya perdió cerca de un 30% de su amplitud. Si mides justo en el límite del ancho de banda, la ves más chica y deformada de lo que es. Por eso la regla práctica es elegir un equipo con un ancho de banda de 3 a 5 veces la frecuencia más alta que vas a medir: en el límite la medición ya viene atenuada, y con ese margen te aseguras de verla fiel.
¿Un equipo portátil reemplaza a uno de banco?
Para revisiones rápidas y mediciones en terreno, sí. Pero un equipo de banco suele tener más memoria de adquisición, pantalla más grande y mejor resolución vertical, lo que se nota cuando necesitas capturar un evento esporádico o comparar varias señales a la vez durante una sesión larga de depuración. Si tu trabajo es principalmente de escritorio, el de banco rinde más.
¿Qué es la sonda x1/x10 que trae el equipo?
Es un atenuador conmutable en la punta de la sonda. En x1 entrega la señal completa, útil para amplitudes bajas, pero carga más el circuito que estás midiendo y reduce el ancho de banda efectivo. En x10 atenúa la señal 10 veces, así que necesitas más amplitud de entrada, pero baja la carga sobre el circuito y te deja usar todo el ancho de banda del equipo.
¿El DSO138 sirve para medir señales reales o es solo para aprender?
Es un instrumento real y funcional, no una maqueta: mide con un canal, hasta 200 kHz de ancho de banda y 1 MSa/s de muestreo, suficiente para audio, señales de baja frecuencia y para entender cómo se comporta un circuito analógico simple. Para depurar comunicación digital rápida o señales de radiofrecuencia se queda corto, y ahí conviene un equipo digital de mayor ancho de banda.

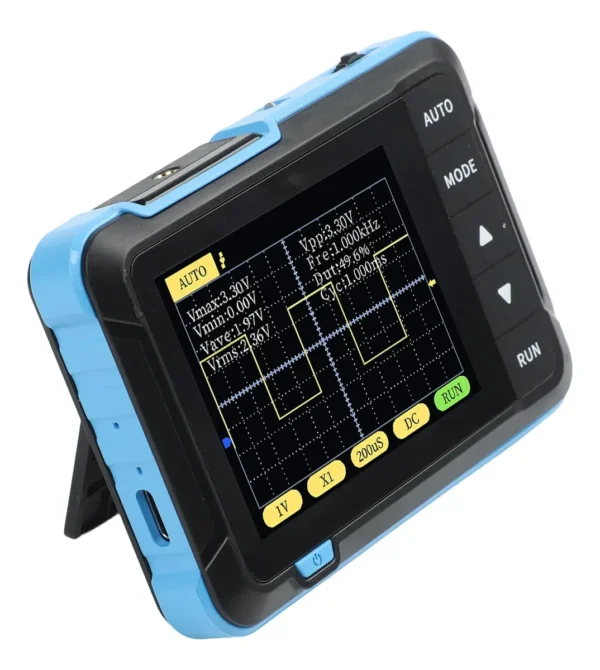

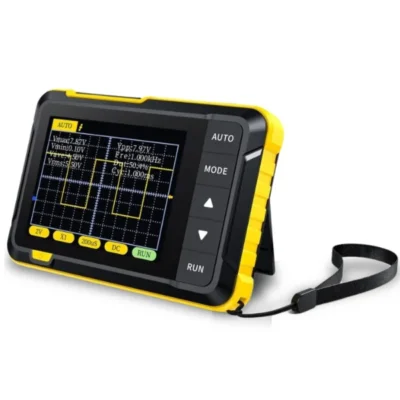

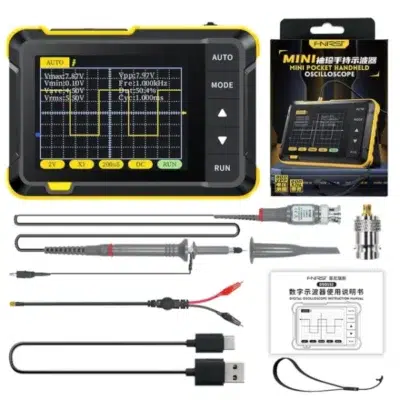

¿Me conviene más el DSO138 para armar o el FNIRSI DSO152 ya armado?
Ambos comparten un ancho de banda similar de 200 kHz, así que la diferencia real está en el formato, no en lo que alcanzan a medir. El DSO138 es un kit que armas tú mismo soldando los componentes, pensado para entender cómo funciona un osciloscopio por dentro mientras aprendes electrónica. El DSO152 viene armado de fábrica, con batería propia y pantalla lista para usar, así que si solo quieres medir sin meterte a soldar, es la opción más directa. Si tu objetivo es aprender construyendo, el DSO138 rinde más como proyecto; si necesitas la herramienta funcionando ya, el DSO152 gana.
¿Qué es el modo XY de un osciloscopio?
En modo XY el equipo deja de dibujar voltaje contra tiempo y en cambio grafica una señal contra otra, una en el eje horizontal y otra en el vertical. El resultado son las llamadas figuras de Lissajous, que sirven para comparar la fase y la relación de frecuencia entre dos señales de forma visual, sin hacer el cálculo a mano. Es una función que traen equipos más completos, como el FNIRSI 2C53T, además del modo estándar de voltaje contra tiempo.
La guía del equipo de medición para depurar tus circuitos
Qué es un osciloscopio y qué mide
Un osciloscopio es un instrumento que dibuja el voltaje de una señal en función del tiempo. A diferencia de un multímetro, que entrega un número, el osciloscopio te muestra la forma completa de la onda: si es cuadrada, senoidal, si tiene ruido montado, si el nivel sube y baja donde debería o si hay un glitch de microsegundos que un número promedio jamás revela. Esa vista en el tiempo es lo que lo vuelve indispensable para depurar circuitos analógicos y digitales. Sus partes básicas son la pantalla donde se dibuja la onda, uno o más canales de entrada donde conectas las sondas, y los controles de escala vertical, escala horizontal y trigger que ajustan qué parte de la señal ves y desde qué punto empieza a dibujarse.
Ancho de banda, canales y muestreo: las variables que importan
El catálogo va desde equipos de un canal y ancho de banda acotado, como el DSO138, pensado para señales de audio y baja frecuencia, hasta equipos de 4 canales con 200 MHz de ancho de banda y 1 GS/s de muestreo, capaces de capturar buses digitales rápidos y fuentes conmutadas. Entre medio hay equipos portátiles de 1 y 2 canales con pantalla propia, y modelos que suman multímetro y generador de señales en el mismo cuerpo. La regla para elegir es simple: define primero la frecuencia más alta que necesitas ver, y busca un equipo con un ancho de banda de 3 a 5 veces esa frecuencia.

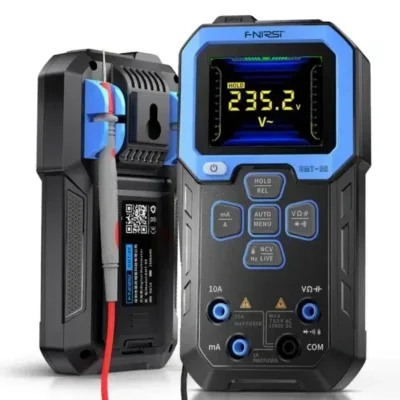

Frente al multímetro: cuándo gana cada uno
El multímetro sigue siendo la herramienta correcta para medir un voltaje continuo, verificar continuidad o revisar una resistencia: es más rápido, más barato y no necesitas interpretar una pantalla. El osciloscopio entra cuando la pregunta ya no es cuánto sino cómo: cómo se ve el rizado de una fuente, cómo llega una señal PWM al motor, si hay ruido acoplado desde una fuente cercana. En un banco de trabajo completo conviven los dos, y muchos técnicos parten con el multímetro y solo sacan el osciloscopio cuando el multímetro no explica el problema.
Cómo se usa: sondas, trigger y primera medición
Antes de medir, conecta la sonda en x10 si no sabes la amplitud de la señal, y siempre engancha la pinza de tierra de la sonda a la referencia del circuito, nunca a un punto flotante. El trigger es el ajuste que le dice al equipo en qué punto de la señal empezar a dibujar: sin un trigger bien puesto, la imagen se ve corrida o congelada. Para una primera medición, ajusta la escala vertical (volts por división) y la horizontal (tiempo por división) hasta que la onda ocupe la mayor parte de la pantalla sin salirse, y desde ahí recién lee frecuencia, amplitud o ancho de pulso.
