$ 8.290 IVA incluido
Kit surtido de 180 transistores BJT en encapsulado TO-92. Contiene 18 valores populares (10 de cada uno) incluyendo 2N2222, S8050, C1815 y pares complementarios. Ideal para prototipado, reparaciones y educación. Cubre aplicaciones de conmutación, amplificación, RF y alta tensión.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

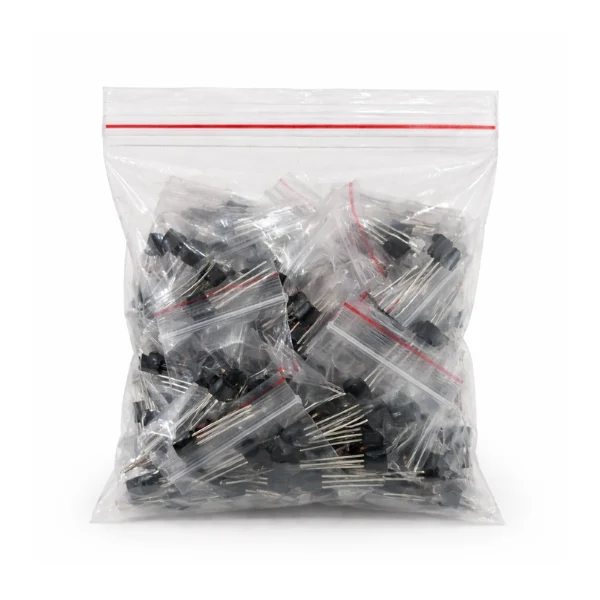

El Pack de Transistores TO-92 de 180 piezas es una solución integral para laboratorios de electrónica, estudiantes y técnicos de reparación. Este surtido incluye 18 valores distintos (10 unidades de cada uno) de los transistores bipolares (BJT) más utilizados en la industria, cubriendo tanto polaridades NPN como PNP.
El kit abarca desde transistores de propósito general y pequeña señal (como el 2N2222A y C1815), hasta transistores de alta tensión (MPSA92) y mayor corriente (S8050). Todos vienen en encapsulado TO-92, lo que garantiza compatibilidad con protoboards y placas PCB estándar. Es ideal para tener siempre a mano el reemplazo exacto o un equivalente cercano para etapas de amplificación, conmutación y oscilación.
Especificaciones de los Componentes Incluidos
| Código | Polaridad | Vceo (V) | Ic (mA) |
|---|---|---|---|
| S9012H / S9013H | PNP / NPN | 40V / 25V | 500mA |
| S9015C / S9014C | PNP / NPN | 50V / 50V | 100mA |
| S9018H (RF) | NPN | 30V | 50mA |
| S8050C / S8550D | NPN / PNP | 40V | 500mA – 1.5A |
| 2N2222A / 2N5551 | NPN | 40V / 160V | 600mA |
| 2N5401B | PNP | 150V | 600mA |
| 2N3904H / 2N3906H | NPN / PNP | 40V | 200mA |
| A1015GR / C1815GR | PNP / NPN | 50V | 150mA |
| A733P / C945P | PNP / NPN | 50V | 150mA |
| MPSA42 / MPSA92 | NPN / PNP | 300V | 500mA |
Características Generales del Encapsulado
| Característica | Valor Típico |
|---|---|
| Tipo de Encapsulado | TO-92 (Plástico) |
| Resistencia térmica unión-ambiente (RθJA) | 200 °C/W (Aprox.) |
| Disipación de potencia (Pd) | 400mW – 625mW (según modelo) |
| Temperatura de operación (Tj) | -55°C a +150°C |
Características del Kit
| Característica | Detalle |
|---|---|
| Cantidad Total | 180 Piezas |
| Variedad de Valores | 18 Tipos diferentes |
| Cantidad por Valor | 10 unidades |
| Aplicaciones principales | Audio, RF, Conmutación, Alta Tensión |
| Montaje | Through-Hole (THT) |
| Organización | Bolsas separadas o etiquetadas |
Preguntas Frecuentes
¿Qué transistores del kit forman pares complementarios?
Este kit es excelente para etapas push-pull porque incluye pares clásicos. Por ejemplo, el 2N3904 (NPN) es complementario del 2N3906 (PNP), el S8050 del S8550, y el MPSA42 del MPSA92 (para alta tensión).
¿Cuál es la diferencia de patillaje (pinout) entre estos modelos?
Precaución: No todos tienen el mismo orden de pines. Generalmente, la serie 2N tiene un orden E-B-C (Emisor-Base-Colector), mientras que las series japonesas como C1815 o A1015 suelen ser E-C-B. Se recomienda verificar siempre con el multímetro o datasheet antes de conectar.
¿Qué transistores debo usar para conmutar cargas de mayor corriente?
Para cargas que requieran más corriente (como pequeños motores o relés), los más robustos de este kit son el S8050C (NPN) y el S8550D (PNP), que pueden manejar corrientes de colector significativamente más altas que los modelos de señal pequeña.
¿El transistor S9018H sirve para audio?
Aunque puede funcionar, el S9018H está diseñado específicamente para aplicaciones de radiofrecuencia (RF) de alta frecuencia (VHF/UHF). Para audio estándar, es mejor utilizar el C1815, 2N3904 o S9014 que tienen un perfil de ruido más adecuado para esas frecuencias.
¿Puedo reemplazar un BC547 con alguno de estos?
Sí. El 2N3904, el C1815 o el S9014 son reemplazos funcionales muy cercanos para el BC547 en la mayoría de los circuitos de propósito general, aunque debes prestar atención a que el orden de las patas puede estar invertido (el BC547 suele ser C-B-E).
