$ 6.500 IVA incluido
La Pantalla LCD 12864-06D es un display LCD azul, con interfaz SPI.
Compatible con proyectos en Arduino.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Información

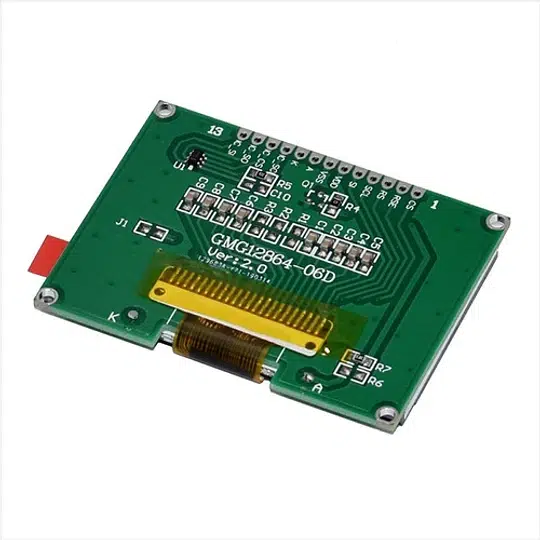

La pantalla GMG12864-06D es una pantalla LCD gráfica monocromática de 128×64 píxeles, ideal para aplicaciones en sistemas embebidos, paneles de control y dispositivos de medición. Utiliza el controlador ST7920 o KS0108, permitiendo su operación en modo paralelo o SPI. Compatible con Arduino, ESP32, STM32 y Raspberry Pi.
Especificaciones
| Especificación | Detalle |
|---|---|
| Tipo de Pantalla | LCD Gráfica Monocromática |
| Alimentación | 5V DC |
| Voltaje de Operación | 5V |
| Resolución | 128 x 64 píxeles |
| Controlador | ST7920 / KS0108 |
| Interfaz | Paralelo (8-bit) / SPI |
| Retroiluminación | LED Azul con ajuste de brillo |
| Compatibilidad | Arduino, ESP32, STM32, Raspberry Pi |
Documentación
Información Adicional
La pantalla LCD GMG12864-06D es un módulo gráfico monocromático de 128×64 píxeles, compatible con microcontroladores y plataformas como Arduino, STM32 y ESP32. Utiliza el controlador ST7565 y se comunica mediante una interfaz SPI, lo que permite un bajo consumo de pines.
Este módulo es ideal para aplicaciones donde se requiera mostrar gráficos y texto, como en sistemas embebidos, automatización y dispositivos de monitoreo.
El módulo GMG12864-06D utiliza el controlador ST7565, que permite manejar la pantalla mediante una interfaz SPI. Este controlador maneja la matriz de píxeles y permite realizar operaciones de escritura y actualización gráfica con bajo consumo de energía.
La comunicación SPI se realiza a través de los pines de datos MOSI, SCK, CS y A0, lo que simplifica la conexión a microcontroladores y minimiza el uso de pines.
Ventajas y Aplicaciones
- Interfaz SPI que minimiza el uso de pines
- Compatible con múltiples plataformas de desarrollo
- Retroiluminación ajustable para mejorar la visibilidad
- Bajo consumo de energía
- Ideal para aplicaciones de monitoreo, automatización y sistemas embebidos
Enlaces externos
Preguntas Frecuentes
¿Qué tipo de pantalla es la GMG12864-06D y cuál es su resolución?
La GMG12864-06D es una pantalla LCD gráfica monocromática con una resolución de 128×64 píxeles. Esto permite mostrar imágenes, gráficos y texto con un nivel de detalle considerable para aplicaciones de visualización.
¿Qué controlador utiliza esta pantalla y cómo afecta esto a su conectividad y programación?
Esta pantalla utiliza el controlador ST7920 (o KS0108), que es muy común y bien soportado en el ecosistema de microcontroladores. Permite la comunicación tanto en modo paralelo de 8 bits como en interfaz SPI, lo que brinda flexibilidad en la conexión y minimiza el uso de pines en tu proyecto.
¿Cómo se conecta esta pantalla LCD GMG12864-06D a placas de desarrollo como Arduino o Raspberry Pi?
Gracias a su interfaz SPI, se conecta a placas como Arduino, ESP32, STM32 y Raspberry Pi utilizando unos pocos pines (generalmente MOSI, SCK, CS y A0). Esto facilita su integración y libera pines en tu microcontrolador para otras funciones o sensores.
¿Qué significa que la pantalla tenga retroiluminación LED azul y sea compatible con Arduino?
La retroiluminación LED azul mejora la visibilidad en condiciones de poca luz y puede tener un ajuste de brillo, lo que la hace práctica para diversos entornos. Su compatibilidad con Arduino significa que existen librerías y ejemplos de código disponibles que facilitan enormemente la programación y el despliegue de información en la pantalla.
¿Para qué tipo de proyectos electrónicos es más adecuada esta pantalla LCD gráfica?
Es ideal para proyectos que requieren mostrar información detallada, como sistemas de monitoreo (temperatura, humedad, estado de sensores), paneles de control para proyectos de automatización, pequeños dispositivos de medición, interfaces de usuario personalizadas para robots o equipos electrónicos, y cualquier aplicación donde se necesite una visualización gráfica más allá de simples LEDs.
¿Qué voltaje de operación y consumo de energía tiene esta pantalla?
La pantalla opera con una alimentación de 5V DC. Su consumo de energía es generalmente bajo, lo cual la hace adecuada para proyectos alimentados por batería o con fuentes de energía limitadas.
