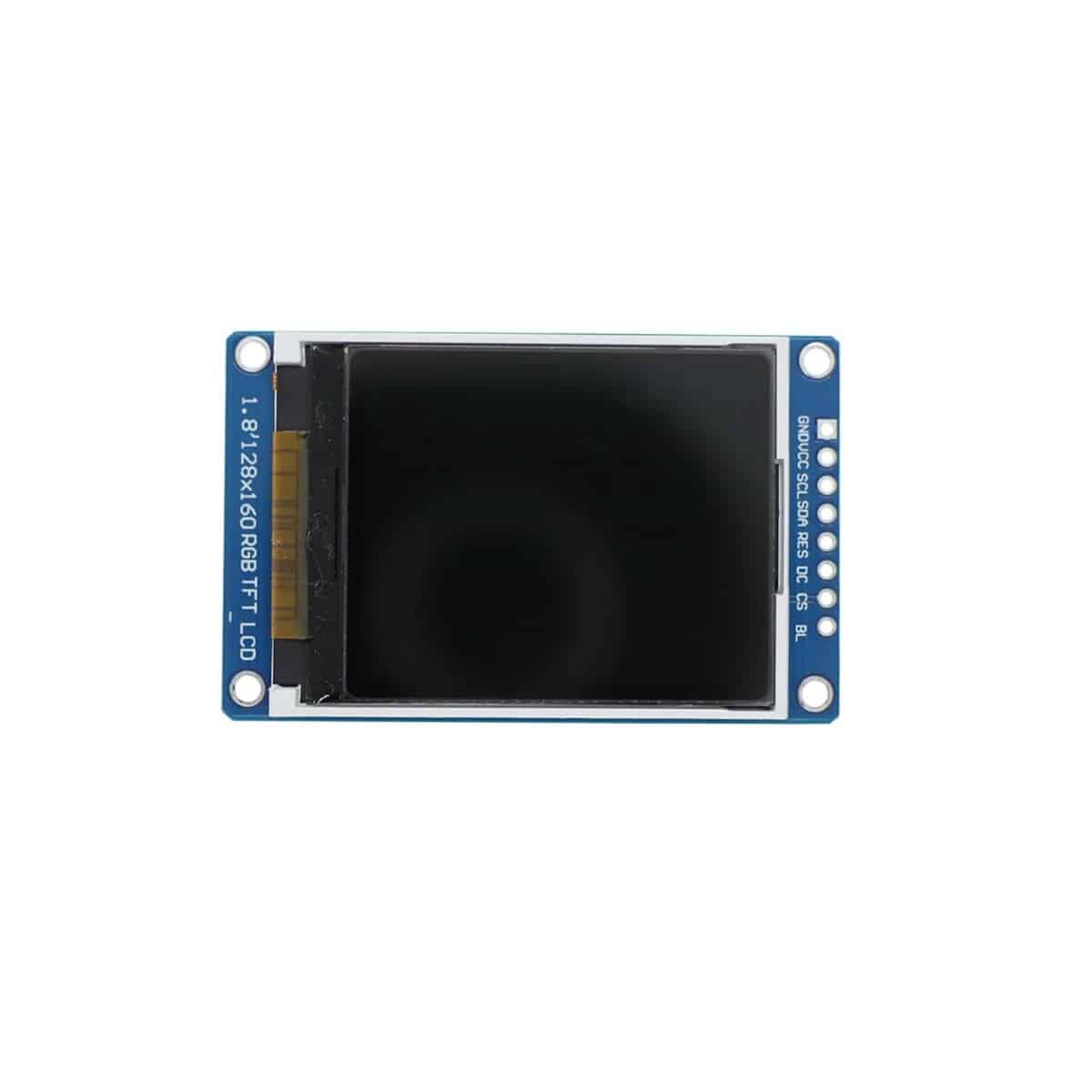

Pantalla TFT LCD de 1.8″

Esta pantalla TFT LCD de 1.8 pulgadas utiliza el popular controlador IC ST7735S. Para la comunicación con un microcontrolador (como Arduino, ESP32, Raspberry Pi Pico, etc.), emplea una interfaz SPI (Serial Peripheral Interface). Esta interfaz es eficiente y requiere un número relativamente bajo de pines del microcontrolador para la transmisión de datos y comandos de control a la pantalla.

La conexión de esta pantalla TFT a un microcontrolador se realiza de la siguiente manera:

• GND: Conectar a la tierra (GND) del microcontrolador y de la fuente de alimentación.
• VCC: Alimentación de la pantalla, debe conectarse a una fuente de 3.3V. No la conectes directamente a 5V, ya que podrías dañar la pantalla o el controlador ST7735S.
• SCL (Serial Clock): Pin de reloj SPI. Conectar a la salida SCK/SCLK del microcontrolador.
• SDA (Serial Data In / MOSI): Pin de datos SPI (Master Out Slave In). Conectar a la salida MOSI del microcontrolador.
• RES (Reset): Pin de reinicio del controlador de la pantalla. Se controla con un pin digital del microcontrolador. Un pulso bajo reinicia la pantalla.
• DC (Data/Command): Pin de selección entre Datos y Comandos. Se controla con un pin digital del microcontrolador. Nivel bajo para comando, nivel alto para datos.
• CS (Chip Select): Pin de selección del chip SPI. Se controla con un pin digital del microcontrolador. Un nivel bajo activa la comunicación con la pantalla.
• BLK (Backlight Control): Pin para controlar la retroiluminación LED. Puede conectarse a un pin digital del microcontrolador para encender/apagar o a un pin PWM para controlar el brillo.

Consideraciones de Niveles Lógicos: Dado que la pantalla opera a 3.3V (VCC), las señales de control (SCL, SDA, RES, DC, CS, BLK) también deben ser de 3.3V. Si utilizas un microcontrolador de 5V (como un Arduino Uno clásico), es imprescindible utilizar un convertidor de niveles lógicos bidireccional para las líneas SPI (SCL, SDA) y unidireccional para las otras líneas de control (RES, DC, CS, BLK) para proteger la pantalla. Los microcontroladores de 3.3V (como ESP32, Raspberry Pi Pico, Arduino Due) pueden conectarse directamente.

Una pantalla TFT de 1.8 pulgadas con una resolución de 128×160 píxeles es ideal para una variedad de aplicaciones donde se requiere una visualización gráfica a color compacta y clara:

• Dispositivos IoT (Internet de las Cosas): Para mostrar datos de sensores, estados de conexión, menús de configuración simples o pequeñas interfaces gráficas de usuario (GUI).
• Dispositivos Portátiles: En wearables, pequeños instrumentos de medición, o reproductores de medios compactos donde el espacio es limitado pero se necesita más información que la que puede ofrecer un display de caracteres.
• Proyectos DIY y Educativos: Perfecta para aprender sobre gráficos en microcontroladores, mostrar iconos, texto formateado, gráficos de barras, o incluso animaciones y juegos simples.
• Paneles de Control Pequeños: Como interfaz visual para pequeños equipos o maquinaria.

Su tamaño permite «imágenes claras y detalladas» para la visualización de información esencial sin ocupar mucho espacio.

Estos pines son fundamentales para la comunicación y control de la pantalla a través de la interfaz SPI:

• SCL (Serial Clock): Sincroniza la transferencia de datos entre el microcontrolador (master) y la pantalla (slave). Los datos se leen o escriben en los flancos de esta señal de reloj.
• SDA (Serial Data / MOSI – Master Out Slave In): Es la línea por la cual el microcontrolador envía los datos de píxeles y los comandos a la pantalla.
• RES (Reset): Permite reiniciar el controlador ST7735S de la pantalla a su estado por defecto. Generalmente se mantiene en ALTO y se lleva a BAJO momentáneamente para realizar un reset.
• DC (Data/Command Select): Este pin le indica al controlador de la pantalla si la información que se está enviando por la línea SDA es un comando de control (ej. para configurar la pantalla, definir una ventana de dibujo) o si son datos de píxeles para ser mostrados.
• CS (Chip Select): En un bus SPI con múltiples dispositivos, este pin se utiliza para seleccionar la pantalla específica con la que el microcontrolador desea comunicarse. Se lleva a BAJO para habilitar la comunicación con esta pantalla.

El pin BLK (Backlight) se utiliza para controlar la retroiluminación LED de la pantalla TFT. La retroiluminación es lo que ilumina los píxeles para que sean visibles.

• Encendido/Apagado Simple: Puedes conectar este pin a un pin de salida digital de tu microcontrolador. Poniendo el pin del MCU en ALTO (o BAJO, dependiendo de la lógica del control de backlight del módulo específico, aunque usualmente ALTO enciende) se encenderá la retroiluminación, y en BAJO se apagará. Esto permite ahorrar energía cuando la pantalla no necesita estar visible.
• Control de Brillo con PWM: Para un control de brillo variable, puedes conectar el pin BLK a un pin de salida PWM (Modulación por Ancho de Pulso) de tu microcontrolador. Al variar el ciclo de trabajo (duty cycle) de la señal PWM (de 0% a 100%), puedes modular la intensidad promedio de la retroiluminación, permitiéndote ajustar el brillo a diferentes niveles. Una frecuencia PWM de unos pocos kHz suele ser adecuada. Algunos módulos pueden requerir que la señal PWM controle un transistor externo si el pin BLK no está diseñado para ser modulado directamente con alta frecuencia o si el consumo de la retroiluminación es alto, pero para muchas pantallas TFT pequeñas, se puede controlar directamente o el pin BLK ya controla un transistor interno.

Existen varias librerías populares y bien soportadas para trabajar con pantallas TFT basadas en el controlador ST7735S, facilitando el dibujo de texto, gráficos, y la gestión de la pantalla:

• Para Arduino y plataformas compatibles (incluyendo ESP32 con el core de Arduino):
  • Adafruit ST7735 and ST7789 Library: Desarrollada por Adafruit, es una librería muy popular, fácil de usar y bien documentada. Viene con la librería gráfica GFX de Adafruit, que proporciona funciones para dibujar píxeles, líneas, rectángulos, círculos, texto, etc.
  • TFT_eSPI by Bodmer: Una librería altamente optimizada y muy potente, especialmente popular para ESP8266 y ESP32, aunque también soporta otras arquitecturas. Es conocida por su velocidad y flexibilidad, y es compatible con el ST7735S. Ofrece muchas funcionalidades avanzadas y fuentes personalizadas.
• Para MicroPython/CircuitPython:
  • Existen drivers específicos para el ST7735S en el ecosistema de CircuitPython de Adafruit y también implementaciones de terceros para MicroPython que permiten controlar la pantalla.

Estas librerías abstraen la comunicación SPI de bajo nivel y los comandos del controlador ST7735S, permitiéndote enfocarte en lo que quieres mostrar en la pantalla.

Si bien las pantallas OLED son conocidas por su excelente contraste y negros verdaderos, las pantallas TFT como esta con controlador ST7735S ofrecen sus propias ventajas para ciertas aplicaciones gráficas:

• Resolución y Densidad de Píxeles: Para un tamaño dado y costo similar, las pantallas TFT a menudo pueden ofrecer resoluciones más altas o una mayor densidad de píxeles (como los 128×160 en esta pantalla de 1.8″), lo que permite mostrar «imágenes claras y detalladas» con más información o gráficos más finos.
• Reproducción de Color y Brillo: Las pantallas TFT son capaces de mostrar una amplia gama de colores (típicamente 16-bit de color, 65K colores, o incluso 24-bit para algunos controladores). Suelen ser más brillantes que las OLED de tamaño similar, lo que las hace más legibles en condiciones de iluminación ambiental más intensas gracias a su potente retroiluminación. La descripción menciona «colores más ricos» para las TFT.
• Velocidad de Refresco: Las interfaces SPI, junto con controladores optimizados como el ST7735S, pueden permitir velocidades de refresco bastante buenas para animaciones fluidas y actualizaciones rápidas de la interfaz de usuario en la pantalla, adecuadas para muchas aplicaciones embebidas.
• Costo-Efectividad para Color: Generalmente, las pantallas TFT a color tienden a ser más costo-efectivas que las OLED a color de tamaños y resoluciones comparables, especialmente a medida que aumenta el tamaño.

Estas características las hacen una opción sólida y versátil para «aplicaciones IoT, dispositivos portátiles y desarrollos DIY» que requieren una interfaz gráfica a color.

El rango de temperatura de operación especificado de -20°C a 70°C indica que esta pantalla TFT es bastante robusta y puede utilizarse de forma fiable en una amplia variedad de condiciones ambientales:

• Aplicaciones Interiores: Funcionará sin problemas en la mayoría de los entornos interiores con temperatura controlada (hogar, oficina, laboratorio).
• Dispositivos Portátiles: Adecuada para dispositivos que pueden ser llevados al exterior, siempre que no se expongan a temperaturas que excedan estos límites durante periodos prolongados.
• Entornos Industriales Ligeros o Automotrices (Interiores): Puede ser utilizada en tableros de control o interfaces dentro de vehículos o maquinaria ligera donde las temperaturas se mantengan dentro de este rango.

Consideraciones de Diseño para la Durabilidad:

• Extremos de Temperatura: Evita operar la pantalla de forma continua en los límites extremos del rango (-20°C o 70°C) si es posible, ya que esto podría acortar su vida útil a largo plazo. El rendimiento, como el tiempo de respuesta de los píxeles, también puede verse afectado en temperaturas muy bajas.
• Disipación de Calor: Aunque la pantalla en sí no genera una cantidad masiva de calor, la retroiluminación sí lo hace. Asegúrate de que haya una ventilación adecuada alrededor de la pantalla, especialmente si está encerrada en un gabinete pequeño, para evitar que la temperatura interna del dispositivo exceda los 70°C.
• Luz Solar Directa: La exposición prolongada a la luz solar directa puede calentar la pantalla por encima de su límite operativo y también puede degradar los materiales de la pantalla y reducir la legibilidad.
• Humedad y Condensación: Aunque el rango de temperatura es amplio, la pantalla no está diseñada para ser resistente al agua (a menos que se especifique un grado IP). Protege la pantalla de la humedad excesiva y la condensación, que pueden ocurrir con cambios bruscos de temperatura.

Operar dentro del rango especificado y protegerla de condiciones ambientales extremas no cubiertas (como la humedad) ayudará a asegurar una larga vida útil.
