El precio original era: $ 35.300.$ 29.990El precio actual es: $ 29.990. IVA incluido
Placa de desarrollo con XIAO ESP32 S3 Plus para pantallas ePaper de 24 pines. Diseño de interfaces sin código con SenseCraft HMI, ideal para aplicaciones IoT de bajo consumo.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es el XIAO ePaper Display Board EE05?

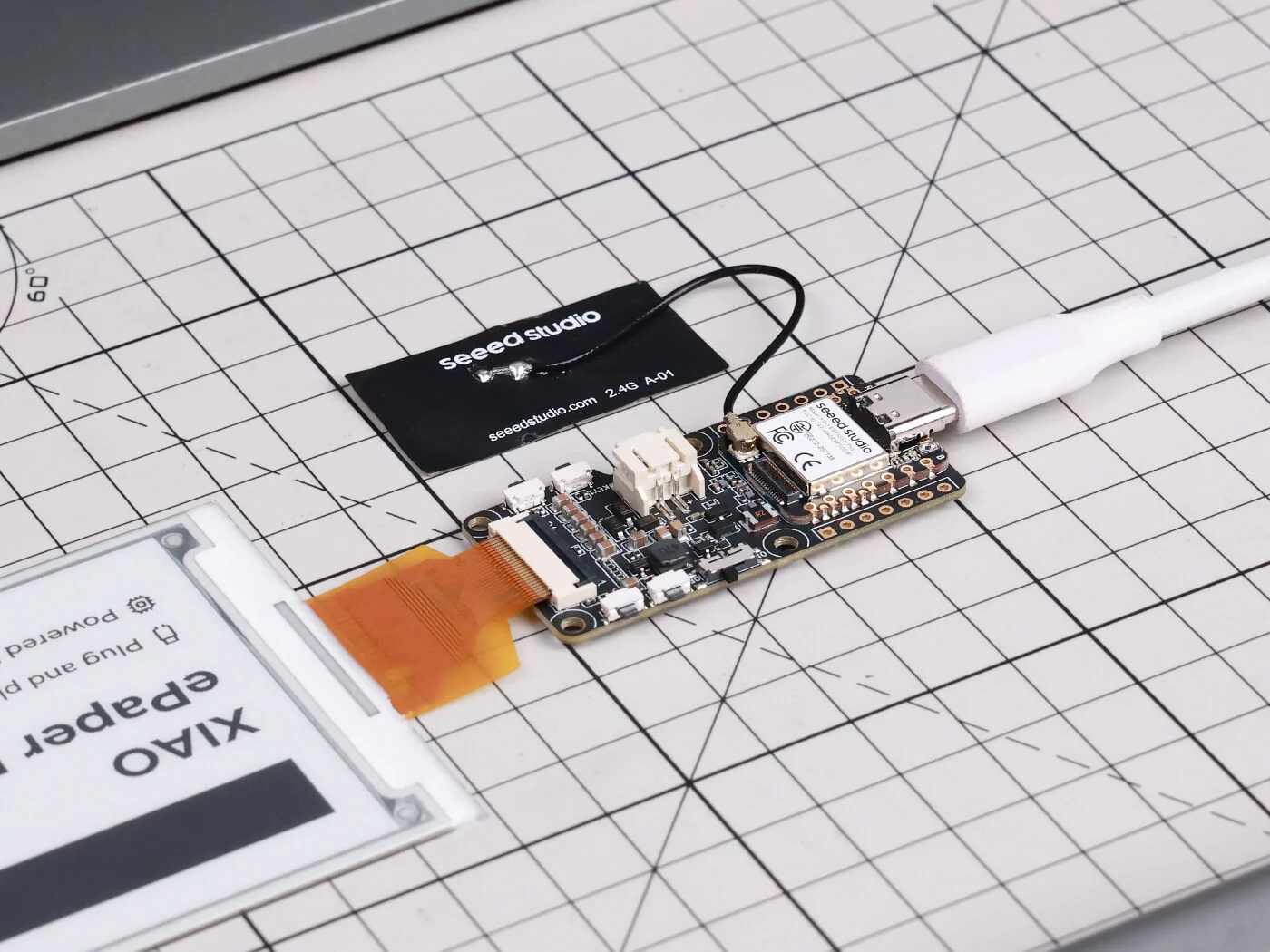

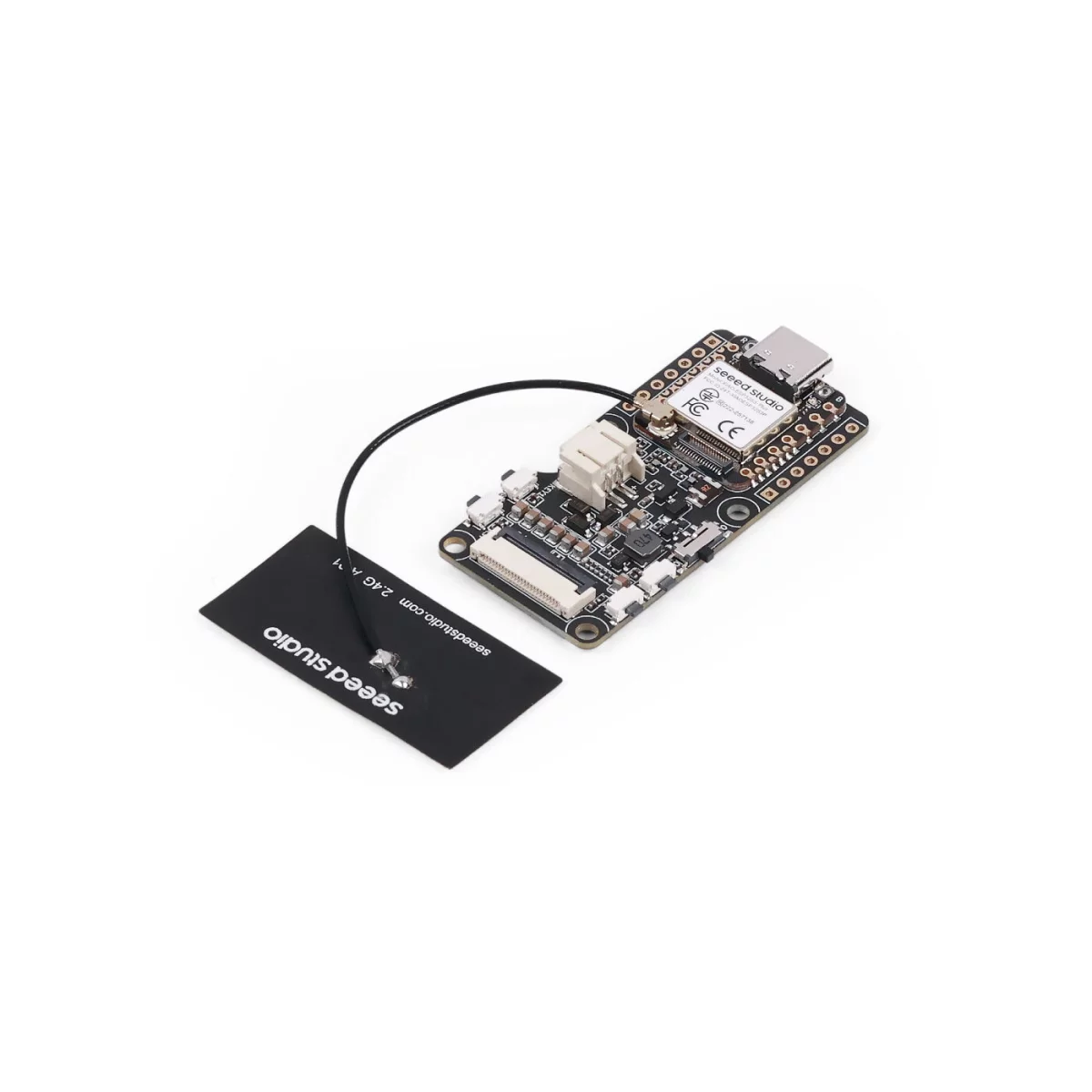

El XIAO ePaper Display Board EE05 es una placa de desarrollo compacta basada en el módulo XIAO ESP32 S3 Plus de Seeed Studio, diseñada para integrar pantallas de tinta electrónica (ePaper) de 24 pines en proyectos de bajo consumo energético. A diferencia de las pantallas LCD o OLED convencionales, la tecnología ePaper consume energía únicamente durante la actualización del contenido, lo que permite que la imagen mostrada persista de forma indefinida sin alimentación continua. Esta característica la convierte en la opción ideal para etiquetas inteligentes, dashboards de sensores IoT, señalética digital y cualquier dispositivo alimentado por batería que requiera visualización estática o de actualización poco frecuente. La placa incorpora el potente SoC ESP32 S3 con conectividad WiFi y Bluetooth 5.0 LE, procesamiento de doble núcleo Xtensa LX7 y plena compatibilidad con el ecosistema XIAO de Seeed Studio.

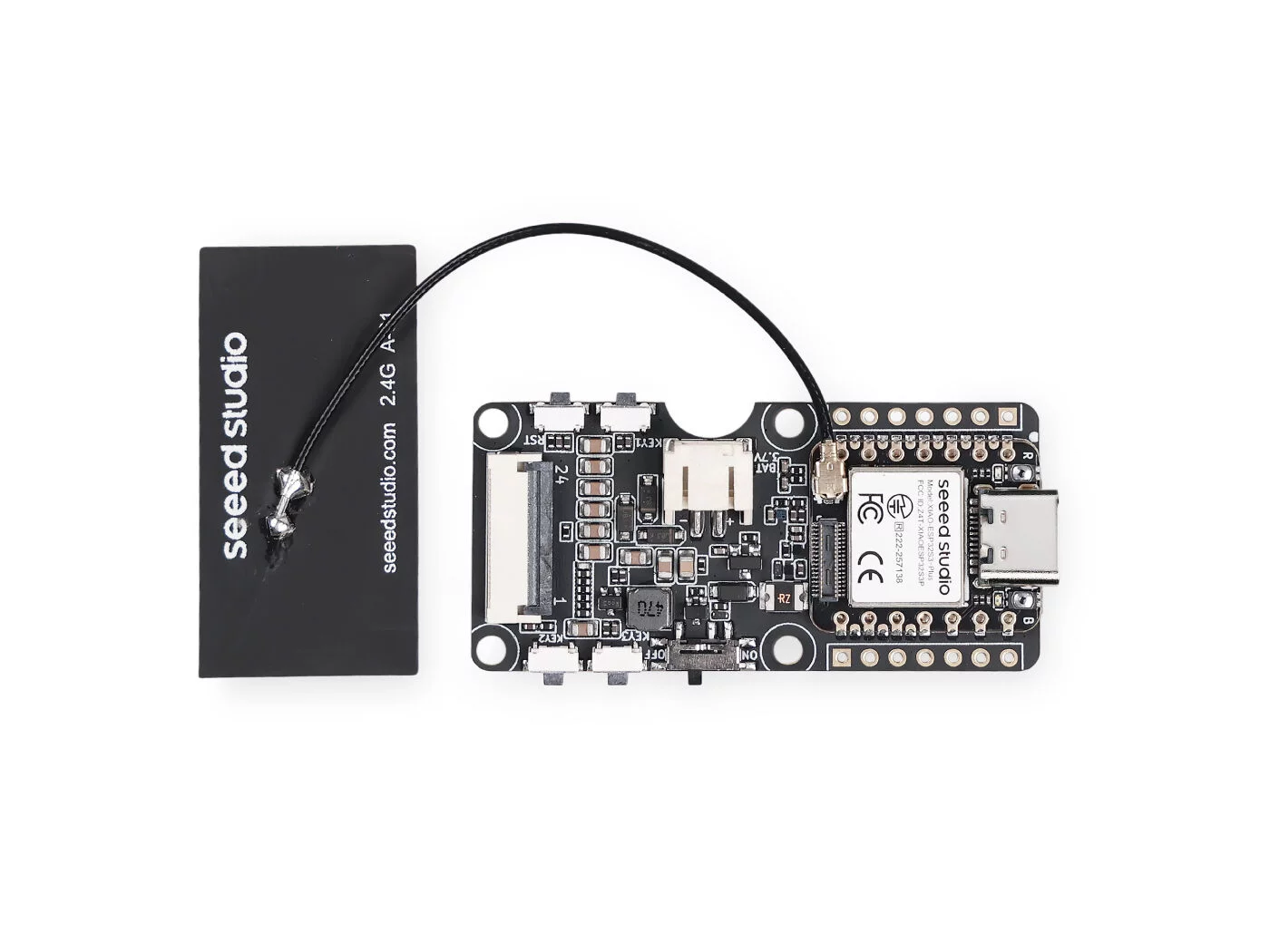

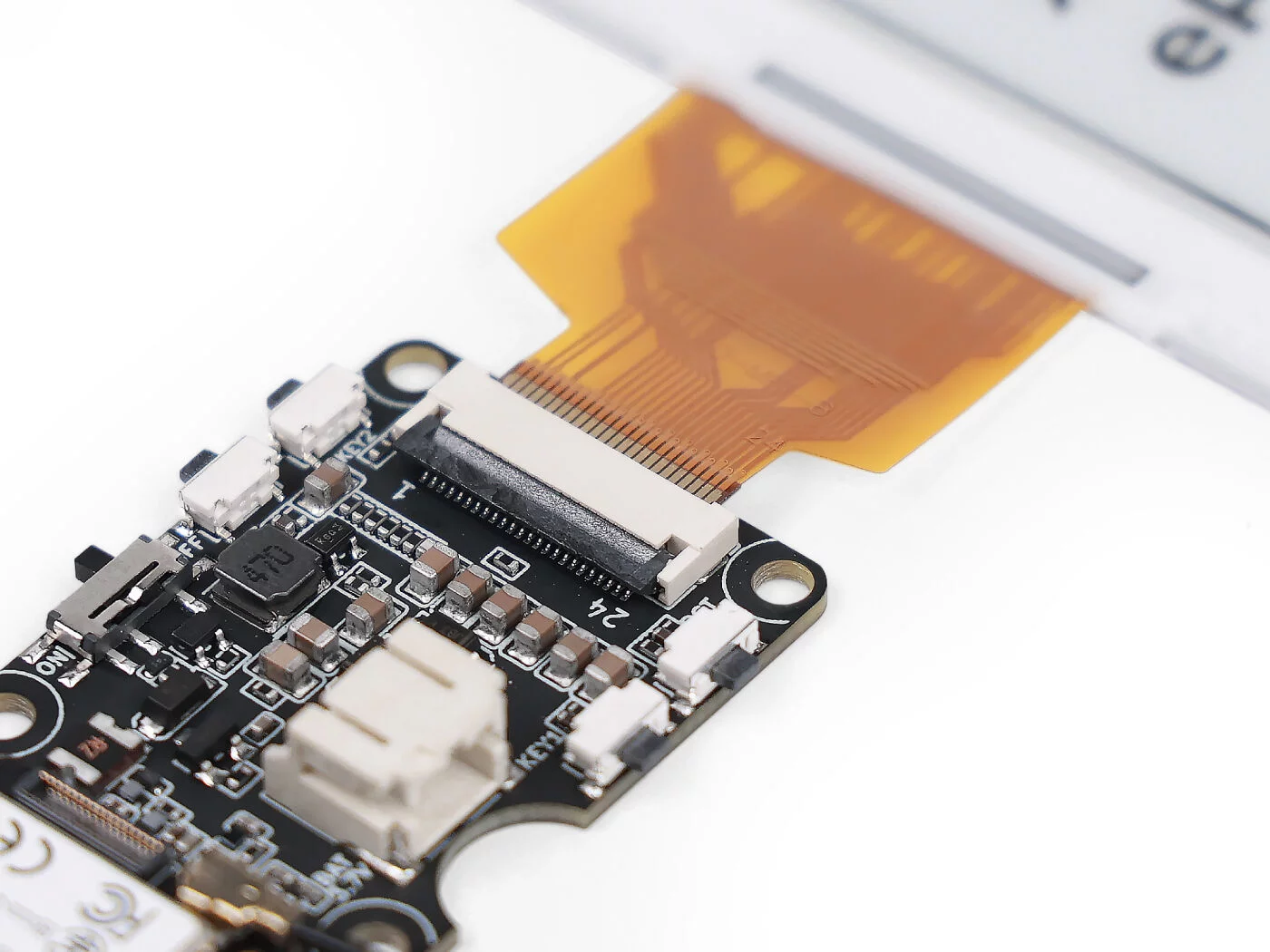

La arquitectura del EE05 combina el módulo XIAO ESP32 S3 Plus con un conector estándar de 24 pines para pantallas ePaper, pines de extensión IO para periféricos adicionales, un conector de batería y un interruptor de encendido integrado. Este diseño modular permite seleccionar la pantalla ePaper adecuada para cada aplicación y conectarla directamente a la placa sin soldadura adicional, manteniendo un perfil físico reducido y un flujo de ensamblaje simple. La compatibilidad con la plataforma SenseCraft HMI agrega la capacidad de diseñar y desplegar interfaces de usuario de forma visual, sin necesidad de escribir código, lo que acelera significativamente el tiempo de desarrollo de prototipos y productos finales.
Características Técnicas
El núcleo de la placa es el módulo XIAO ESP32 S3 Plus, que integra un procesador de doble núcleo Xtensa LX7 con conectividad WiFi 802.11 b/g/n y Bluetooth 5.0 LE. El conector de 24 pines expuesto en la placa es compatible con la amplia gama de módulos ePaper del catálogo de Seeed Studio, abarcando distintos tamaños, resoluciones y cantidad de colores. La extensión de pines IO permite conectar sensores, módulos de comunicación u otros periféricos sin necesidad de adaptadores externos. El conector de batería con interruptor integrado facilita la operación autónoma prolongada, aprovechando al máximo la baja demanda energética característica de la tecnología eInk.
Especificaciones del Módulo
| Parámetro | Valor |
|---|---|
| Módulo principal | XIAO ESP32 S3 Plus |
| Conector de pantalla | 24 pines, estándar ePaper Seeed Studio |
| Conectividad inalámbrica | WiFi 802.11 b/g/n, Bluetooth 5.0 LE |
| Extensión IO | Pines de expansión para periféricos |
| Alimentación | Conector de batería con interruptor de encendido |
| SKU Seeed Studio | 100057220 |
Software y Herramientas
| Herramienta | Descripción |
|---|---|
| SenseCraft HMI | Plataforma sin código para diseño y despliegue de interfaces de usuario |
| Entorno de programación | Compatible con Arduino IDE y ESP IDF |
| Ecosistema | XIAO de Seeed Studio |
Compatibilidad de Pantallas ePaper
| Característica | Detalle |
|---|---|
| Tipo de conector | 24 pines estándar |
| Tecnología de pantalla | Tinta electrónica (ePaper / eInk) |
| Selección de pantalla | Amplia gama de tamaños y colores del catálogo Seeed Studio |
| Persistencia de imagen | Sin consumo en estado estático |
Aplicaciones
- Etiquetas de precio electrónicas para retail e inventarios
- Dashboards de sensores IoT con actualización periódica y bajo consumo
- Señalética digital alimentada por batería
- Estaciones meteorológicas compactas con display persistente
- Dispositivos de monitoreo ambiental con visualización local
- Proyectos educativos de electrónica y programación con pantallas ePaper
Preguntas Frecuentes
¿Qué pantallas ePaper son compatibles con la placa EE05?
La placa EE05 cuenta con un conector de 24 pines compatible con la gama de pantallas ePaper del ecosistema Seeed Studio. Se recomienda revisar la guía de selección en la wiki oficial de Seeed para elegir el módulo de pantalla correcto según tamaño, resolución y cantidad de colores requerida para el proyecto.
¿Es necesario saber programar para usar el EE05 con SenseCraft HMI?
No. La plataforma SenseCraft HMI permite diseñar y desplegar interfaces de usuario de forma visual, sin escribir código. Es especialmente útil para prototipos rápidos o para usuarios sin experiencia previa en programación de microcontroladores que igualmente necesitan un display funcional y configurable.
¿Puede el EE05 operar de forma autónoma con batería?
Sí. La placa incorpora un conector de batería y un interruptor de encendido que permiten prescindir de la alimentación USB en el producto final. Gracias a que las pantallas ePaper solo consumen energía durante la actualización de la imagen, la autonomía puede extenderse durante semanas o incluso meses según la frecuencia de refresco configurada en la aplicación.
¿El EE05 es intercambiable con los modelos EE04 o EE03 de la misma familia?
El EE05 es parte de la familia de placas de display ePaper XIAO de Seeed Studio, pero cada modelo de la serie está orientado a distintos módulos de pantalla y factores de forma. No es un reemplazo directo de los modelos anteriores: su diferenciador es el soporte para pantallas de 24 pines y el módulo XIAO ESP32 S3 Plus integrado. Se debe verificar la compatibilidad del conector y la pantalla antes de sustituir otro modelo de la familia.
Complementa tu proyecto
Información adicional
| Módulo principal | XIAO ESP32 S3 Plus |
|---|---|
| Conector pantalla | 24 pines ePaper |
| Conectividad | WiFi 802.11 b/g/n y Bluetooth 5.0 LE |
| Software | SenseCraft HMI (sin código) |
| Alimentación | Conector de batería con interruptor de encendido |
| Ecosistema | XIAO, Seeed Studio |
| N° de parte (MPN) | EE05 |
