$ 1.190 IVA incluido

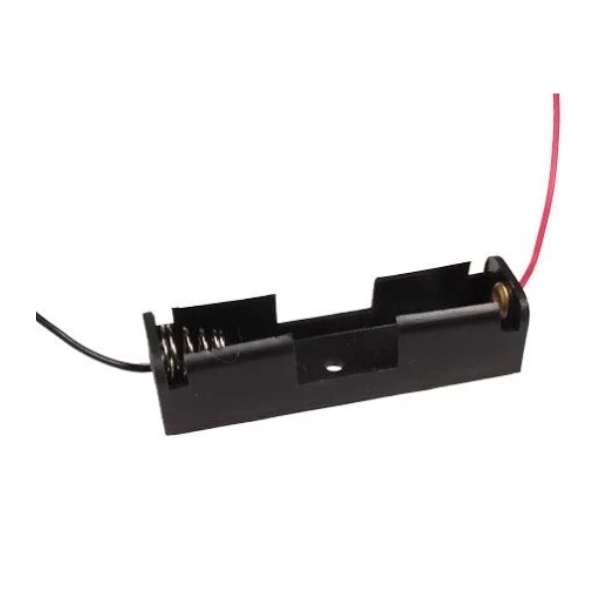

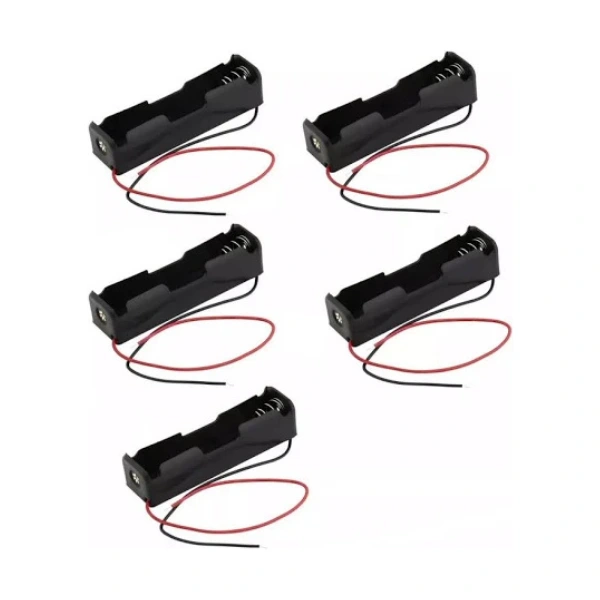

Porta batería individual para 1 celda tamaño AA. Ofrece salida de 1.5V (alcalina) o 1.2V (recargable). Fabricado en plástico ABS duradero con cables de 15cm (Rojo/Negro) pre-estañados para fácil soldadura. Ideal para proyectos Arduino, prototipos y reparaciones. Montaje sencillo.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El Porta Batería AA×1 es un componente electromecánico diseñado para alojar una celda de tamaño estándar AA (UM-3). Este soporte proporciona una salida de voltaje nominal de 1.5V DC (cuando se utilizan pilas alcalinas o de zinc-carbono) o 1.2V DC (con baterías recargables NiMH). Fabricado típicamente en plástico ABS resistente a impactos, asegura una retención firme de la batería gracias a sus contactos de acero niquelado bajo presión de resorte.
Incluye cables de conexión (pigtails) de aproximadamente 15 cm con calibres estándar (usualmente 26 AWG), facilitando su soldadura directa a placas de circuito impreso (PCB) o la conexión a protoboards. Es ideal para alimentación de circuitos lógicos, proyectos con microcontroladores de bajo consumo, juguetes y reparaciones de equipos portátiles.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Voltaje nominal de salida (Alcalina) | 1.5 V |
| Voltaje nominal de salida (Recargable) | 1.2 V |
| Corriente máxima soportada (Cables) | 1 A – 2 A (dependiendo del calibre) |
| Configuración de celdas | 1S (1 Serie) |
| Resistencia de contacto | < 30 mΩ |
| Aislamiento dieléctrico | 500V DC / 1 min |
Especificaciones Físicas y Ambientales
| Característica | Valor Típico |
|---|---|
| Material del cuerpo | Plástico ABS / Polipropileno |
| Rango de temperatura de operación | -25°C a +85°C |
| Material de los contactos | Acero niquelado o Latón |
| Inflamabilidad | UL94V-0 (según modelo) |
Características de Conexión y Montaje
| Característica | Valor |
|---|---|
| Tipo de cable | Rojo (+) y Negro (-) |
| Longitud de cable | 150 mm (±5 mm) |
| Calibre del conductor | 26 AWG |
| Terminales de cable | Pelados y estañados (5 mm) |

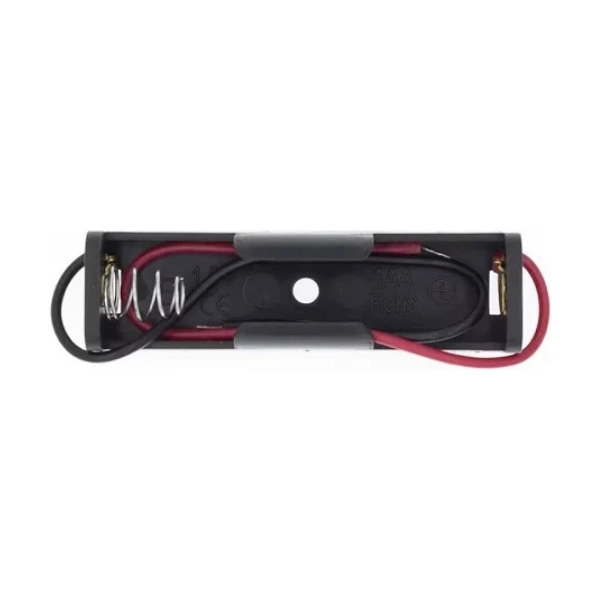

| Montaje | Orificio central para tornillo M3 o adhesivo |
| Dimensiones aprox. (L x An x Al) | 57 mm x 17 mm x 14 mm |
Preguntas Frecuentes
¿Puedo usar este porta baterías con una pila recargable de 1.2V?
Sí, es totalmente compatible con baterías AA de NiMH o NiCd. Sin embargo, debes considerar que el voltaje de salida será de 1.2V en lugar de 1.5V, lo cual es suficiente para la mayoría de las aplicaciones electrónicas digitales modernas.
¿Cuál es la polaridad de los cables?
El cable de color Rojo corresponde al polo positivo (+) y se conecta al terminal plano de la batería. El cable Negro corresponde al polo negativo (-) y se conecta al lado del resorte.
¿Puedo conectar dos de estos portapilas para obtener 3V?
Sí. Para obtener 3V debes conectarlos en serie: une el cable negro del primer porta baterías con el cable rojo del segundo. Los cables sobrantes (Rojo del primero y Negro del segundo) serán tus nuevos terminales positivo y negativo de 3V totales.
¿Qué tipo de tornillo necesito para fijarlo al chasis?
La mayoría de estos modelos cuentan con un orificio de montaje central avellanado o plano diseñado para tornillos métricos M3 o tornillos autorroscantes de 3mm de diámetro.
¿Sirve para baterías de Litio 14500?
Físicamente una batería 14500 (tamaño AA) cabe en el soporte. Sin embargo, debes tener precaución ya que las baterías 14500 tienen un voltaje de 3.7V. Asegúrate de que tu circuito soporte ese voltaje y que los cables del portapilas soporten la corriente de descarga si es alta.
