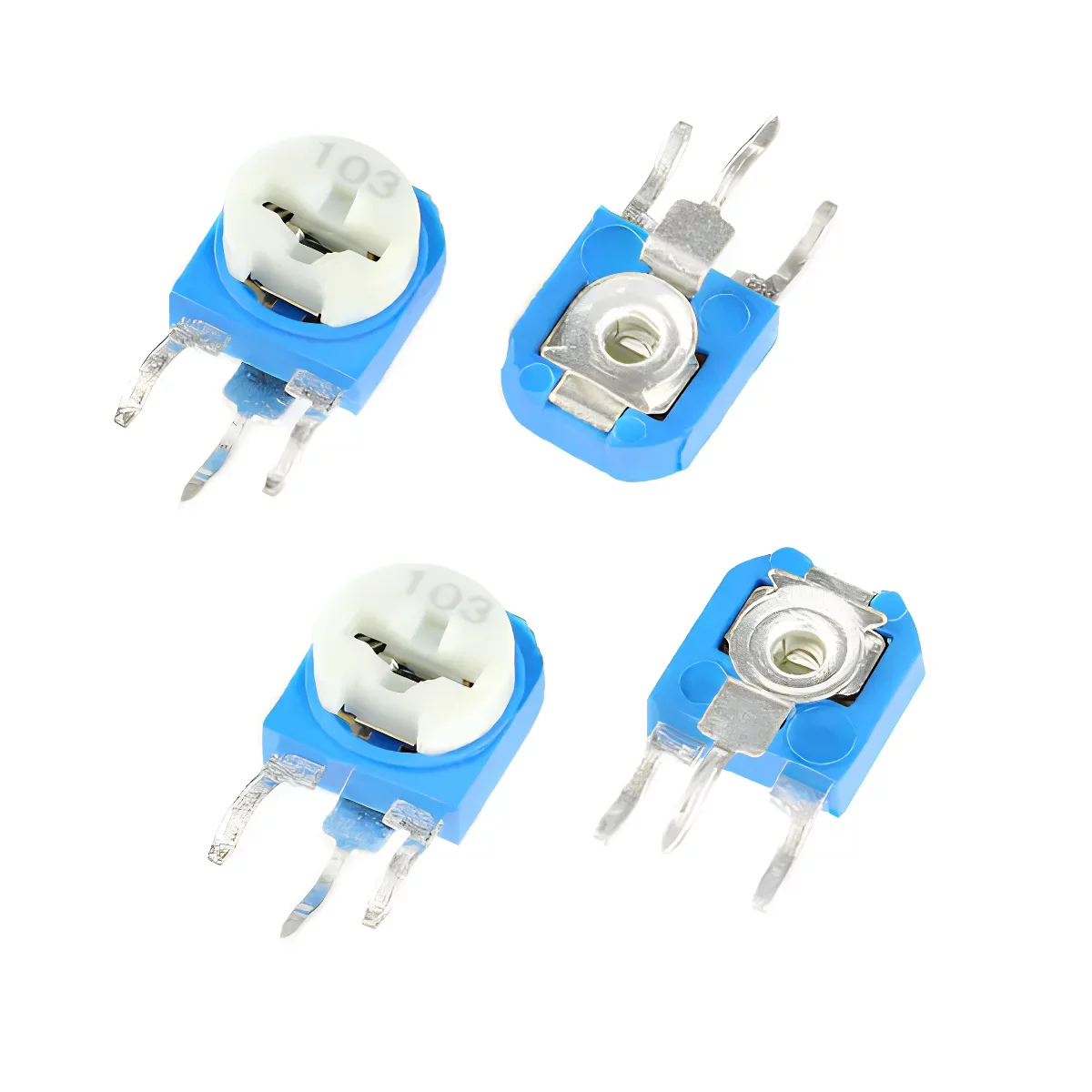

Potenciómetro de Ajuste 10k RM063
$ 500 IVA incluido
Pack de 3 potenciómetros de ajuste de 10kΩ en encapsulado RM063, con los tres pines dispuestos en triángulo. Trimpot monovuelta de 0,1W que se calibra por la cara superior con destornillador plano.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
¿Qué es el Potenciómetro de Ajuste 10k RM063?
El potenciómetro de ajuste 10k RM063 es un trimpot de montaje pasante pensado para calibrar un circuito una sola vez y dejarlo fijo. A diferencia de un potenciómetro de perilla, que el usuario manipula a diario, este se ajusta con un destornillador plano durante la puesta en marcha y conserva su posición. Los 10kΩ son el valor más usado en electrónica de señal: es el punto de partida seguro para entradas analógicas de microcontrolador y para el contraste de una pantalla LCD.
Lo que distingue a este encapsulado RM063 es la disposición de sus terminales. Los tres pines salen en triángulo, con el central desplazado respecto de los dos extremos, en vez de quedar alineados en una sola fila. Es una diferencia que importa al momento de perforar o elegir la placa: un RM063 no entra en el patrón de un trimpot de pines en línea. El tornillo de ajuste queda en la cara superior, de modo que se calibra desde arriba con la placa montada. Cada pack reúne 3 unidades del mismo valor.
Características Técnicas
El cuerpo lleva impreso el código 103, que en notación de tres cifras significa 10 seguido de tres ceros, es decir 10.000Ω. Así se identifica el valor sin medirlo cuando tienes varios trimpots sueltos.
| Parámetro | Valor |
|---|---|
| Resistencia nominal | 10kΩ |
| Código impreso | 103 |
| Tolerancia | ±20% |
| Potencia nominal | 0,1W |
| Tipo de ajuste | Monovuelta, aproximadamente 250 grados |
| Elemento resistivo | Carbón |

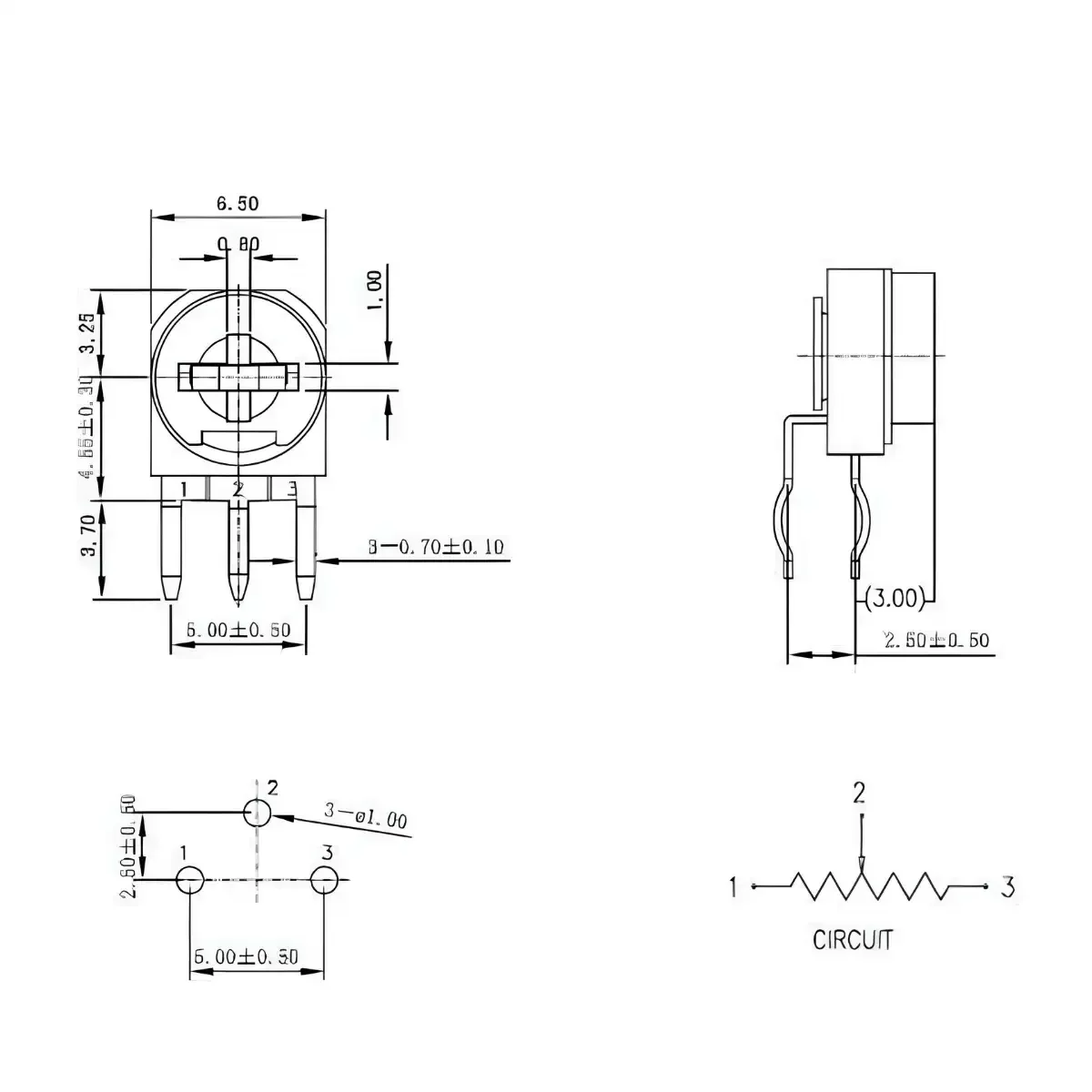

| Encapsulado | Detalle |
|---|---|
| Formato | RM063, montaje pasante |
| Disposición de pines | Triángulo, con el terminal central desplazado |
| Separación entre pines 1 y 3 | 5,00mm ±0,50 |
| Desplazamiento del pin central | 2,50mm ±0,50 |
| Perforación en la placa | 3 orificios de 1,00mm |
| Ancho del cuerpo | 6,50mm |
| Largo de los terminales | 3,70mm |
| Cara de ajuste | Superior, para destornillador plano |
| Contenido del pack | 3 unidades del mismo valor |
| Terminal | Función |
|---|---|
| Pin 1 | Un extremo de la pista resistiva |
| Pin 2 | Cursor o wiper, salida variable |
| Pin 3 | Extremo opuesto de la pista resistiva |
Aplicaciones
- Ajustar el contraste de una pantalla LCD 16×2 o 20×4
- Calibrar el punto de referencia de un sensor analógico
- Fijar la ganancia de un amplificador operacional
- Establecer el umbral de un circuito comparador
- Generar un divisor de voltaje ajustable para una entrada analógica de Arduino o ESP32
- Reemplazar un trimpot dañado en una placa cuyo patrón de perforación es en triángulo
Preguntas Frecuentes
¿En qué se diferencia el RM063 de un trimpot de pines en línea?
Solo en la disposición de los terminales, no en el comportamiento eléctrico. En el RM063 los tres pines forman un triángulo, con el central desplazado hacia un costado; en los formatos de pines en línea los tres quedan alineados. En el RM063 los orificios van a 5,00mm entre los extremos, con el central desplazado 2,50mm hacia un costado, y se perforan a 1,00mm. Ambos funcionan igual como resistencia variable, pero el patrón de la placa es distinto y no son intercambiables sin doblar los terminales. Si estás reemplazando un componente, fíjate en cómo están los orificios antes de elegir.
¿Cómo se conecta y cuál es el pinout?
Son tres terminales. Los dos extremos van a los extremos de la pista resistiva y el central es el cursor. Para usarlo como divisor de voltaje conecta un extremo a tierra, el otro extremo a tu voltaje de referencia y toma la salida variable del pin central. Ese punto medio puede ir directo a una entrada analógica de un microcontrolador. Si solo necesitas una resistencia variable de dos terminales, une el cursor con uno de los extremos.
¿Por qué 10k y no otro valor?
Los 10kΩ son el valor más versátil para trabajo con señal. Ofrecen un buen equilibrio: la corriente que circula por el divisor es baja, así que no carga la fuente, y la impedancia sigue siendo suficientemente baja para que la entrada analógica de un Arduino o un ESP32 la lea con estabilidad. Es además el valor estándar para el pin de contraste de las pantallas LCD basadas en el controlador HD44780.
¿Sirve para regular la velocidad de un motor o la intensidad de un LED de potencia?
No. Es un componente de señal con una potencia nominal de 0,1W, es decir una décima de watt. Hacer pasar por él la corriente de un motor o de un LED de potencia lo sobrecalienta y lo destruye, con riesgo de dejar el circuito en cortocircuito. Para manejar cargas usa el trimpot como referencia de ajuste y deja que un transistor, un MOSFET o un driver dedicado conmuten la corriente real.
