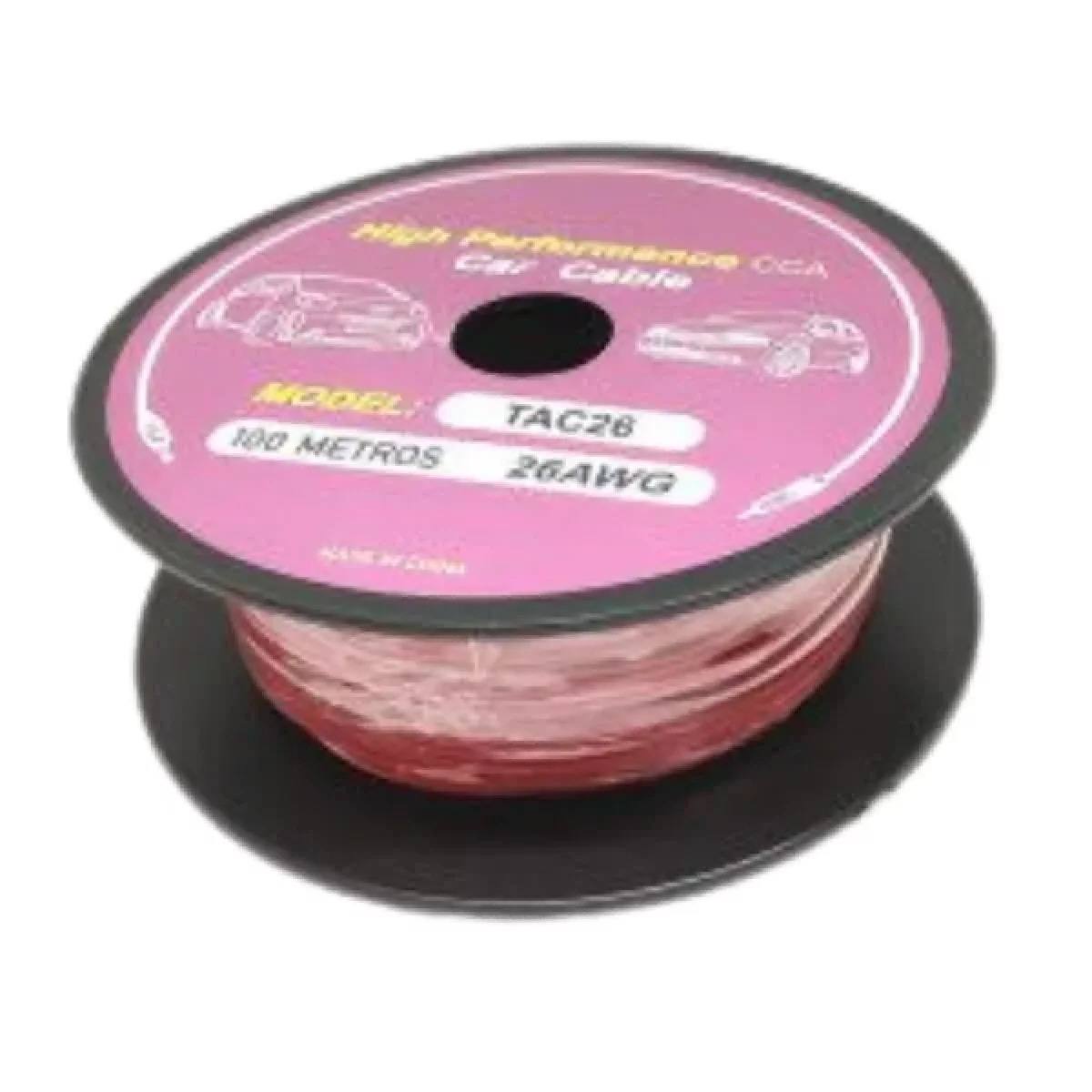

Cable TAC 26AWG Rojo 100m

¿Qué es el Cable TAC 26AWG Rojo?

El cable TAC 26AWG es un conductor eléctrico de uso general ampliamente utilizado en sistemas de control, aplicaciones automotrices y electrónica de bajo voltaje. La denominación TAC (también conocido como PRT en la industria electrónica chilena) indica que se trata de un cable con conductor de aleación metálica, es decir, no es cobre puro al 100%, sino una aleación que combina aluminio o cobre con otros metales para reducir costos manteniendo una conductividad adecuada para señales de baja potencia. El calibre 26 AWG (American Wire Gauge) corresponde a un diámetro de conductor de aproximadamente 0,405 mm, adecuado para corrientes de señal, conexiones de sensores, cableado de tableros de control y aplicaciones donde el caudal de corriente es moderado. Este rollo de 100 metros en color rojo facilita la identificación visual en instalaciones multi conductor, siendo el rojo convencionalmente asociado a líneas positivas o de fase en cableado de baja tensión. Su uso está extendido en proyectos de electrónica general, prototipado, sistemas de alarma, domótica básica y cualquier aplicación donde se requiera un conductor flexible y económico de señal.

La construcción del cable TAC 26AWG considera un conductor de aleación con aislamiento termoplástico de PVC, lo que le otorga flexibilidad para tendidos en canaletas, tableros y arneses de cableado automotriz. El aislamiento de PVC ofrece resistencia dieléctrica suficiente para voltajes de trabajo típicos en sistemas de control de baja tensión (hasta 300V en la mayoría de las especificaciones de cables PRT/TAC). El rollo viene presentado en un carrete plástico de dimensiones compactas que facilita el almacenamiento y el despliegue ordenado del conductor.

Características Técnicas

El calibre 26 AWG define directamente las propiedades eléctricas del cable. A mayor número AWG, menor es el diámetro del conductor y por tanto mayor es su resistencia eléctrica por metro lineal. Un conductor 26AWG presenta una resistencia de aproximadamente 133,9 Ω por kilómetro en cobre puro; en aleación TAC esta resistencia es algo mayor, lo que implica que para tramos largos se debe considerar la caída de tensión. Este tipo de cable es idóneo para transmisión de señales digitales y analógicas de baja potencia, conexiones entre sensores y controladores, y cableado de bus de comunicación donde la corriente de carga es inferior a 0,5A. No se recomienda para alimentación de motores, relés de alta corriente ni aplicaciones donde el conductor deba soportar más de 1A de forma continua. La flexibilidad del aislamiento PVC permite doblar y tender el cable en radios de curvatura pequeños sin riesgo de quiebre del conductor, aspecto crítico en montajes compactos dentro de cajas de control o chasís de equipos electrónicos.

Especificaciones Eléctricas y Físicas

Dimensiones del Carrete y Peso

Aplicaciones Típicas y Compatibilidad

Aplicaciones

• Cableado interno de tableros de control y automatización básica
• Conexiones de señal en sistemas automotrices y de alarma
• Tendido de bus de comunicación entre sensores y microcontroladores (Arduino, Raspberry Pi, ESP32)
• Proyectos de prototipado y electrónica general en laboratorio
• Interconexión de módulos en equipos de domótica y control doméstico
• Fabricación de arneses de cableado de señal en producción pequeña
• Reemplazo de conductores de señal en reparación de equipos electrónicos

Preguntas Frecuentes

¿El cable TAC 26AWG admite soldadura con estaño estándar de manera confiable?

Sí, pero con algunas consideraciones. Al ser un conductor de aleación y no cobre puro, la estañabilidad puede ser levemente inferior a la de un cable de cobre OFC. Se recomienda usar fundente (flux) adicional y una temperatura de soldadura ligeramente más alta (entre 360°C y 380°C) para asegurar una unión limpia. En conexiones críticas se prefiere el uso de terminales de compresión (crimpeado) sobre la soldadura, ya que el crimpeado no depende de la composición exacta del conductor.

¿Cuál es la diferencia entre cable TAC y cable de cobre puro para señales de control?

El cable TAC usa un conductor de aleación (típicamente aluminio recubierto de cobre u otras mezclas) que tiene mayor resistividad eléctrica que el cobre puro. Para señales de baja potencia y tramos cortos (menores a 10 metros), la diferencia práctica es imperceptible. En tramos largos o con señales sensibles de baja amplitud, la mayor resistencia del conductor TAC puede generar una caída de tensión o atenuación de señal mayor. Para aplicaciones de alta precisión o tramos extensos se recomienda cable de cobre puro, como el cable PRT de cobre estañado.

¿Puedo usar este rollo de 26AWG para bus CAN o RS485 en sistemas industriales?

Para bus RS485 o CAN en distancias cortas (hasta 5 metros) dentro de un tablero, el cable TAC 26AWG es funcional. Sin embargo, para instalaciones industriales con tramos mayores a 10 metros, se recomienda usar cable de par trenzado apantallado (shielded twisted pair) específicamente diseñado para comunicaciones industriales, ya que el par trenzado reduce la interferencia electromagnética (EMI) de forma significativa. El cable TAC 26AWG no es un cable de par trenzado y carece de pantalla, por lo que no está optimizado para comunicaciones industriales en ambientes ruidosos.

¿El color rojo tiene alguna implicancia técnica o es solo identificación visual?

El color es exclusivamente para identificación visual; no afecta las propiedades eléctricas del conductor. Por convención en electrónica y sistemas de control de baja tensión, el rojo se asocia a la línea positiva o VCC. Usar el rollo rojo para la línea de alimentación positiva permite identificar rápidamente la polaridad en instalaciones multi conductor, reduce errores de conexión y facilita el mantenimiento posterior. Para aprovechar el rollo completo de forma ordenada, se recomienda combinarlo con un rollo TAC 26AWG negro para el retorno o GND.
