Módulo Relé 5V de 1 Canal para Arduino
$ 1.690 IVA incluido
Módulo rele de 1 canal con control de flanco bajo a 5V, lo que permite porder conmutar el encendido o apagado de un circuito de corriente alterna.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Otros que te podrían interesar
Módulo relé de 1 canal activado por nivel bajo
Dentro de la gran variedad de proyectos que podemos realizar con Arduino, podemos llegar a desear controlar componentes de corriente alterna como ampolletas, luces o bombas de agua, los cuales no pueden ser manejados directamente desde Arduino. En estos casos es necesario utilizar Relay o Relés, estos dispositivos permiten controlar cargas de alto voltaje alterno con una señal pequeña de control.

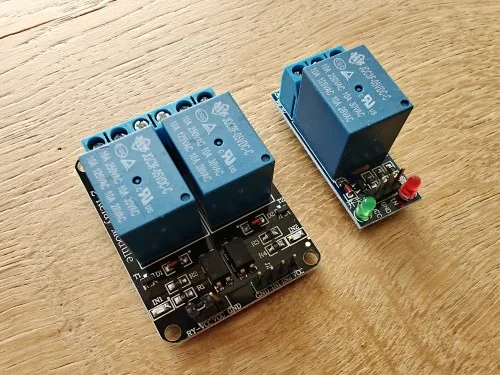

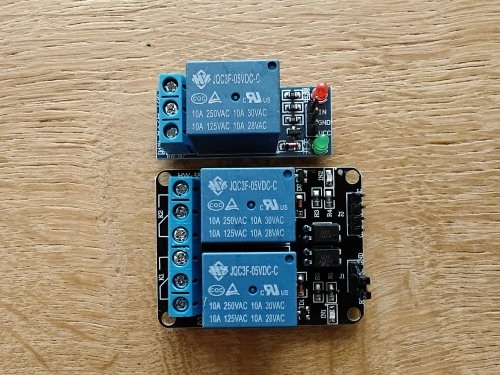

El módulo en cuestión posee 1 Relé de alta calidad, fabricado por Songle, con capacidad de manejar cargas de hasta 250V/10A. El módulo relay posee un led indicador de alimentación (rojo) y un led indicador de activación (verde). Este módulo a diferencia de los módulos relay de 2 o más canales no posee optoacopladores, en su lugar la activación del relay es mediante un transistor.
El diseño del módulo facilita el trabajo con Arduino, al igual que con muchos otros sistemas como Raspberry Pi, ESP8266 (NodeMCU y Wemos), Teensy y Pic. Este módulo Relay activa la salida normalmente abierta (NO: Normally Open) al recibir un «0» lógico (0 Voltios) y desactiva la salida con un «1» lógico (5 voltios). Para la programación del uso de Relays con Arduino se recomienda el uso de timers con la función «millis()» y de esa forma no utilizar la función «delay» que impide que el sistema continúe trabajando mientras se activa/desactiva un relay.
Entre las cargas que se pueden manejar tenemos: ampolletas de luz, luminarias, motores AC (220V), motores DC, solenoides, electroválvulas, calentadores de agua y una gran variedad de actuadores más. Se recomienda realizar y verificar las conexiones antes de alimentar el circuito.
Al ser un relé electromecánico se recomienda dejar este módulo en una caja estanca o antiestática para evitar que el campo magnético generado por la conmutación de este relé dificulte o deteriore el funcionamiento de un Arduino, pantalla u otros elementos vulnerables a campos magnéticos.
NOTA: EL MANEJO DE CORRIENTE ALTERNA ES MUY PELIGROSO, MANEJADO INCORRECTAMENTE PUEDE CAUSAR LA MUERTE! POR ESO DEBEMOS SER MUY CUIDADOSOS AL REALIZAR LAS CONEXIONES.
ESPECIFICACIONES TÉCNICAS
- Voltaje de Operación: 5V DC
- Nº de Relays (canales): 1 CH
- Capacidad máx (carga resistiva): 10A/250VAC, 10A/28VDC
- Corriente máx: 10A (NO), 5A (NC)
- Tiempo máx de operación / liberación: 10 ms / 5 ms
- Para activar salida NO: 0 Voltios
Preguntas frecuentes
¿Este módulo relé de 5 V se conecta directo a Arduino?
Sí. Tiene tres pines, VCC, GND e IN. VCC va a 5 V, GND a GND e IN a un pin digital del Arduino. La bobina del relé Songle SRD 05VDC SL C mide 69,4 ohm según la hoja de datos de Songle, así que consume unos 72 mA a 5 V. El relé lo activa un transistor del módulo, no el pin del Arduino.
¿Qué carga aguanta? ¿Sirve para 30 V DC?
Sí. La tensión máxima de conmutación del relé es 30 VDC en continua y 277 VAC en alterna, según la hoja de datos de Songle. Los 10 A valen para carga resistiva, a 250 VAC o a 28 VDC. Un motor o una bomba son cargas inductivas, y para ellas la hoja no da la corriente de esta versión de 10 A. Para cargas sobre 10 A necesitas un relé de mayor capacidad.
¿Se activa con LOW o con HIGH?
Con LOW. El relé se activa con un 0 lógico (0 V) en IN y se desactiva con un 1 lógico (5 V). Se activa por nivel, así que queda activado mientras IN esté en 0 V. Si programas HIGH para encender, el módulo funciona al revés.
¿Cómo conecto la carga en la bornera COM, NO y NC?
El relé tiene un contacto conmutado de tres bornes. Corta uno de los cables que alimentan la carga y conecta un extremo en COM y el otro en NO si quieres que la carga se encienda solo cuando el relé se activa. Si usas NC en vez de NO, la carga queda encendida en reposo y se apaga al activar el relé. Haz y revisa las conexiones con el circuito sin energía, sobre todo con 220 V.
