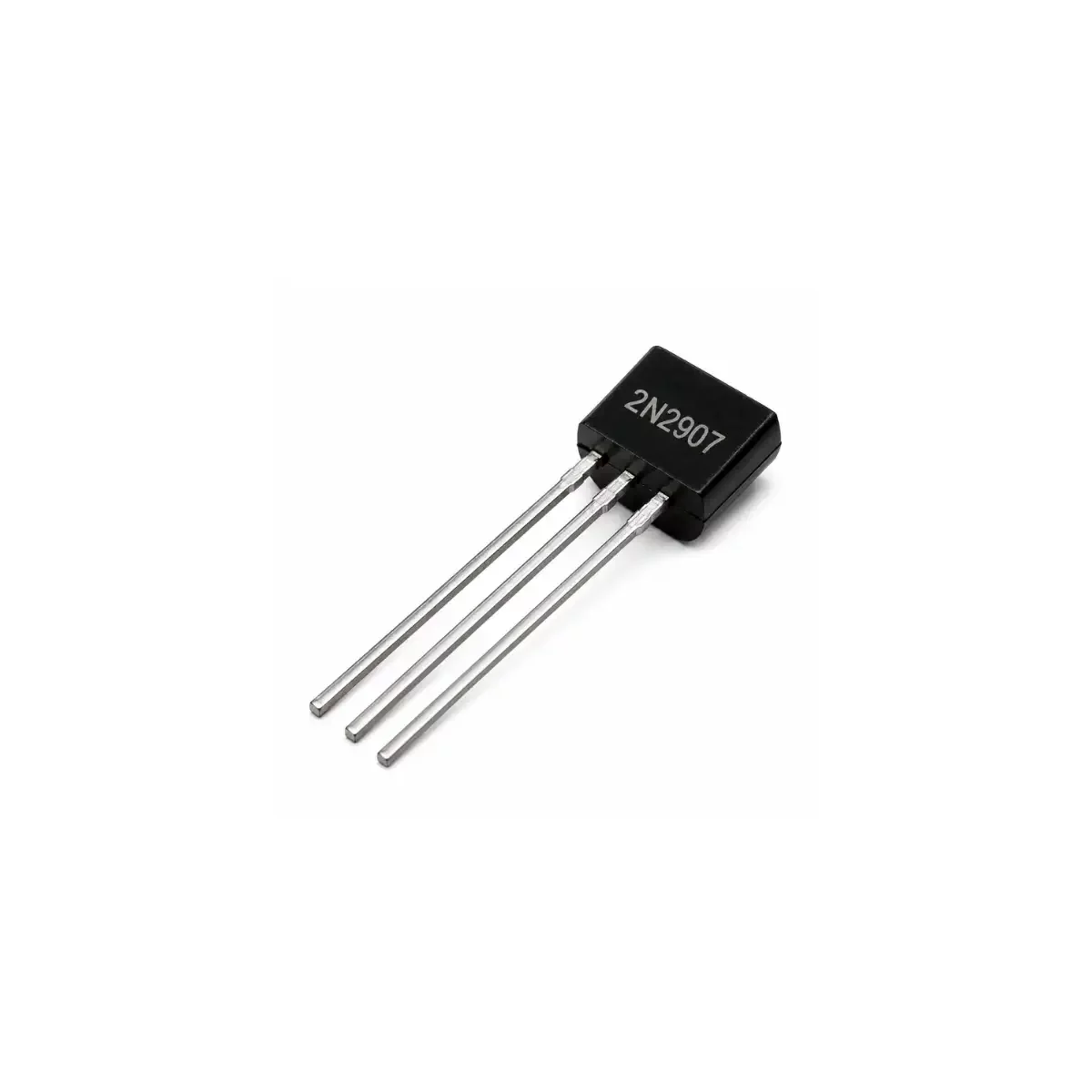

Transistor PNP 2N2907A 60V 0.6A TO-92

¿Qué es el Transistor 2N2907A?

El 2N2907A es un transistor de unión bipolar (BJT) de silicio con polaridad PNP, diseñado para aplicaciones de amplificación y conmutación de propósito general. Este componente es un clásico en la electrónica, reconocido por su fiabilidad y robustez. Esta versión en particular está encapsulada en formato plástico TO-92, una alternativa moderna y económica al encapsulado metálico TO-18 en el que se fabricó originalmente el 2N2907A. La letra ‘A’ en su nomenclatura indica una versión mejorada respecto al 2N2907 estándar (sin sufijo), con mayor voltaje de ruptura y mayor ganancia de corriente. Su función principal es controlar un flujo de corriente grande (entre emisor y colector) mediante una corriente mucho más pequeña (entre emisor y base). Esta capacidad de amplificación de corriente, conocida como ganancia o hFE, lo hace ideal para etapas de preamplificación de audio, control de relés, y como interruptor electrónico en una vasta gama de circuitos. El 2N2907A es el complemento directo del transistor NPN 2N2222A, lo que permite la construcción de etapas de amplificación simétricas (push-pull) y otros diseños que requieren pares complementarios.

La arquitectura interna del 2N2907A se basa en una estructura de tres capas de material semiconductor: una delgada capa de silicio tipo N (la base) intercalada entre dos capas más gruesas de silicio tipo P (el emisor y el colector). El encapsulado plástico TO-92 es compacto y económico, facilitando enormemente su montaje en protoboards y placas de circuito impreso (PCB), a diferencia de las versiones metálicas que requieren mayor cuidado en el montaje. Al ser un empaque plástico, no existe ningún riesgo de que la carcasa entre en contacto eléctrico con otros componentes, a diferencia de los encapsulados metálicos tipo TO-18 o TO-39.

Características Técnicas

El funcionamiento del 2N2907A se rige por los principios de la física de semiconductores. Al aplicar una pequeña corriente de la base hacia el emisor (polarización directa de la unión base-emisor), se permite que un flujo de corriente significativamente mayor pase del emisor al colector. La relación entre la corriente de colector y la corriente de base es la ganancia de corriente DC (hFE), que para esta variante ‘A’ se encuentra en un rango de 100 a 300 (medido a IC=150mA), superior a la del 2N2907 estándar (sin sufijo). Con una frecuencia de transición (fT) de aproximadamente 200 MHz, este transistor es adecuado no solo para aplicaciones de DC y audiofrecuencia, sino también para circuitos de conmutación de alta velocidad. Su capacidad para manejar hasta 60V entre colector y emisor y una corriente continua de colector de 600mA lo convierten en una opción versátil para una multitud de proyectos electrónicos.

Especificaciones Eléctricas

Comunicación y Pinout

Dimensiones y Ambiente

Aplicaciones

• Control de cargas pequeñas como relés, solenoides y motores DC.
• Etapas de preamplificación y driver en circuitos de audio.
• Circuitos de conmutación de alta velocidad y propósito general.
• Fuentes de alimentación lineales como regulador en serie (pass transistor).
• Circuitos de conmutación de baja y media potencia.
• Amplificadores de propósito general en instrumentación y control.

Preguntas Frecuentes

Mejora tu proyecto

Para integrar correctamente el transistor 2N2907A en tus diseños, considera los siguientes componentes complementarios:

• Resistencias de Precisión: Para polarizar correctamente la base y limitar la corriente, asegurando un punto de operación estable.
• Diodo de Protección (Flyback): Si utilizas el 2N2907A para conmutar cargas inductivas como relés o motores, un diodo como el 1N4007 en paralelo con la carga es esencial para proteger el transistor de picos de voltaje inverso.
• Protoboard y Cables Jumper: Ideal para prototipar rápidamente circuitos con el 2N2907A gracias a su encapsulado TO-92 de fácil montaje.
