$ 300 IVA incluido

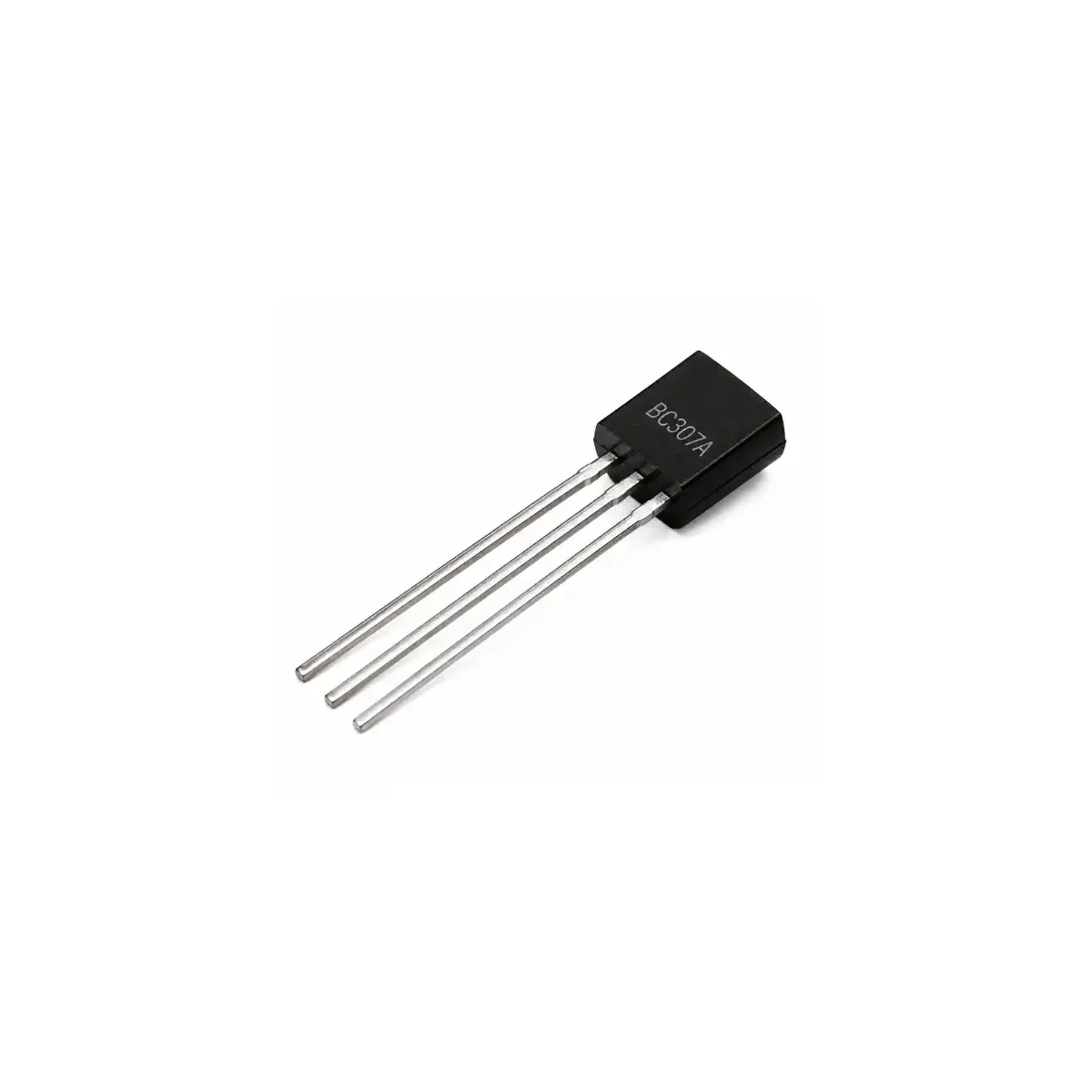

Transistor BJT PNP BC307A de propósito general en encapsulado TO-92. Stock disponible en Curicó para despacho inmediato a todo Chile en 24-48 hrs.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es el Transistor BC307A?
El BC307A es un transistor de unión bipolar (BJT) de tipo PNP, diseñado para aplicaciones de propósito general en amplificación y conmutación de baja potencia. Fabricado en silicio, este componente es un pilar en el diseño de circuitos electrónicos debido a su fiabilidad, bajo costo y versatilidad. Su encapsulado estándar TO-92 facilita su montaje en protoboards y placas de circuito impreso (PCB) con tecnología de agujero pasante (through-hole). La designación ‘A’ en su nomenclatura indica una ganancia de corriente DC (hFE) específica, en este caso, dentro del rango de 120 a 220, lo que permite una selección precisa para circuitos que requieren una amplificación predecible. Es el complemento directo del transistor NPN BC337, y juntos pueden formar pares complementarios para etapas de salida de amplificadores de audio (push-pull) y otras configuraciones simétricas.
La arquitectura interna del BC307A se basa en una estructura de tres capas de material semiconductor dopado (Positivo-Negativo-Positivo). El control del flujo de corriente principal, que va desde el emisor al colector, se modula mediante una pequeña corriente inyectada en el terminal de base. A diferencia de los transistores NPN, un transistor PNP se activa cuando su base se polariza a un voltaje más negativo con respecto a su emisor, permitiendo el paso de una corriente significativamente mayor a través del colector. Esta característica lo hace ideal para aplicaciones de conmutación del lado alto (high-side switching) o como parte integral en circuitos amplificadores de señal de audio, osciladores y drivers para cargas de baja corriente como LEDs o relés pequeños.
Características Técnicas
El funcionamiento del BC307A se rige por los principios de la física de semiconductores. Al aplicar una pequeña corriente de base (Ib), se induce un flujo de corriente de colector (Ic) mucho mayor, definido por el factor de ganancia hFE (Ic = hFE * Ib). Este dispositivo es capaz de manejar corrientes de colector continuas de hasta 100 mA y voltajes colector-emisor de hasta 45V, lo que lo hace adecuado para una amplia gama de circuitos alimentados por baterías o fuentes de baja tensión. Su frecuencia de transición (fT) de aproximadamente 100 MHz le permite operar eficientemente en aplicaciones de audio y radiofrecuencia de baja frecuencia.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Tipo de Transistor | PNP Bipolar (BJT) |
| Voltaje Colector-Emisor (Vceo) | -45 V |
| Voltaje Colector-Base (Vcbo) | -50 V |
| Voltaje Emisor-Base (Vebo) | -5 V |
| Corriente de Colector Continua (Ic) | -100 mA |
| Disipación de Potencia (Pc) | 500 mW (@ Ta = 25°C) |
| Ganancia de Corriente DC (hFE) – Grupo A | 120 a 220 |
| Frecuencia de Transición (fT) | 100 MHz (Mínimo) |
Pinout y Configuración
| Pin | Función | Descripción |
|---|---|---|
| 1 | Colector (C) | Terminal de salida de corriente principal. |
| 2 | Base (B) | Terminal de control que modula el flujo de corriente. |
| 3 | Emisor (E) | Terminal de entrada de corriente principal. |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Encapsulado | TO-92 |
| Temperatura de Operación (Tj) | -55°C a +150°C |
| Material | Silicio |
Aplicaciones Típicas
- Amplificadores de pequeña señal y preamplificadores de audio.
- Circuitos de conmutación de baja potencia (drivers de LEDs, relés).
- Etapas de salida en configuraciones push-pull con su par NPN complementario.
- Generadores de señales, osciladores y multivibradores.
- Regulación de corriente en fuentes de alimentación lineales simples.
- Interfaces lógicas y acoplamiento de etapas en circuitos analógicos.
Preguntas Frecuentes
¿Cuál es la diferencia entre el BC307A, BC307B y BC307C?
La letra al final del modelo (A, B, C) indica el grupo de ganancia de corriente DC (hFE). El BC307A tiene un hFE de 120-220, el BC307B de 200-450, y el BC307C de 420-800. Debe elegir el grupo adecuado según la amplificación requerida en su diseño.
¿Puedo reemplazar un BC557 por un BC307A?
Sí, en muchas aplicaciones son intercambiables. Ambos son transistores PNP de propósito general con encapsulado TO-92 y voltajes similares (Vceo -45V). Sin embargo, siempre verifique la corriente máxima y la ganancia (hFE) requerida por su circuito, ya que pueden existir ligeras diferencias.
¿Qué significa que sea un transistor PNP?
Significa que la corriente principal fluye del Emisor al Colector y se controla con una corriente negativa en la Base (respecto al Emisor). Para activarlo, la base debe estar a un voltaje más bajo que el emisor. Esto es opuesto a un transistor NPN, donde la corriente fluye del Colector al Emisor y se activa con una corriente positiva en la base.
¿Cómo se polariza correctamente un BC307A para usarlo como interruptor?
Para usarlo como un interruptor que controla una carga conectada al colector, conecte el emisor a la fuente de voltaje positivo (VCC). Para mantenerlo apagado (corte), la base debe estar a un voltaje igual o cercano a VCC. Para encenderlo (saturación), la base debe conectarse a tierra (0V) a través de una resistencia limitadora de corriente.
Mejora tu proyecto
Para sacar el máximo provecho al BC307A, considera estos componentes complementarios:
- Resistencias de Precisión: Indispensables para polarizar correctamente la base y limitar la corriente del colector. Un kit de resistencias es una excelente inversión.
- Protoboard y Cables de Salto: Para experimentar y prototipar tus circuitos de forma rápida y sin soldadura.
- Transistor NPN BC337: El par complementario ideal para construir etapas de amplificación push-pull o puentes H de baja potencia.
- Diodos 1N4007: Para proteger el transistor de voltajes inversos al conmutar cargas inductivas como relés o pequeños motores.
Información adicional
| Tipo | PNP BJT |
|---|---|
| Encapsulado | TO-92 |
| Corriente Colector (Ic) | -100 mA |
| Voltaje Colector-Emisor (Vceo) | -45 V |
