Array 4 Micrófonos XMOS XVF3800 SeeedStudio

¿Qué es el reSpeaker Flex XVF3800 Array de 4 Micrófonos?

El reSpeaker Flex XVF3800 es un array circular de 4 micrófonos con diseño separado (split), desarrollado por Seeed Studio para aplicaciones de robótica, señalización inteligente e IA embodied. El corazón del módulo es el chip XMOS XVF3800, un procesador de señal de audio especializado que ejecuta en tiempo real una suite completa de algoritmos acústicos con inteligencia artificial: cancelación de eco acústico (AEC), formación de haz (beamforming), supresión de ruido, estimación de dirección de llegada (DoA), control automático de ganancia (AGC) y reducción de reverberación. Gracias a su arquitectura circular de 4 cápsulas, el módulo logra captura de voz en campo lejano con cobertura de 360 grados, siendo ideal para robots y agentes de IA que necesitan escuchar con precisión en entornos ruidosos o con eco.

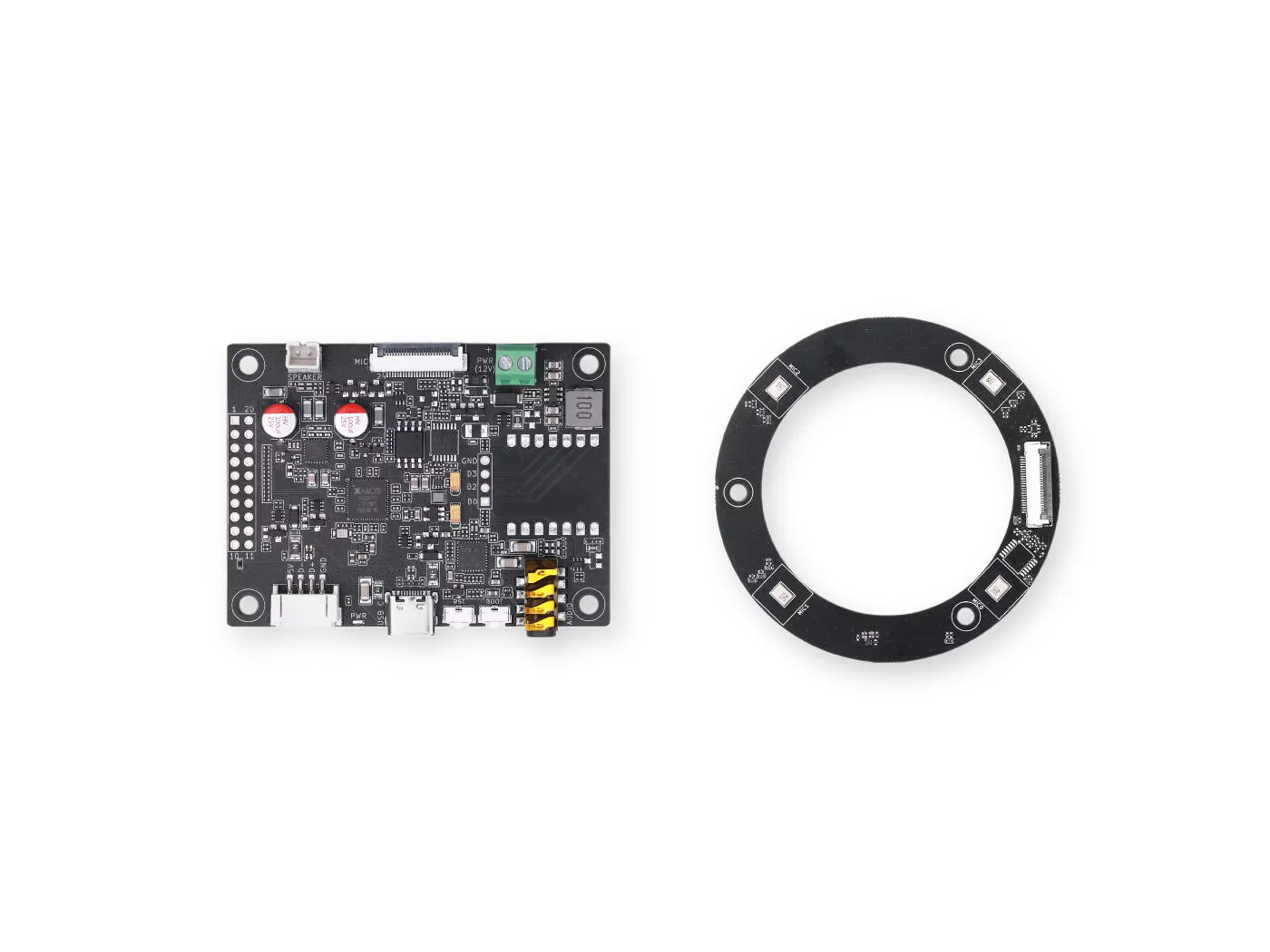

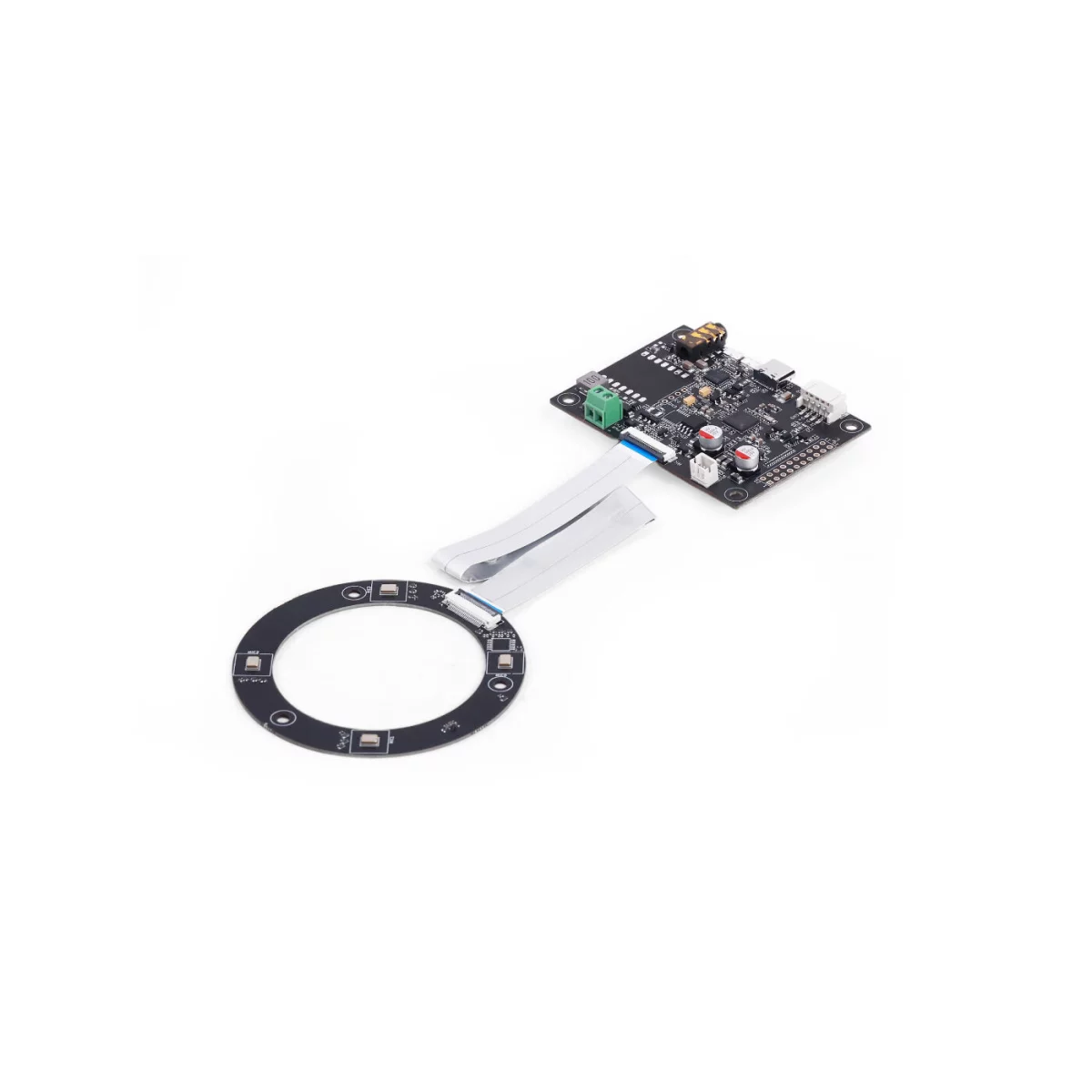

El diseño tipo split separa físicamente el array de micrófonos del nodo de procesamiento o la placa controladora, lo que permite ubicar los micrófonos en el punto óptimo del robot o dispositivo sin importar dónde esté montada la placa principal. El módulo soporta dos modos de comunicación: I2S para integración directa con microcontroladores y USB para conexión inmediata a computadores de placa única como Raspberry Pi, NVIDIA Jetson o XIAO ESP32S3. Esta dualidad lo convierte en una solución versátil que se adapta tanto a prototipos rápidos como a productos finales de IA de voz.

Características Técnicas

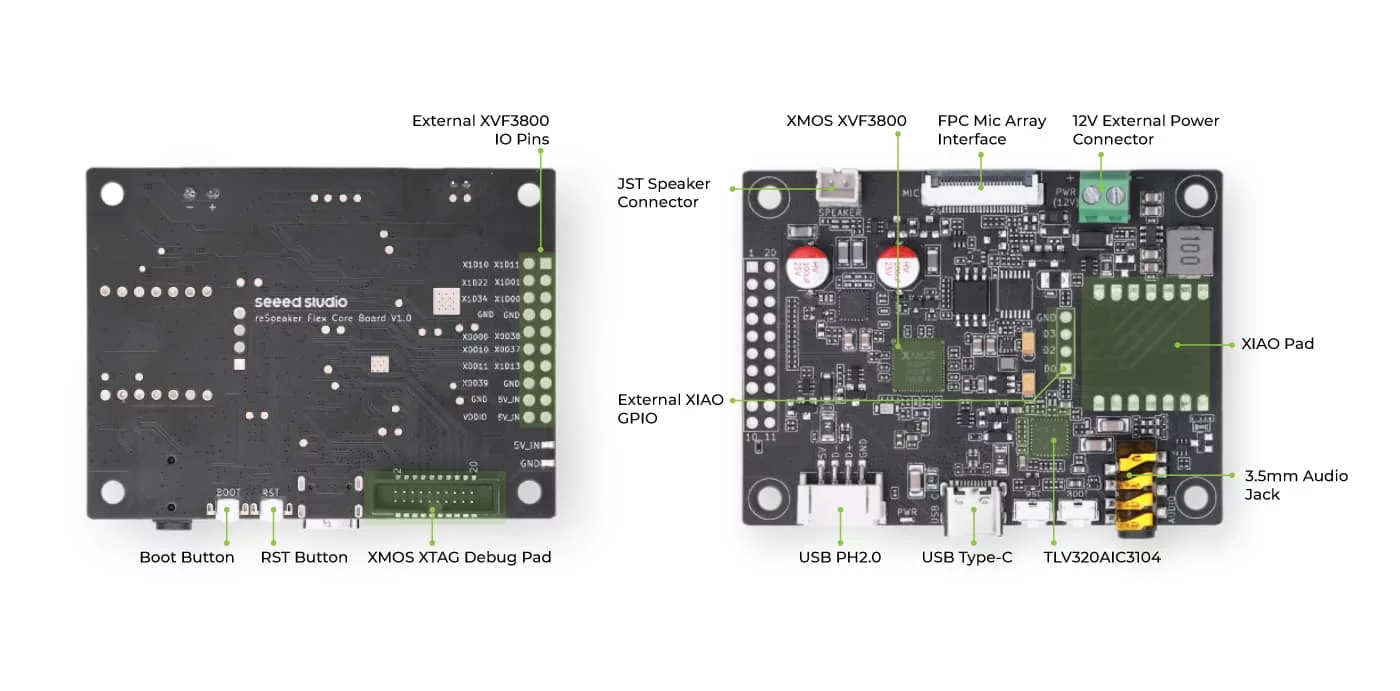

El chip XMOS XVF3800 es un procesador de señal de audio xCORE de alto rendimiento diseñado específicamente para procesamiento de voz en campo lejano. A diferencia de los micrófonos simples, el XVF3800 opera sobre todos los canales del array de forma simultánea, aplicando filtros adaptativos que eliminan el eco producido por altavoces cercanos (AEC), calculan la dirección de donde proviene la voz (DoA) y dirigen un haz virtual hacia esa fuente (beamforming). El resultado es un canal de audio limpio, sin reverberación ni ruido de fondo, incluso cuando el robot está en movimiento o reproduciendo audio. El array circular de 4 micrófonos permite resolución angular completa en el plano horizontal, mientras que la disposición física optimizada reduce los lóbulos de interferencia. El módulo admite operación dual: en modo I2S entrega los datos de audio directamente al microcontrolador para procesamiento local, y en modo USB aparece como dispositivo de audio estándar UAC2, compatible con cualquier sistema operativo sin drivers adicionales.

Especificaciones del Procesador y Array

Algoritmos de Procesamiento de Audio

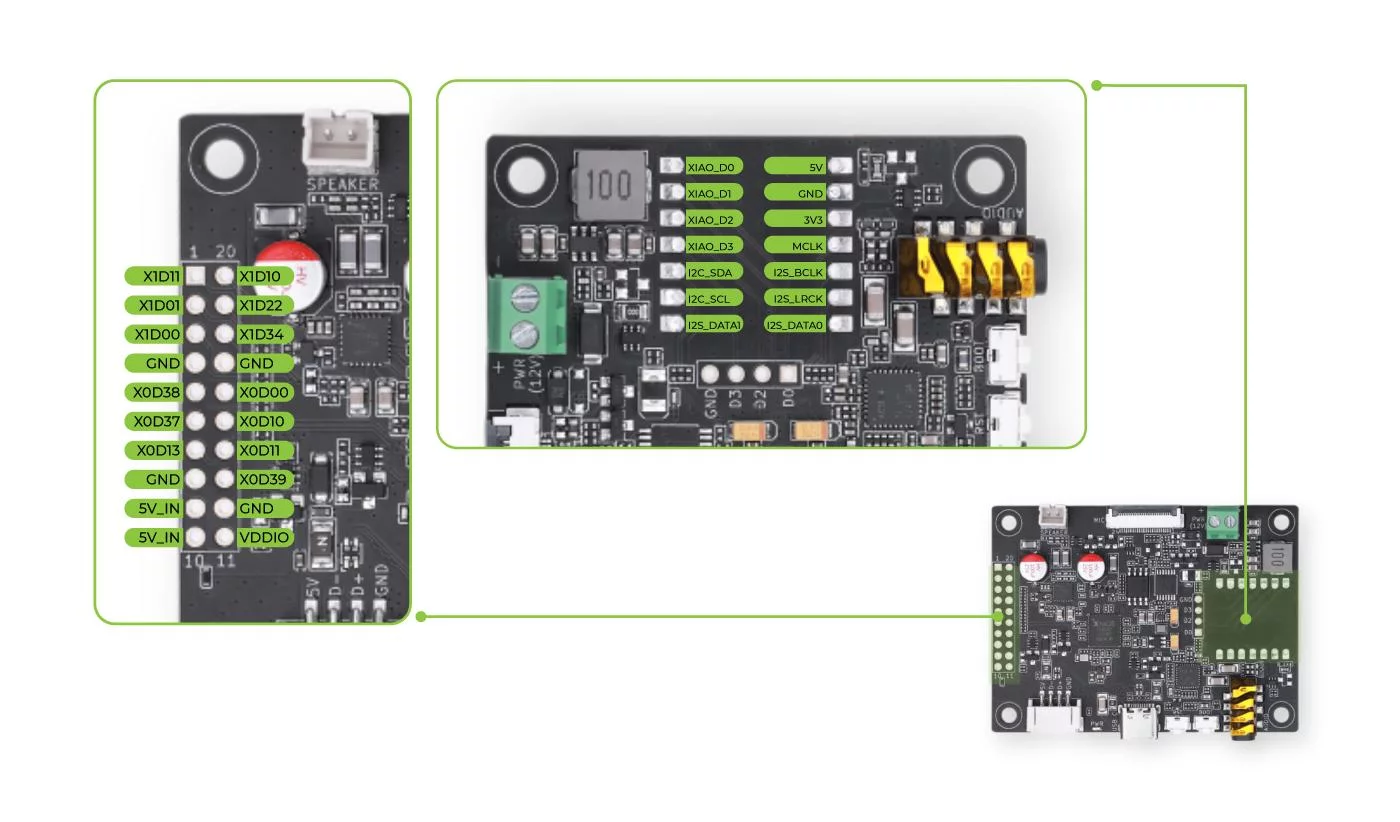

Compatibilidad y Conexionado

Aplicaciones

• Robótica con interacción de voz: asistentes físicos, robots de servicio y plataformas de IA embodied
• Señalización inteligente con reconocimiento de comandos por voz en entornos públicos
• Asistentes de voz para campo lejano en salas de reuniones o espacios abiertos
• Prototipado rápido de dispositivos IoT con procesamiento de audio avanzado
• Integración con Raspberry Pi, NVIDIA Jetson o XIAO ESP32S3 como nodo de audio inteligente
• Sistemas de control por voz para automatización industrial o domótica avanzada

Preguntas Frecuentes

¿En qué se diferencia el modo I2S del modo USB en el reSpeaker Flex XVF3800?

En modo I2S el módulo entrega el audio procesado como señal digital directa al microcontrolador o SoC (por ejemplo XIAO ESP32S3), lo que permite integración de bajo nivel y latencia mínima. En modo USB el reSpeaker aparece como un micrófono estándar USB UAC2 ante el sistema operativo, sin necesidad de drivers, ideal para Raspberry Pi, NVIDIA Jetson o cualquier PC con Linux. La elección depende del controlador disponible y del nivel de integración requerido en el proyecto.

¿El algoritmo AEC funciona cuando el robot reproduce audio por su altavoz al mismo tiempo que escucha?

Sí. La Cancelación de Eco Acústico (AEC) está diseñada precisamente para ese escenario: el chip XMOS XVF3800 recibe una referencia del audio que se está reproduciendo y la resta adaptativamente de la señal del micrófono, evitando que el altavoz del propio robot interfiera con el reconocimiento de comandos. Es una función clave para robots conversacionales y asistentes de voz que hablan y escuchan de forma simultánea.

¿Qué resolución angular entrega el algoritmo de Dirección de Llegada (DoA) con 4 micrófonos circulares?

El array circular de 4 micrófonos del XVF3800 calcula la dirección de llegada principal del hablante activo, proporcionando el ángulo estimado en el plano horizontal con cobertura de 360 grados. Esto permite que el robot gire hacia quien le habla o que el sistema filtre otras fuentes de ruido. Para aplicaciones que requieren seguimiento de múltiples hablantes simultáneos, se recomienda combinar el módulo con software de diarización a nivel de sistema operativo.

¿Es compatible con frameworks de reconocimiento de voz como Whisper o Vosk?

Sí. Dado que en modo USB el reSpeaker Flex XVF3800 aparece como un micrófono estándar del sistema operativo, es compatible con cualquier framework que utilice la API de audio del SO: Whisper (OpenAI), Vosk, PocketSphinx, Google Speech SDK, AWS Transcribe Streaming y otros. El audio que entrega ya está preprocesado por el XVF3800 (sin eco, sin ruido, con beamforming), lo que mejora significativamente la tasa de reconocimiento frente a un micrófono simple.
