Arreglo 4 Micrófonos XMOS XVF3800

¿Qué es el Arreglo de 4 Micrófonos XMOS XVF3800?

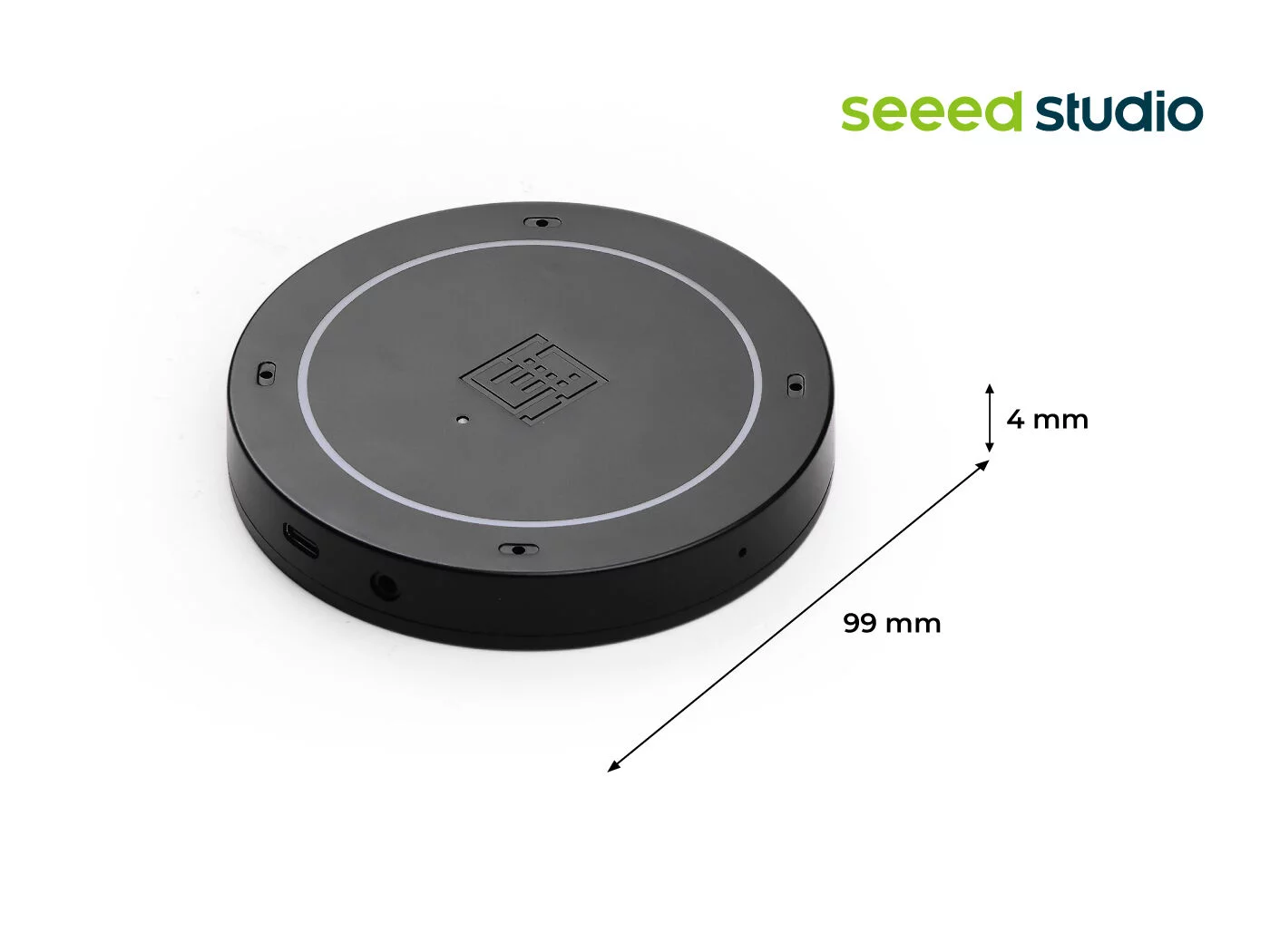

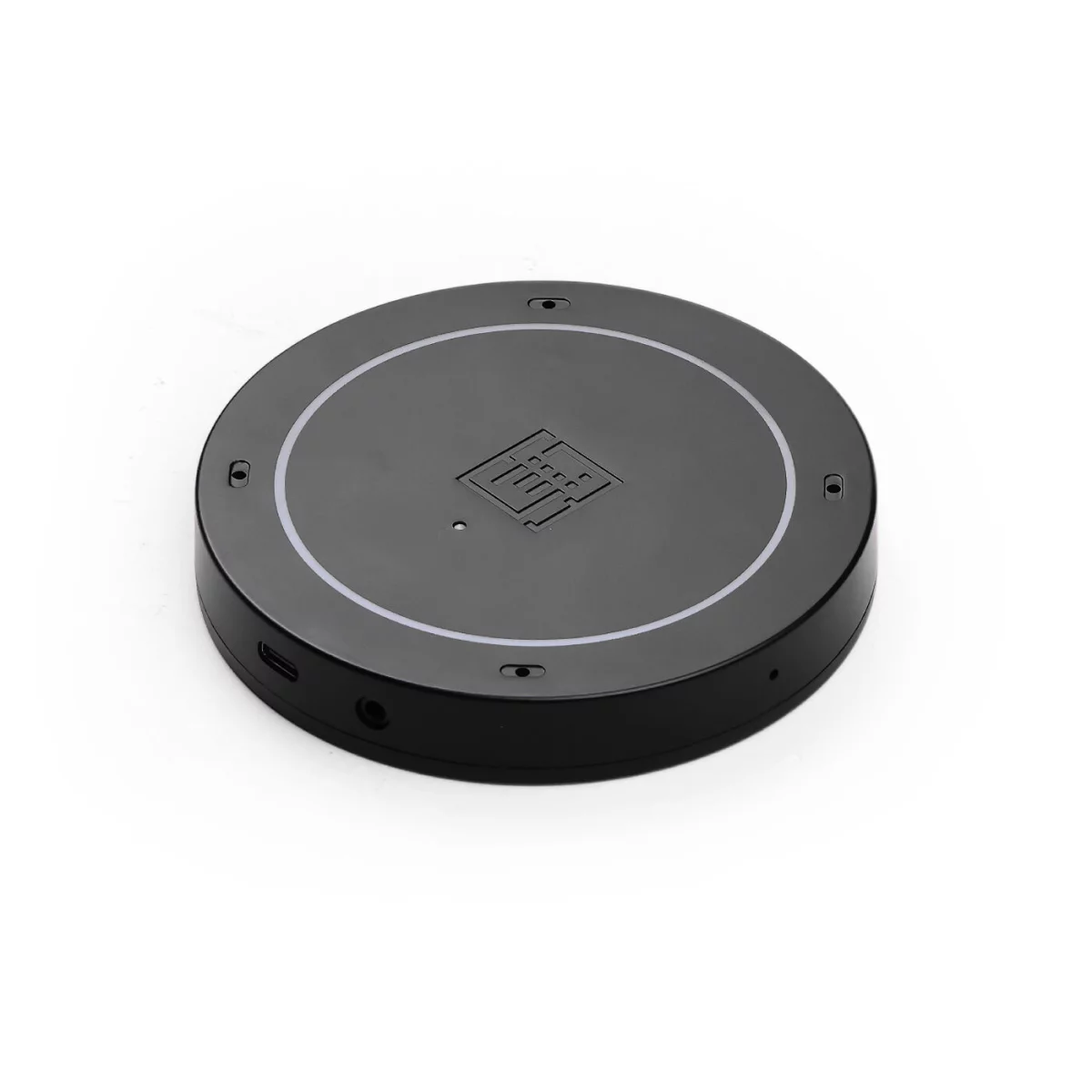

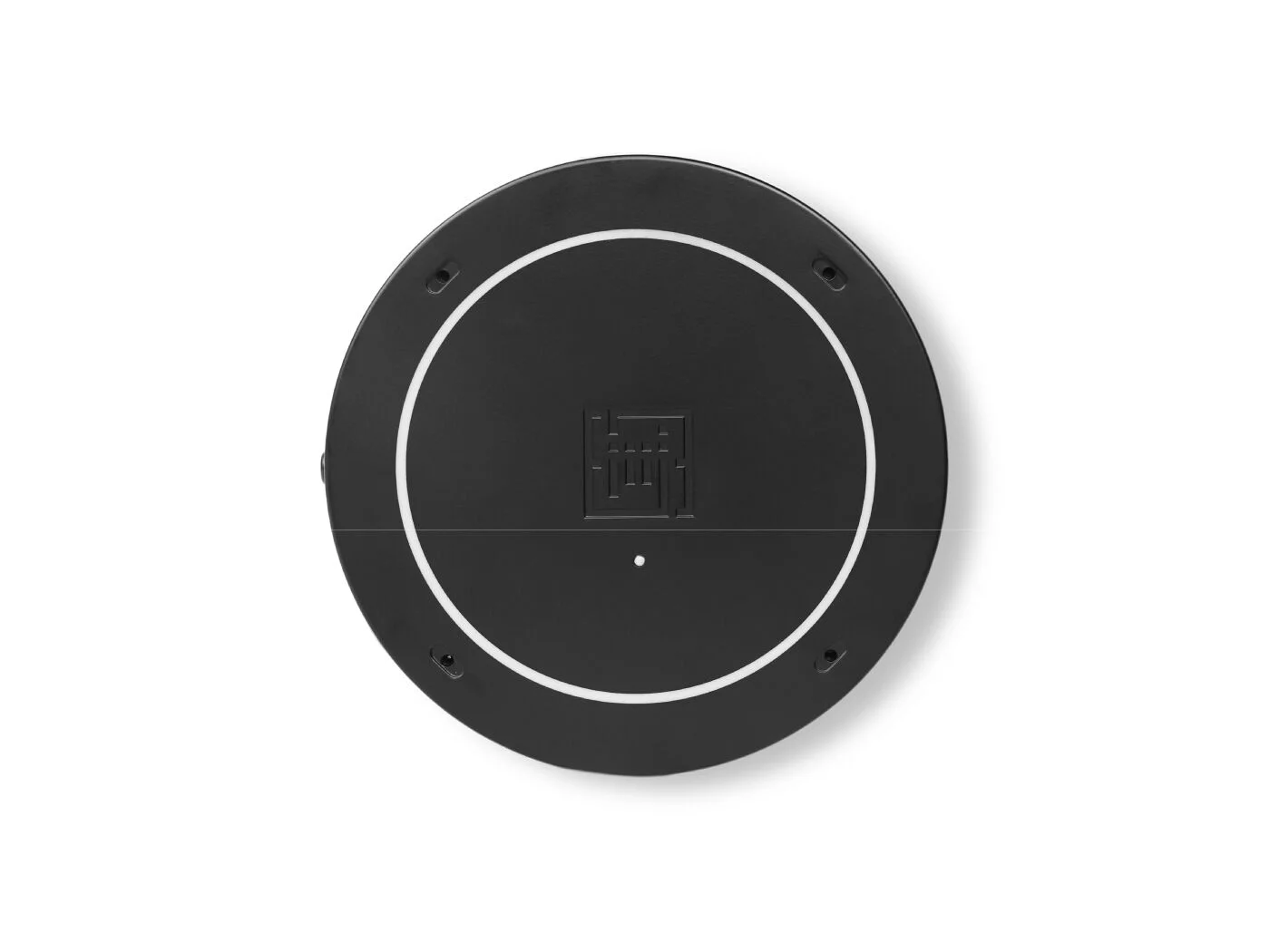

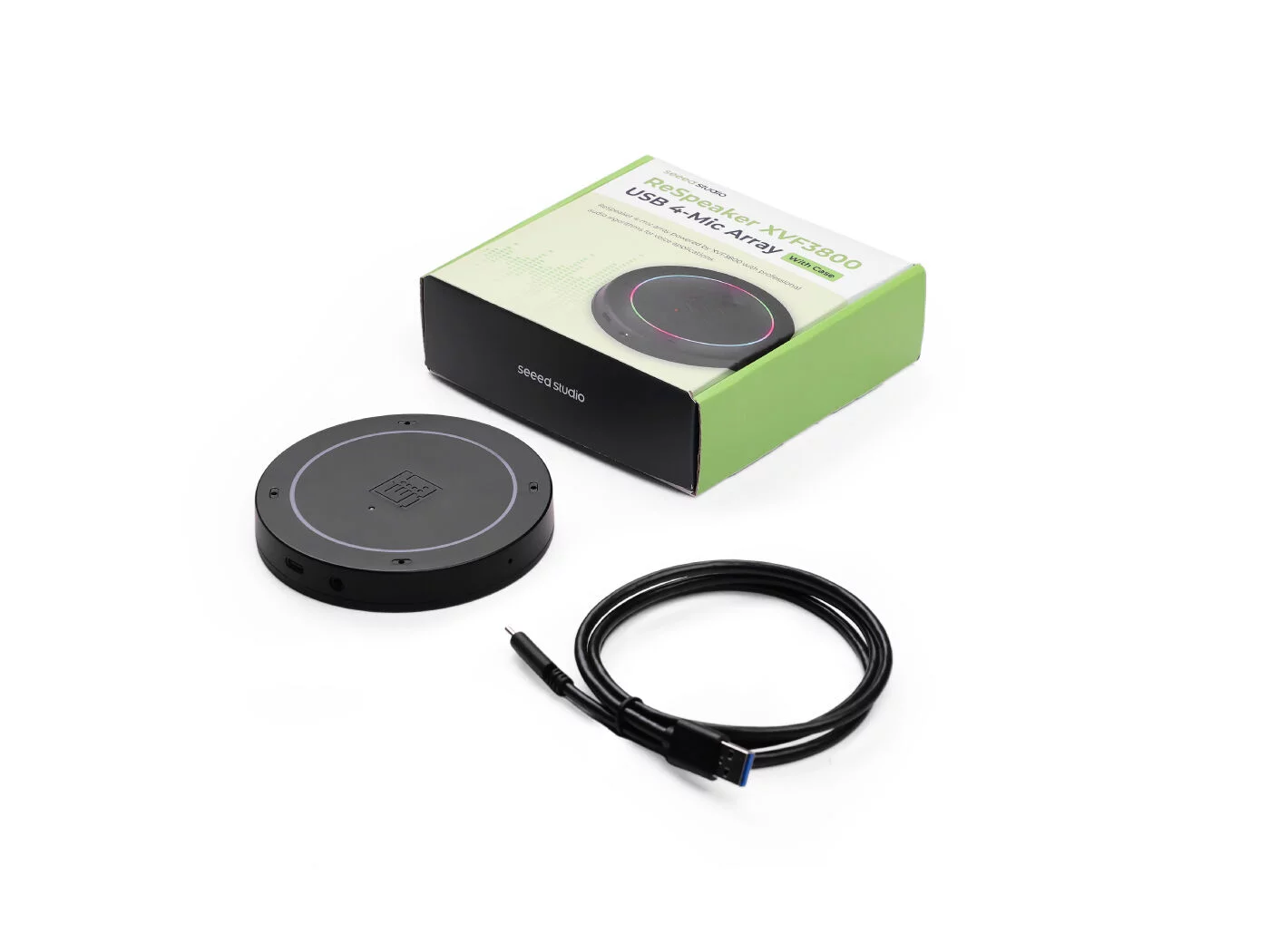

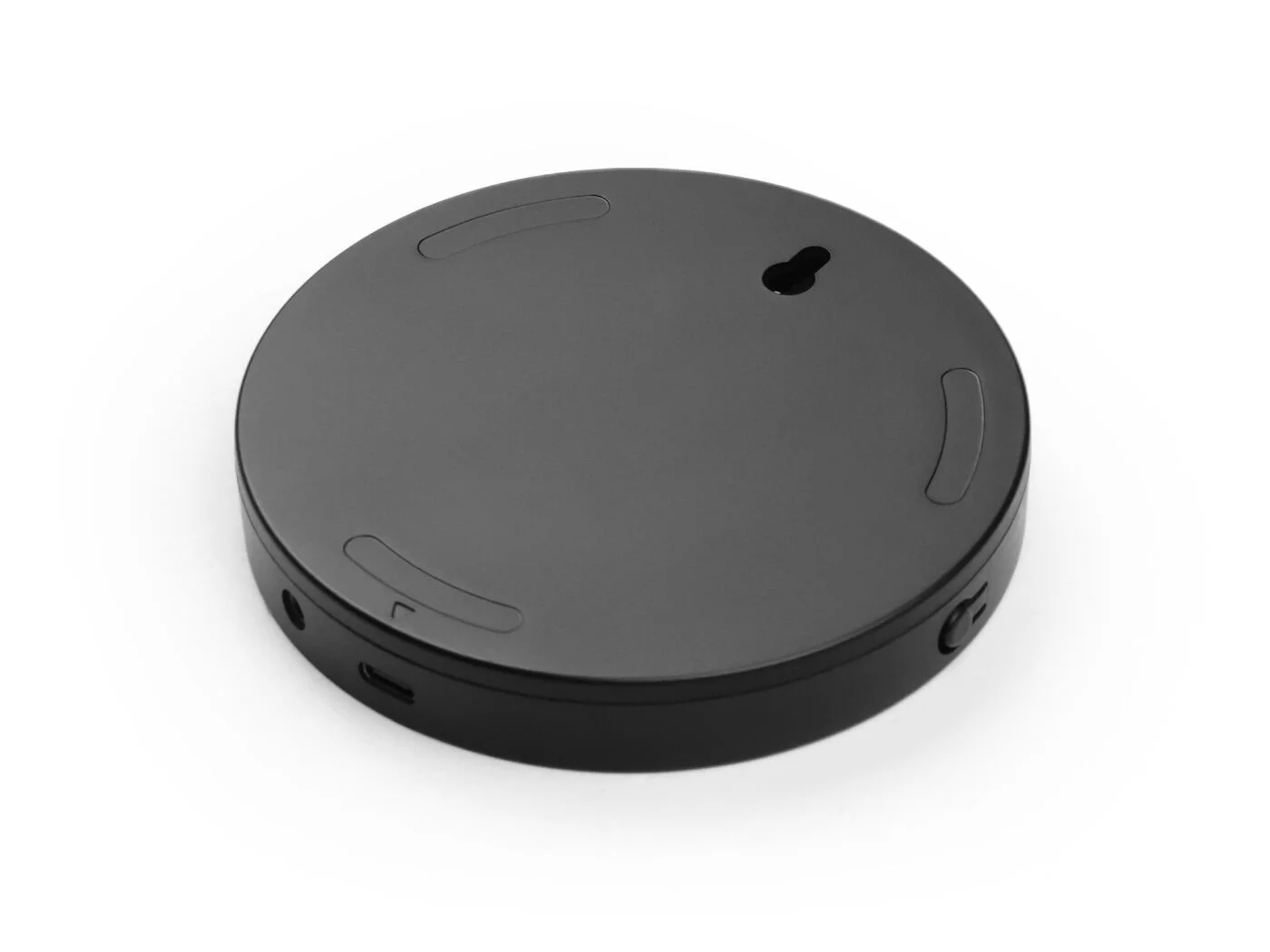

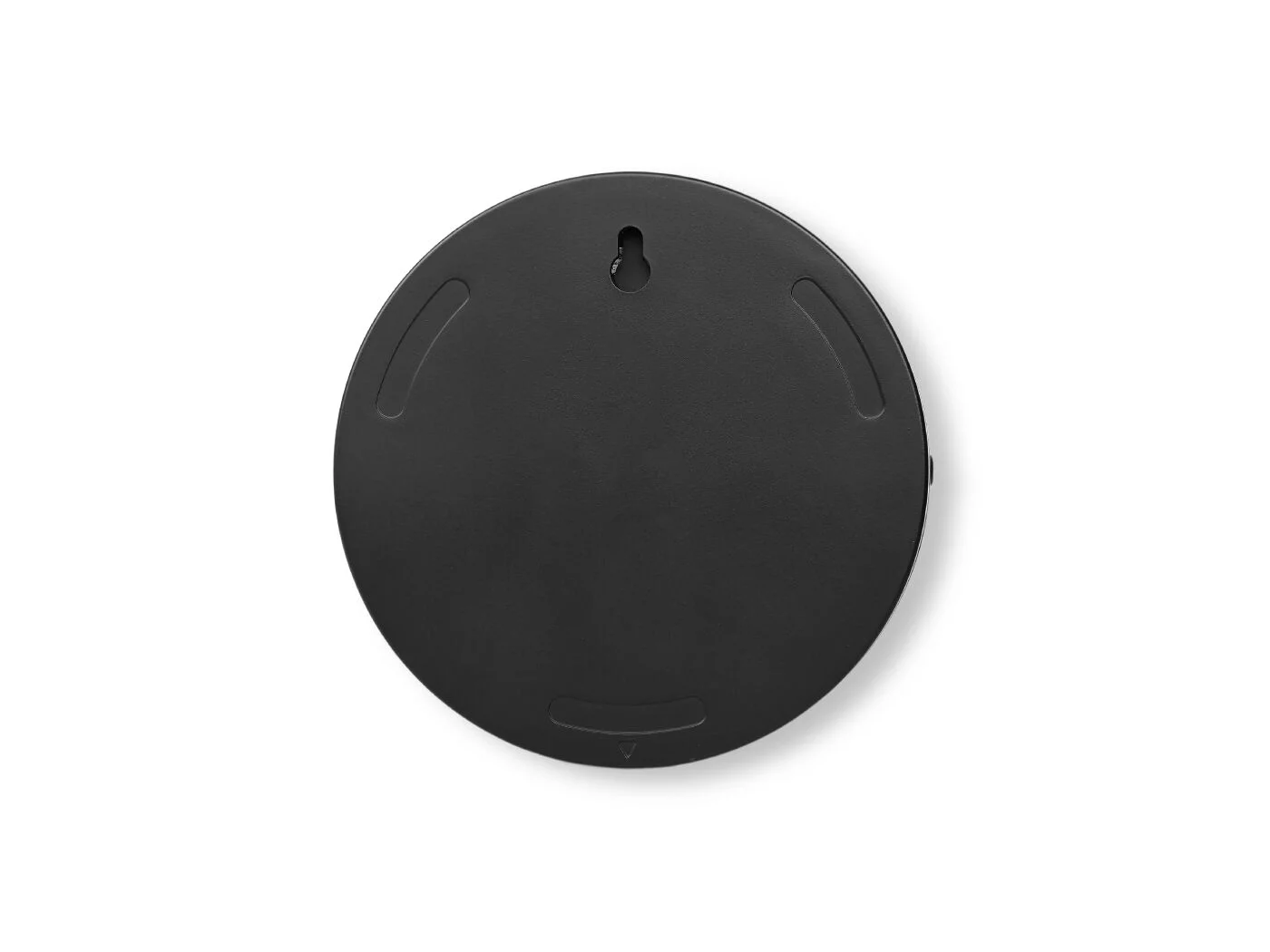

El reSpeaker XMOS XVF3800 con caja es un arreglo circular de 4 micrófonos MEMS omnidireccionales diseñado para la captura de voz en campo lejano con procesamiento de audio impulsado por inteligencia artificial. En su núcleo opera el chip XMOS XVF3800, un procesador de señal de voz especializado que implementa de forma simultánea y en tiempo real un conjunto completo de algoritmos acústicos avanzados: cancelación de eco acústico (AEC), control automático de ganancia (AGC), estimación de dirección de arribo (DoA), detección de actividad de voz (VAD), supresión de reverberación y reducción activa de ruido ambiental. La disposición circular de los micrófonos entrega cobertura omnidireccional de 360° con beamforming adaptativo que concentra la captación hacia la fuente de voz activa, rechazando fuentes de ruido laterales y el eco proveniente de altavoces en el mismo espacio. El módulo viene encapsulado en una caja compacta lista para usar, eliminando la necesidad de diseño mecánico adicional. Su conectividad dual mediante USB e I2S lo hace compatible con Raspberry Pi, NVIDIA Jetson, computadoras de escritorio y microcontroladores modernos. Es la solución ideal para asistentes de voz, salas de reuniones, robots de servicio y sistemas de control por voz en entornos con alto ruido ambiental, alcanzando captación de voz limpia a distancias de hasta 5m.

La arquitectura de hardware del módulo centra su funcionamiento en el SoC XMOS XVF3800, un circuito integrado diseñado específicamente para procesamiento de voz en tiempo real mediante el núcleo xCORE de XMOS. Este chip ejecuta los algoritmos de beamforming y supresión de ruido directamente en silicio, sin depender del procesador del host para las tareas acústicas. Los 4 micrófonos MEMS de alta sensibilidad están dispuestos en un arreglo circular calibrado para maximizar la coherencia espacial entre canales. El módulo incorpora conversión analógico a digital de alta resolución, regulación de voltaje interna y protección de circuitos, operando directamente desde la alimentación USB de 5V sin fuente externa. En modo USB, el dispositivo se presenta al sistema operativo como dispositivo de audio USB estándar (USB Audio Class), garantizando compatibilidad nativa con Linux, Windows y macOS sin controladores adicionales. El modo I2S permite integración directa con microcontroladores como el XIAO ESP32 S3, habilitando proyectos embebidos de voz sin necesitar un host con puerto USB.

Características Técnicas

El pipeline de procesamiento del XVF3800 opera íntegramente en hardware. El beamforming adaptativo analiza de forma continua las señales de los 4 canales para calcular la dirección de arribo mediante correlación cruzada y ajusta dinámicamente los filtros espaciales frame a frame. La cancelación de eco acústico (AEC) trabaja con una ventana de referencia extensa que elimina el eco generado por altavoces ubicados en el mismo espacio, habilitando escenarios de conversación con el altavoz activo. El VAD detecta inicio y fin de enunciados con baja latencia, permitiendo activación eficiente por palabra clave. La supresión de reverberación reduce los efectos de sala en espacios con superficies reflectantes como escritorios y paredes, mientras la reducción de ruido ambiental atenúa ruidos estacionarios como ventiladores, aires acondicionados y maquinaria de fondo. Todos estos algoritmos operan en paralelo dentro del XVF3800, entregando al host una señal de voz limpia de canal único (mono beamformed).

Especificaciones Eléctricas

Algoritmos de Procesamiento de Voz

Compatibilidad y Entorno

Aplicaciones

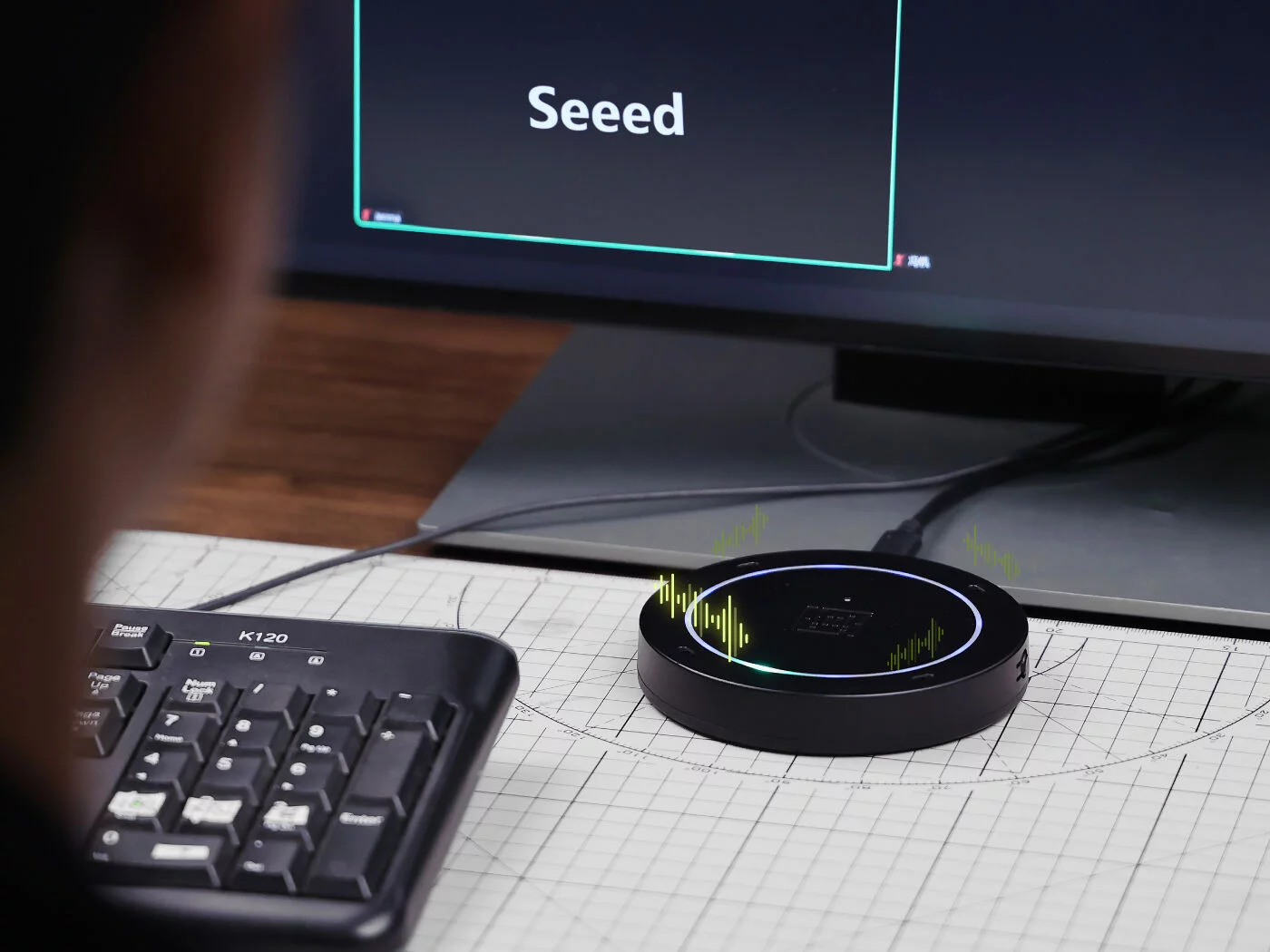

• Asistentes de voz para hogar inteligente y oficina
• Sistemas de conferencia y reuniones remotas con voz clara
• Robots de servicio con interfaz de voz natural
• Control por voz en entornos industriales con alto ruido ambiental
• Quioscos interactivos y puntos de atención automatizados
• Transcripción de voz en tiempo real para accesibilidad
• Proyectos de IA conversacional con Raspberry Pi, Jetson o ESP32
• Investigación y prototipado en procesamiento de habla

Preguntas Frecuentes

¿El módulo funciona en Raspberry Pi o Linux sin instalar controladores adicionales?

Sí. En modo USB el reSpeaker XVF3800 se registra ante el sistema operativo como dispositivo de audio USB estándar (USB Audio Class), por lo que Linux, Windows y macOS lo reconocen de forma nativa al conectarlo. En Raspberry Pi basta con seleccionarlo como dispositivo de entrada de audio en la configuración del sistema o via ‘arecord’ en terminal, sin necesitar paquetes ni módulos adicionales.

¿Cómo se diferencia el beamforming de este arreglo respecto a usar un micrófono simple?

Un micrófono único capta el sonido de todas las direcciones por igual, incluyendo ruido ambiental y eco de altavoces. El arreglo de 4 micrófonos del XVF3800 calcula en tiempo real la dirección de la fuente de voz (DoA) y aplica filtros espaciales que refuerzan esa dirección y atenúan las demás. El resultado es una señal de voz significativamente más limpia incluso a 5m de distancia y en ambientes con ventiladores, maquinaria o múltiples personas hablando simultáneamente.

¿Puedo usar el modo I2S en lugar de USB para conectarlo a un microcontrolador sin sistema operativo?

Sí. El módulo soporta modo I2S dual además del modo USB, lo que permite conectarlo directamente a microcontroladores o SoCs con interfaz I2S, como el XIAO ESP32 S3, sin necesitar un host con puerto USB ni sistema operativo completo. El modo I2S entrega el audio capturado en formato digital compatible con la mayoría de los codecs y microcontroladores modernos, habilitando proyectos de voz completamente embebidos.

¿La caja incluida es apta para entornos industriales con polvo o humedad?

La caja incluida proporciona protección mecánica robusta y facilita el montaje en productos finales sin trabajo mecánico adicional, pero no cuenta con certificación de grado IP para ambientes con polvo fino o humedad elevada. Para instalaciones en entornos industriales con exposición a partículas o condensación, se recomienda instalar el módulo dentro de un gabinete externo con el grado IP adecuado al entorno, dejando expuestas al ambiente únicamente las aberturas de los micrófonos.
