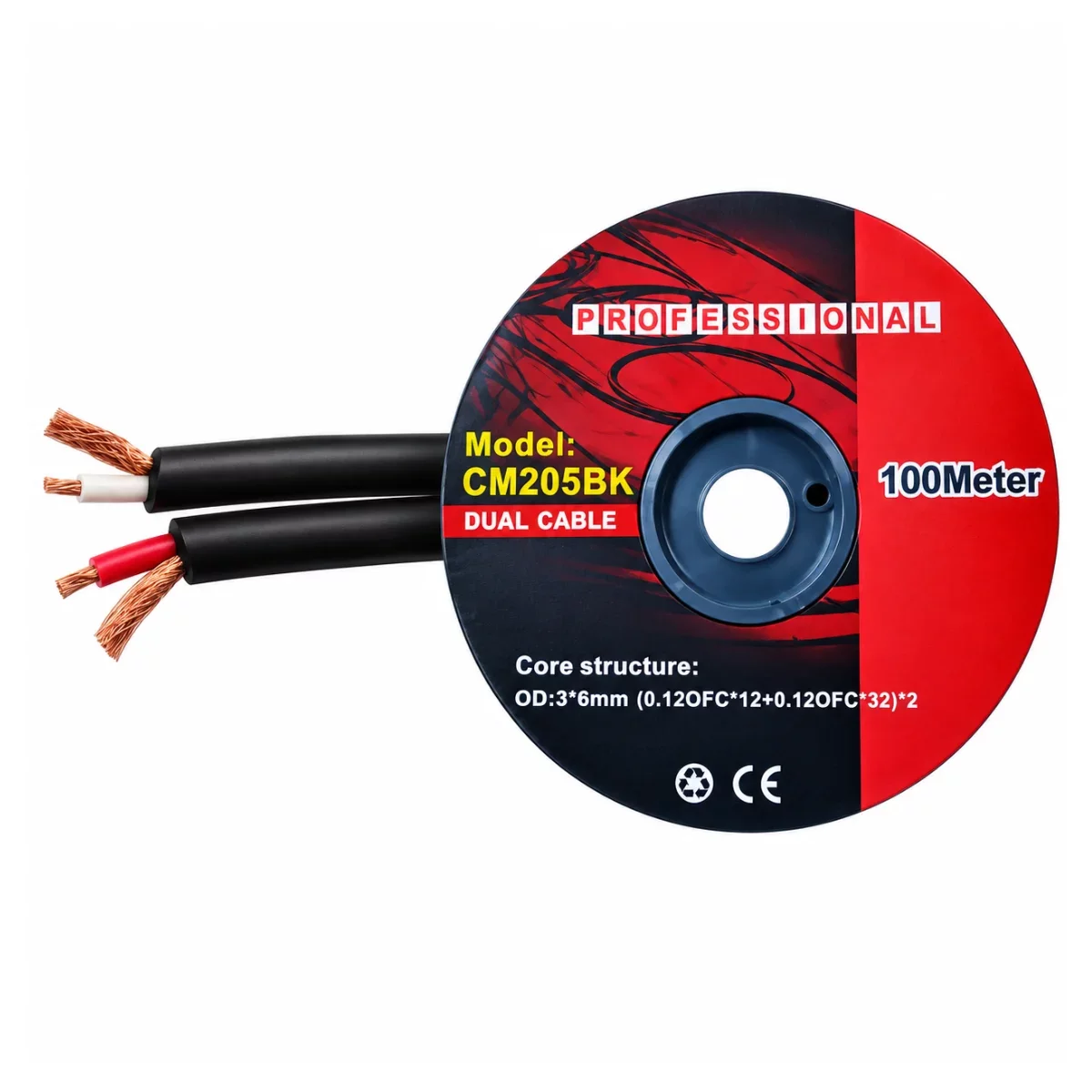

Cable Audio Apantallado CM205BK 3x6mm
$ 1.290 IVA incluido
Cable audio apantallado CM205BK dual OFC de 3x6mm con núcleo de 12 hilos y malla de 32 hilos para señal estéreo blindada.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
¿Qué es el Cable Audio Apantallado CM205BK?
El cable audio apantallado CM205BK es un cable dual de señal formado por dos vías coaxiales unidas en paralelo, con un diámetro total de 3x6mm. Cada vía lleva un núcleo central de 12 hilos de cobre OFC de 0,12mm rodeado por una malla de blindaje de 32 hilos del mismo material, y ambas van cubiertas por una chaqueta de PVC flexible negro. Los núcleos internos vienen identificados en blanco y rojo, el código estándar de canal izquierdo y canal derecho en instalaciones de audio estéreo.
La malla de cobre que envuelve cada núcleo cumple dos funciones: sirve como retorno de tierra y como blindaje electromagnético. Esa envolvente es la que permite transportar audio de bajo nivel a lo largo de varios metros sin captar zumbido ni interferencia del cableado eléctrico cercano, un problema habitual cuando se usa cable paralelo sin blindaje. El cobre OFC presenta menor resistencia por metro y mayor tolerancia a la oxidación en los extremos expuestos que el cobre reciclado de los cables económicos, lo que importa en tendidos largos y en cables que se reterminan con frecuencia.
Características Técnicas
| PARÁMETRO | VALOR |
|---|---|
| Modelo | CM205BK |
| Tipo | Dual apantallado de 2 vías |
| Diámetro total | 3x6mm |
| Diámetro por vía | 3mm |
| Chaqueta exterior | PVC flexible negro |
| Identificación de núcleos | Blanco y rojo |
| CONDUCTOR | DETALLE |
|---|---|
| Núcleo central por vía | 12 hilos de 0,12mm |
| Sección del núcleo | 0,136 mm² aproximado |
| Malla de blindaje por vía | 32 hilos de 0,12mm |
| Sección de la malla | 0,362 mm² aproximado |
| Material conductor | Cobre OFC |
| Número de vías | 2 |
| DATO ELÉCTRICO CALCULADO | VALOR |
|---|---|
| Resistencia del núcleo | 0,127 Ω por metro |
| Resistencia de la malla | 0,048 Ω por metro |
| Resistencia de bucle | 0,175 Ω por metro |
| Base de cálculo | Cobre a 20 °C, resistividad 0,0172 Ω mm² por metro |
| Origen del dato | Derivado de la geometría de hilos declarada |
| USO | DETALLE |
|---|---|
| Tipo de señal | Audio de bajo nivel |
| Aplicación prevista | Interconexión de señal antes del amplificador |
| No apto para | Salida de potencia hacia parlantes |
| Terminación | Conectores RCA de resorte o soldados |
| Flexibilidad | Alta, apto para ruteo en canaletas |
| Formato | Corte por metro |
Aplicaciones
- Fabricación de interconexiones RCA a medida entre radio y amplificador en car audio.
- Cableado de señal estéreo entre equipos en instalaciones fijas de audio.
- Conexión de fuentes de línea hacia mezcladores o etapas de potencia.
- Tendidos que corren junto a cableado eléctrico, donde el blindaje evita el zumbido inducido.
- Reemplazo de cables RCA de fábrica en largos que no existen como producto terminado.
- Prototipado de audio que requiere señal blindada de bajo nivel.
Preguntas Frecuentes
¿Sirve para conectar parlantes?
No. El núcleo central de cada vía tiene una sección aproximada de 0,136 mm², equivalente a AWG 26, dimensionada para señal de bajo nivel. Una salida de potencia hacia parlantes requiere secciones de entre 1,5 y 4 mm² según el largo y la impedancia. Usarlo en esa aplicación provoca caída de tensión y calentamiento del conductor. Este cable está pensado para la etapa de señal, es decir, todo lo que va antes del amplificador.
¿Qué necesito para terminar el cable?
Cada extremo se remata con un conector RCA por vía, cuatro conectores en total para un tramo estéreo completo. El núcleo central va al pin central del conector y la malla al cuerpo metálico, que corresponde a la tierra. Hay conectores de resorte que aprietan sin soldadura y conectores para soldar, estos últimos más duraderos en instalaciones sometidas a vibración como las de vehículo. Conviene replegar la malla hacia atrás antes de insertar el núcleo para evitar contacto entre ambos.
¿Por qué los núcleos son blanco y rojo?
Es el código de color estándar del formato RCA estéreo: blanco para el canal izquierdo y rojo para el canal derecho. Como ambas vías vienen unidas en paralelo, basta cortar el largo necesario y terminar cada extremo respetando esa correspondencia para mantener la orientación estéreo correcta en toda la instalación.
¿Qué significa que el cobre sea OFC?
OFC corresponde a cobre libre de oxígeno, un cobre de mayor pureza que el reciclado usado en cables de bajo costo. Presenta menor resistencia por metro, mayor tolerancia a la oxidación en los extremos expuestos y mejor flexibilidad. La diferencia se nota en tendidos largos y en cables que se manipulan o reterminan varias veces.
