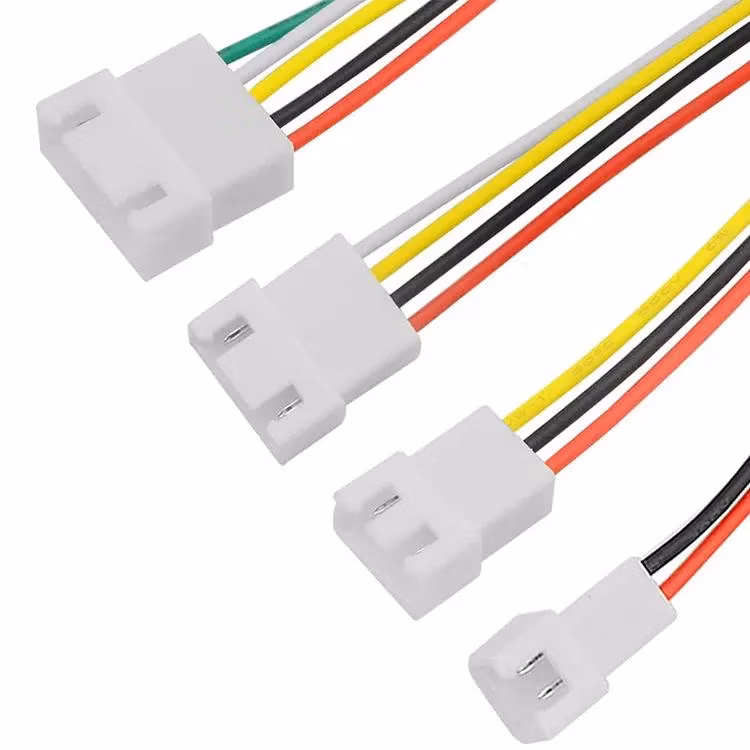

El Cable de Conector JST XH2.54mm Macho a Hembra Recubierto es una solución ideal para proyectos electrónicos que requieren conexiones seguras y confiables. Este cable recubierto de 10 cm está diseñado con conectores de 2 y 3 pines, lo que lo hace versátil para diversas aplicaciones en prototipado y modelismo.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Especificaciones del Producto
| Característica | Detalle |
|---|---|
| Tipo de Conector | Macho a Hembra |
| Modelo | 2P / 3P |
| Longitud del Cable | 10 cm |
| Calibre del Cable | 26 AWG |
| Pitch | 2.5 mm ± 0.05 |
| Voltaje Nominal | AC/DC 250V |
| Corriente Nominal | AC/DC 3A |
| Temperatura de Trabajo | -25℃ ~ +85℃ |
| Resistencia de Contacto | <0.02Ω |
| Resistencia de Aislamiento | >1000mΩ |
| Material de la Carcasa | Nylon 66 |
Preguntas Frecuentes
¿Cuál es la ventaja de usar este conector JST XH en lugar de cables Dupont estándar?
La principal ventaja es la fiabilidad y seguridad de la conexión. A diferencia de los cables Dupont individuales, el conector JST XH tiene una carcasa plástica (shroud) que cumple dos funciones cruciales:
- Conexión Polarizada: Solo se puede enchufar en una dirección, lo que previene conexiones invertidas que podrían dañar tu microcontrolador o sensor.
- Resistencia a Vibraciones: La carcasa y el pequeño clip de fricción aseguran que el conector permanezca firmemente en su lugar, incluso en proyectos con movimiento o vibración, como robots o impresoras 3D. Los cables Dupont, en cambio, pueden desconectarse fácilmente.
¿Para qué aplicaciones se usa típicamente la versión de 2 pines y para cuáles la de 3 pines?
La cantidad de pines determina su uso más común:
- Cable de 2 Pines (2P): Es el estándar para alimentación de bajo consumo. Sus usos más frecuentes son para conectar baterías LiPo de una celda, pequeños ventiladores de 5V, o para llevar energía a una sección de un circuito o a un módulo que solo requiere VCC y GND.
- Cable de 3 Pines (3P): Es ideal para la conexión de sensores y módulos que requieren alimentación y una línea de datos. El pinout típico es VCC, GND y Señal. Es perfecto para sensores de distancia Sharp IR, algunos módulos de sensor de temperatura, o para la conexión de servomotores pequeños (aunque los servos suelen usar conectores tipo Futaba, este puede ser un reemplazo compatible en muchos casos).
¿Son estos conectores JST XH compatibles con otros tipos de conectores JST (ej. los rojos de las baterías)?
No, y es una distinción muy importante. «JST» es el nombre de un fabricante japonés que produce cientos de familias de conectores diferentes. Este cable utiliza la familia JST XH, con un paso (pitch) de 2.54mm, muy común en placas de prototipado y sensores. Otros conectores comunes son:
- JST-RCY (o JST-BEC): El conector rojo de 2 pines, usado casi exclusivamente para baterías.
- JST-PH: Un conector más pequeño con un paso de 2.0mm, muy usado en baterías LiPo pequeñas y componentes de drones.
Asegúrate siempre de que la familia y el paso del conector coincidan con la placa o componente al que lo conectarás.
La especificación indica una corriente nominal de 3A. ¿Es esto seguro para el cable 26AWG?
Esta es una excelente pregunta técnica. La especificación de 3A se refiere típicamente a la capacidad de los contactos metálicos del conector en sí mismos. Sin embargo, el cable de calibre 26AWG tiene una capacidad de corriente continua más limitada. Para evitar el sobrecalentamiento en un uso prolongado, una regla conservadora y segura es no exceder aproximadamente 0.8A (800mA) de forma continua a través de un cable 26AWG. El cable es perfectamente seguro para la mayoría de las señales de sensores y para alimentar cargas de baja potencia, pero no se recomienda para alimentar motores o actuadores que consuman más de 1A de forma sostenida.
¿Puedo cortar este cable por la mitad para obtener dos conectores para soldar?
¡Sí! De hecho, esa es una de las aplicaciones más comunes y útiles para estos cables. Al cortar el cable de 10 cm por la mitad, obtienes dos «pigtails»:
- Un pigtail con conector macho y cables expuestos.
- Un pigtail con conector hembra y cables expuestos.
Esto es perfecto para soldar directamente un conector fiable en tu PCB personalizada, o para crear un adaptador a medida que se conecte a un sensor o a una placa de forma segura, eliminando la necesidad de una protoboard para la conexión final.
