Conversor USB Serie 4 Canales RS485

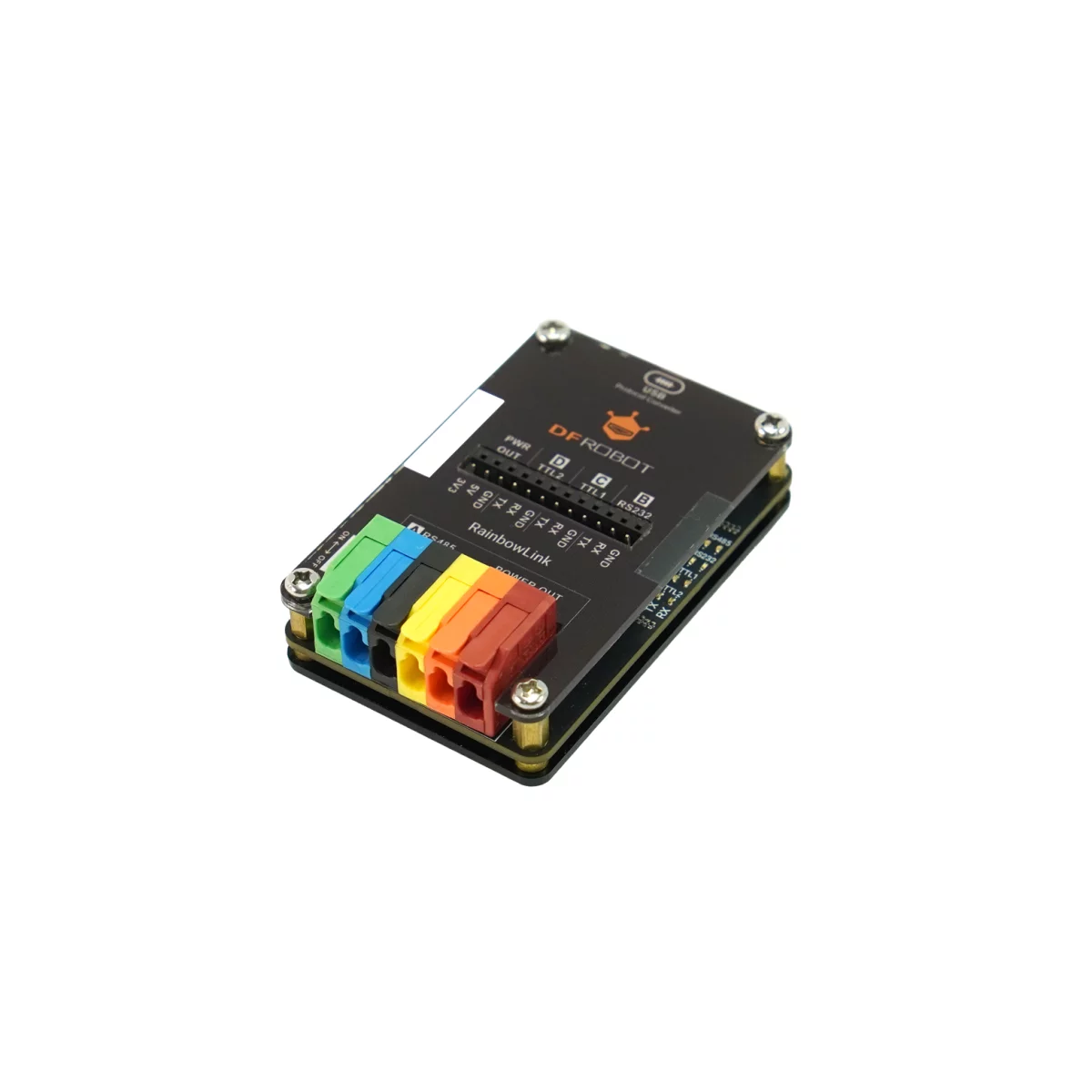

¿Qué es el RainbowLink Conversor USB Serie 4 Canales?

El RainbowLink es un conversor USB a serie multiprocotolo de gama avanzada, diseñado por DFRobot para ingenieros y desarrolladores que trabajan con múltiples protocolos de comunicación serial en un único entorno de pruebas. A diferencia de los adaptadores convencionales que solo soportan un canal, este dispositivo integra cuatro canales independientes: un canal RS485, un canal RS232 y dos canales TTL a 3,3V, todos operando de forma simultánea desde una sola conexión USB C. Esto lo convierte en una solución todo en uno para ecosistemas IoT, automatización industrial, domótica agrícola y desarrollo embebido con placas como Raspberry Pi o LattePanda. Su diseño compacto elimina la necesidad de tener varios convertidores sobre el escritorio, reduciendo el cableado y organizando el entorno de trabajo.

El hardware del RainbowLink se basa en un circuito integrado de conversión USB a serial de alta fiabilidad, con terminales de palanca de conexión rápida (lever terminals) que soportan más de 2000 ciclos de conexión y desconexión sin herramientas. La versión V1 (no aislada) está orientada a prototipado de laboratorio y uso general. La placa incluye reguladores internos que generan tres rieles de alimentación independientes: 12V a 800mA, 5V hasta 2A y 3,3V a 200mA, eliminando la necesidad de fuentes externas durante las pruebas de campo. El dispositivo es compatible con Windows y Linux, y funciona en modo libre de controladores para la mayoría de los sistemas operativos, aunque la instalación del driver opcional asigna identificadores únicos por canal, facilitando la gestión en configuraciones complejas.

Características Técnicas

Cada uno de los cuatro canales del RainbowLink opera de forma completamente independiente: el canal RS485 permite comunicación diferencial half-duplex ideal para redes industriales de largo alcance con múltiples nodos (Modbus RTU, DALI, DMX512); el canal RS232 provee comunicación full-duplex punto a punto compatible con equipos de medición, PLCs y módems industriales; los dos canales TTL a 3,3V son perfectos para depurar microcontroladores, módulos ESP32, Arduino y sensores UART de bajo nivel. La tasa de baudios es configurable desde 2400 hasta 128000 bps, cubriendo el rango completo de la mayoría de sensores y dispositivos seriales del mercado. Los terminales de palanca aceptan tanto cabezales de pines como cables directos, lo que agiliza el conexionado en prototipos sin necesidad de crimpar.

Especificaciones Eléctricas

Comunicación y Pinout de Terminales

Dimensiones y Ambiente

Aplicaciones

• Depuración y prueba de sensores industriales RS485 (Modbus RTU, temperatura, humedad, suelo)
• Depuración simultánea de múltiples dispositivos serie en bancos de prueba IoT
• Desarrollo con Raspberry Pi, LattePanda y placas embebidas que requieren comunicación serial
• Prueba de módulos RS232 (PLCs, instrumentación, módems industriales) sin fuente externa
• Monitoreo de buses serial en automatización agrícola e invernaderos inteligentes
• Configuración y diagnóstico de convertidores de frecuencia, actuadores y transmisores industriales

Preguntas Frecuentes

¿El RainbowLink puede operar los 4 canales de forma simultánea?

Sí. Los cuatro canales (RS485, RS232 y los dos TTL) son completamente independientes entre sí y operan de forma simultánea desde una sola conexión USB C. Cada canal tiene su propio puerto virtual COM en el sistema operativo, por lo que se pueden abrir cuatro terminales serie distintos al mismo tiempo sin interferencia entre canales.

¿Necesita instalar controladores para funcionar en Windows o Linux?

Para uso básico el dispositivo es libre de controladores en la mayoría de versiones de Windows 10, Windows 11 y distribuciones Linux recientes. Sin embargo, DFRobot provee un driver opcional que asigna identificadores únicos a cada canal, lo que facilita la gestión cuando se conectan múltiples dispositivos USB serie al mismo PC. Se recomienda instalarlo en entornos de producción o cuando se necesite identificar los puertos de forma persistente.

¿Cuál es la diferencia entre la versión V1 y la versión V2 del RainbowLink?

La versión V1 (la que corresponde a este producto) es la versión estándar sin aislamiento galvánico, orientada a prototipado de laboratorio y uso general con equipos que comparten la misma referencia de tierra. La versión V2 es la variante industrial con aislamiento completo entre canales y carcasa robusta, indicada para entornos con ruido eléctrico severo, diferencias de potencial entre equipos o instalaciones en campo con riesgo de transitorios.

¿Es compatible con Modbus RTU sobre RS485 para leer sensores de suelo u otros sensores industriales?

Sí. El canal RS485 del RainbowLink es completamente compatible con el protocolo Modbus RTU, que es el estándar de facto para sensores industriales de suelo, temperatura, humedad, presión, caudal y calidad de agua. Desde el PC se puede usar software como Modbus Poll, Simply Modbus o cualquier librería Python (pymodbus, minimalmodbus) apuntando al puerto COM virtual asignado al canal RS485. DFRobot documenta ejemplos de conexionado con sensores Modbus en su wiki oficial del producto.
