$ 13.990 IVA incluido
El Joystick JH-D202X-R2 es un joystick industrial de dos ejes con potenciómetros de 5KΩ. Ofrece control de movimiento analógico preciso en los ejes X e Y, ideal para robótica, control de vehículos y proyectos de automatización que requieren una interfaz de usuario robusta.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

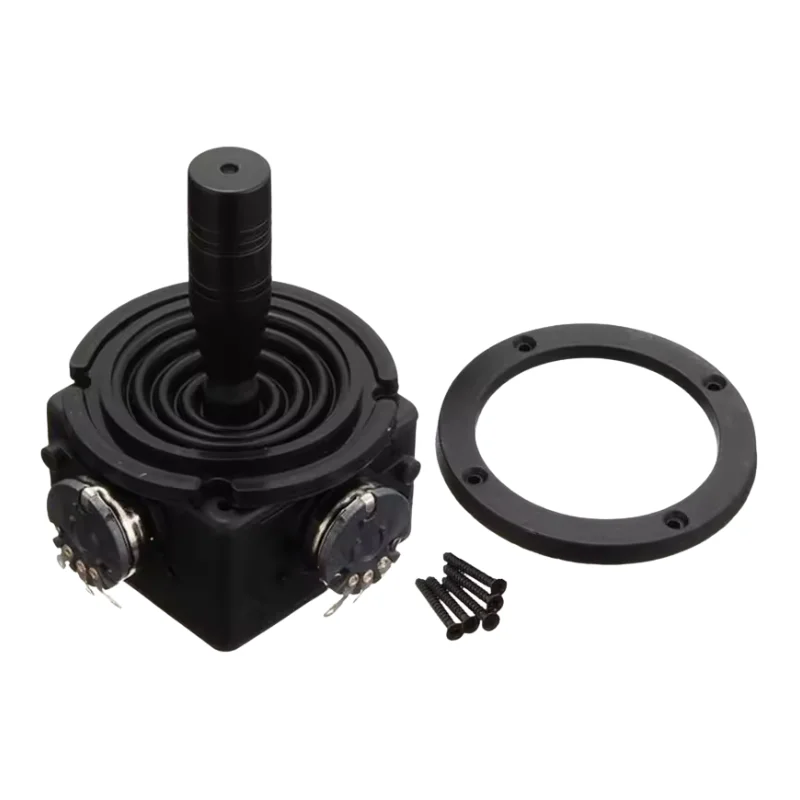

El Joystick JH-D202X-R2 – 5KΩ es un joystick industrial de dos ejes, diseñado para la entrada de control de posición analógica en aplicaciones de automatización, robótica y interfaces de usuario. Este joystick proporciona una señal de voltaje que varía con el movimiento de la palanca en los ejes X e Y, lo que permite un control preciso y continuo del movimiento.
Cada eje del joystick utiliza un potenciómetro de 5KΩ (ohmios), que cambia su resistencia a medida que la palanca se mueve en esa dirección. La lectura de estos potenciómetros se puede hacer fácilmente con un conversor analógico-digital (ADC) en un microcontrolador (como Arduino o ESP32). Su construcción robusta, con una base de montaje, un sello de goma para proteger del polvo y una palanca duradera, lo hace ideal para entornos exigentes. Es una herramienta indispensable para proyectos de robótica, control de cámaras PTZ, máquinas de control remoto, brazos robóticos y cualquier aplicación que requiera una interfaz de usuario fiable y analógica para el control de movimiento de dos ejes.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Joystick | Industrial de dos ejes (X e Y) |
| Modelo | JH-D202X-R2 |
| Resistencia por Eje | 5KΩ (5000 ohmios) |
| Tolerancia de Resistencia | ±20% |
| Configuración de Ejes | 2 Potenciómetros de 5KΩ |
| Ángulo de Operación | ±25° a ±30° |
| Voltaje de Alimentación | 5V DC (típico) |
| Conexión | Pines de soldadura para cada eje (X, Y) y la alimentación |
| Dimensiones | Aprox. 49 x 49 mm (base) x 40 mm (alto) |
| Método de Montaje | Atornillado (incluye tornillos y anillo de montaje) |
| Material | Plástico ABS, metal, goma |
| Resistencia Mecánica | >2,000,000 de ciclos |
Características Clave
- Control de 2 Ejes Analógicos: Proporciona una señal de voltaje continua y proporcional al movimiento en los ejes X e Y.
- Potenciómetros de 5KΩ: El valor de resistencia estándar facilita la lectura con un ADC de 5V.
- Construcción Robusta: Sellado de goma para proteger del polvo y la suciedad, y materiales duraderos para una larga vida útil.
- Fácil de Usar: La conexión de 3 pines por eje (VCC, GND, Salida) simplifica el cableado a un microcontrolador.
- Montaje Seguro: Incluye orificios para tornillos y un anillo de montaje para una fijación estable en paneles de control.
- Aplicaciones Versátiles: Ideal para robótica, cámaras PTZ y cualquier control de movimiento.
Preguntas Frecuentes
¿Cómo se conecta este joystick a un Arduino?
Para conectar el joystick a un Arduino, necesitas conectar la alimentación de cada potenciómetro a 5V y GND del Arduino. Luego, la salida de voltaje variable de cada eje (X e Y) se conecta a un pin de entrada analógica (ADC) del Arduino. El Arduino leerá un valor de 0 a 1023 (en un Arduino UNO) que es proporcional a la posición de la palanca.
¿Qué significa que la resistencia del potenciómetro sea de 5KΩ?
La resistencia de 5KΩ es la resistencia máxima del potenciómetro en cada eje. Cuando la palanca se mueve, la resistencia entre los pines de salida y el de tierra varía de 0Ω a 5KΩ. Al aplicar un voltaje de 5V en los extremos del potenciómetro, el pin de salida proporcionará un voltaje que varía de 0V a 5V, lo que puede ser leído por el ADC.
¿Cuál es la diferencia entre un joystick industrial y uno de videojuego?
La principal diferencia es la construcción y la durabilidad. Un joystick industrial como este está diseñado para ser más robusto, preciso y fiable, con componentes de alta calidad que pueden soportar millones de ciclos de operación. Los joysticks de videojuegos suelen ser más económicos y no están diseñados para el uso intensivo y continuo de aplicaciones industriales.
¿Qué tipo de aplicaciones de robótica son ideales para este joystick?
Este joystick es ideal para el control de vehículos terrestres, drones o brazos robóticos. El eje X puede controlar el movimiento lateral, mientras que el eje Y puede controlar el movimiento hacia adelante/atrás. Al leer la posición de la palanca, el microcontrolador puede enviar comandos para controlar motores y actuadores de forma intuitiva.
¿Necesito soldar para usar este joystick?
Sí, para usar este joystick, es necesario soldar cables a los pines de conexión de cada potenciómetro (VCC, GND y Salida). Una vez soldados los cables, el joystick se puede conectar a la placa de desarrollo o al controlador a través de conectores de pines o bornes de tornillo.
