Kit Conectores de LED RGB 5050 de 4 Pines

Este kit está diseñado específicamente para tiras LED RGB tipo 5050 que tengan 10 mm de ancho y utilicen una configuración de 4 pines (+, G, R, B). Antes de comprar, verifica las especificaciones de tus tiras LED:

• Tipo de LED: Deben ser SMD 5050 (cada chip LED contiene Rojo, Verde y Azul).
• Ancho de la Tira: La tira PCB debe medir 10 mm de ancho.
• Número de Puntos de Contacto/Pines: Debe tener 4 puntos de contacto de cobre expuestos para las conexiones (+, G, R, B).

No es compatible con tiras LED de un solo color, RGBW (5 pines), tiras de diferente ancho (ej. 8mm), o tiras con un número diferente de pines.

Ser «sin soldadura» (solderless) significa que no necesitas herramientas de soldar ni estaño para unir segmentos de tiras LED o conectar cables. Estos conectores utilizan un mecanismo de clip o mordaza:

1. Abres el clip del conector.
2. Deslizas el extremo de la tira LED (con los contactos de cobre limpios y expuestos) debajo de las clavijas metálicas internas del conector, asegurándote de alinear correctamente los puntos de contacto de la tira (+, G, R, B) con las marcas o el orden de los pines del conector.
3. Cierras firmemente el clip. Las clavijas internas perforan ligeramente el PCB de la tira o hacen presión firme sobre los contactos de cobre, estableciendo la conexión eléctrica para cada uno de los 4 canales (positivo, verde, rojo, azul).

Una alineación correcta y un cierre firme son cruciales para asegurar que todos los colores funcionen correctamente y la conexión sea estable.

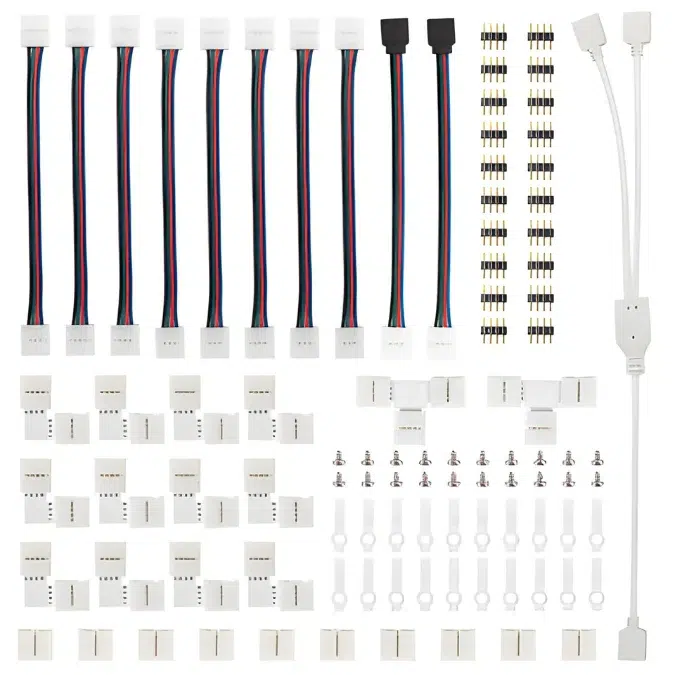

Este kit de 95 piezas ofrece gran versatilidad para tus instalaciones LED:

• Conectores sin espacios (8 uds): Permiten unir dos segmentos de tira LED RGB 5050 de forma continua y directa, ideal para extensiones en línea recta.
• Conectores en forma de L (10 uds): Perfectos para realizar giros de 90 grados en las esquinas sin tener que doblar la tira LED bruscamente, lo que podría dañarla.
• Conectores en forma de T (2 uds): Útiles para dividir una línea de tira LED en dos direcciones perpendiculares, creando una bifurcación.
• Cable divisor RGB de 2 vías (1 ud): Permite tomar una única señal RGB de entrada y dividirla para alimentar dos tiras LED separadas, que mostrarán el mismo patrón de color.
• Conectores de tira LED (clips de empalme / conectores de cable – se infiere que algunos de los 8 «conectores de tira LED» podrían ser para unir tira a cable): Para extender la conexión usando un tramo de cable RGB de 4 hilos (no incluido como cable suelto, pero los «conectores hembra con terminal de cable desnudo» sirven para esto).
• Conectores macho a macho de 4 pines (20 uds): Se usan para conectar entre sí componentes que tengan conectores hembra de 4 pines, como unir un conector de tira a un cable extensor o a un controlador.

Los «conectores hembra de 4 pines con terminal de cable desnudo» (2 uds) son muy útiles para la interfaz inicial o final de tu instalación:

• Un extremo tiene un conector hembra de 4 pines estándar, que se puede enchufar directamente a los pines macho de la mayoría de los controladores LED RGB o a un conector de tira LED que termine en pines macho.
• El otro extremo tiene cables de colores (usualmente Rojo, Verde, Azul y Negro/Blanco para el positivo) con los extremos pelados (cable desnudo). Estos cables desnudos son los que conectarías a:
  • Los terminales de tornillo de tu controlador LED RGB, respetando la polaridad y el orden (ej. V+, G, R, B).
  • La salida de tu fuente de alimentación (generalmente el cable V+ a la salida positiva de la fuente, y los cables G,R,B al controlador que luego maneja la tierra común para los colores).
  • Puedes soldarlos a otros cables si necesitas extensiones personalizadas.

Estos conectores simplifican la conexión entre la tira LED y la electrónica de control sin necesidad de soldar directamente a la tira.

Si bien los conectores están fabricados con materiales duraderos y diseñados para una corriente estable, la limitación principal suele venir de la propia tira LED y la caída de voltaje a lo largo de la misma, más que de la capacidad del conector en sí para tramos cortos.

• Capacidad del Conector: Estos conectores están diseñados para las corrientes típicas de las tiras LED RGB 5050 (generalmente hasta unos pocos amperios para tramos cortos a medianos). Para proyectos de alta potencia con tiras muy largas o de muy alta densidad, la soldadura directa podría ser preferible para minimizar la resistencia en el punto de conexión.
• Caída de Voltaje en la Tira: Las tiras LED largas sufren caída de voltaje, lo que puede resultar en colores incorrectos o menor brillo al final de la tira. Esto no es culpa del conector, sino una propiedad de las tiras. Para tramos largos (generalmente más de 5 metros), se recomienda inyectar energía en varios puntos de la tira, independientemente del tipo de conector usado.
• Especificaciones de la Tira: Siempre revisa el consumo de corriente (Amperios por metro) de tu tira LED específica y asegúrate de que tu fuente de alimentación y el cableado (incluyendo estos conectores para los empalmes) sean adecuados para la corriente total.

Para la mayoría de las aplicaciones domésticas y de proyectos DIY con tiras LED RGB 5050 estándar, estos conectores funcionarán de manera segura y eficiente.

Estos conectores están diseñados principalmente para tiras LED no impermeables, donde los contactos de cobre en el PCB están directamente accesibles.
Si deseas utilizarlos con tiras LED impermeables que tienen un recubrimiento de silicona o epoxi sobre los contactos:

1. Deberás retirar con mucho cuidado el recubrimiento impermeable de la sección de la tira donde vas a colocar el conector. Usualmente se hace con una cuchilla afilada, exponiendo limpiamente los 4 contactos de cobre.
2. Asegúrate de que no queden residuos de silicona sobre los contactos, ya que esto impediría una buena conexión eléctrica.

Una vez que los contactos de cobre estén limpios y expuestos, podrás usar los conectores como lo harías con una tira no impermeable. Ten en cuenta que al retirar el recubrimiento, esa sección de la tira perderá su protección contra la humedad.

Estas características son importantes para la seguridad y la fiabilidad de tu instalación LED:

• Materiales Duraderos y Retardantes de Llama: El uso de plásticos y metales de buena calidad asegura que los conectores puedan soportar el estrés mecánico de la instalación y el uso repetido de los clips. Ser «retardante de llama» es una característica de seguridad crucial, ya que ayuda a prevenir la propagación del fuego en caso de un cortocircuito o sobrecalentamiento extremo (aunque esto es raro si la instalación se hace correctamente y con la fuente de alimentación adecuada).
• Rango de Temperatura de Operación (-40℃ a +105℃): Este amplio rango indica que los materiales del conector mantienen sus propiedades mecánicas y eléctricas en una gran variedad de entornos.
  • La resistencia a bajas temperaturas (-40℃) asegura que el plástico no se vuelva excesivamente frágil.
  • La resistencia a altas temperaturas (+105℃) es importante porque las tiras LED (y a veces los propios conectores si pasa mucha corriente) pueden generar algo de calor. Esta tolerancia asegura que el conector no se deforme, derrita o pierda su capacidad de conexión debido al calor normal de operación o incluso a temperaturas ambientales elevadas.

Estas especificaciones contribuyen a una conexión más segura, estable y de mayor vida útil para tus proyectos de iluminación LED, especialmente en comparación con conectores de menor calidad.
