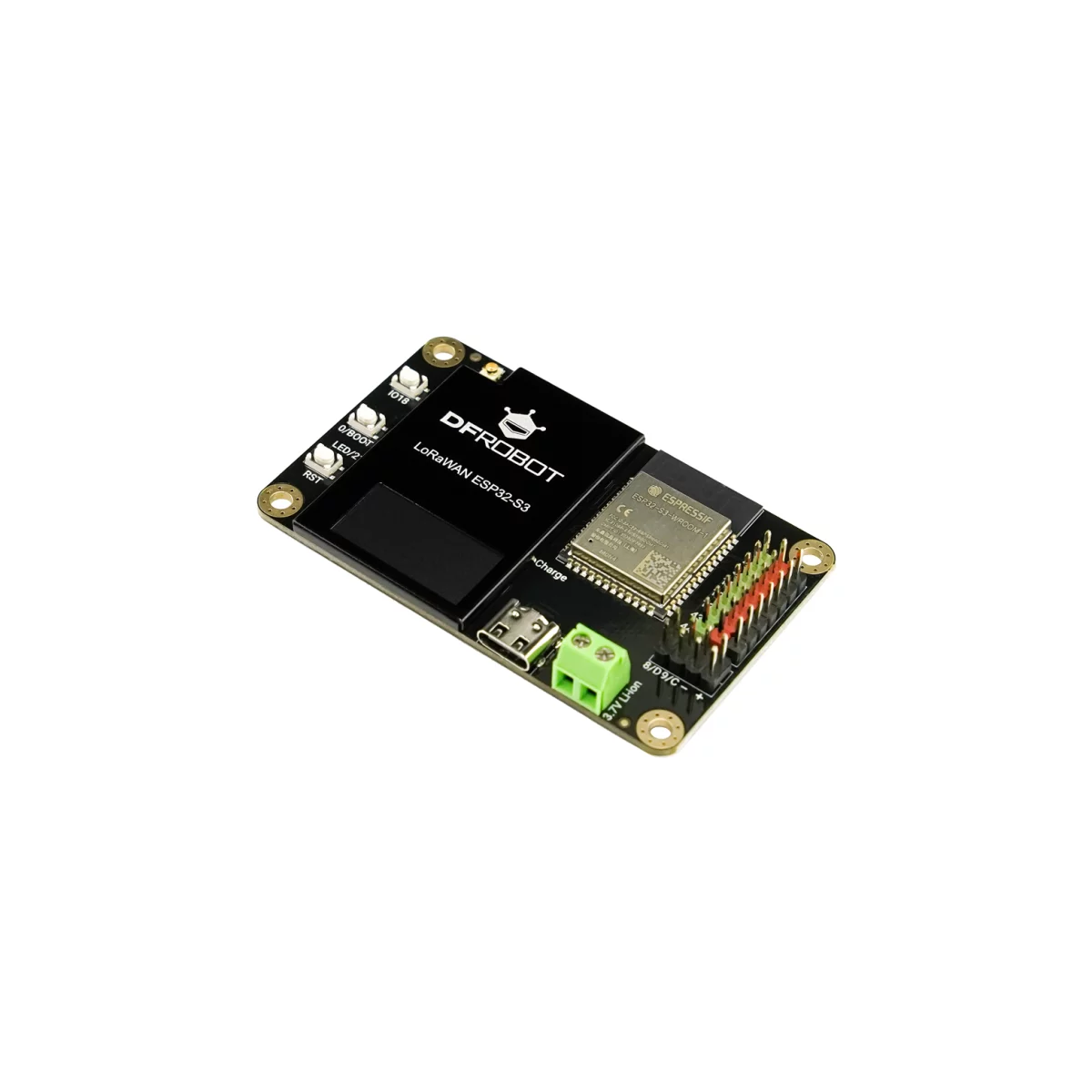

Placa LoRaWAN ESP32 S3 SX1262 Display
El precio original era: $ 75.500.$ 69.990El precio actual es: $ 69.990. IVA incluido
Tarjeta de desarrollo LoRaWAN con ESP32 S3 y chip SX1262 para comunicación de largo alcance. Integra pantalla LCD de 0,96 pulgadas, botones físicos, interfaz de batería Li-Ion y soporte para los protocolos LoRa, LoRaWAN y Meshtastic.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Otros que te podrían interesar

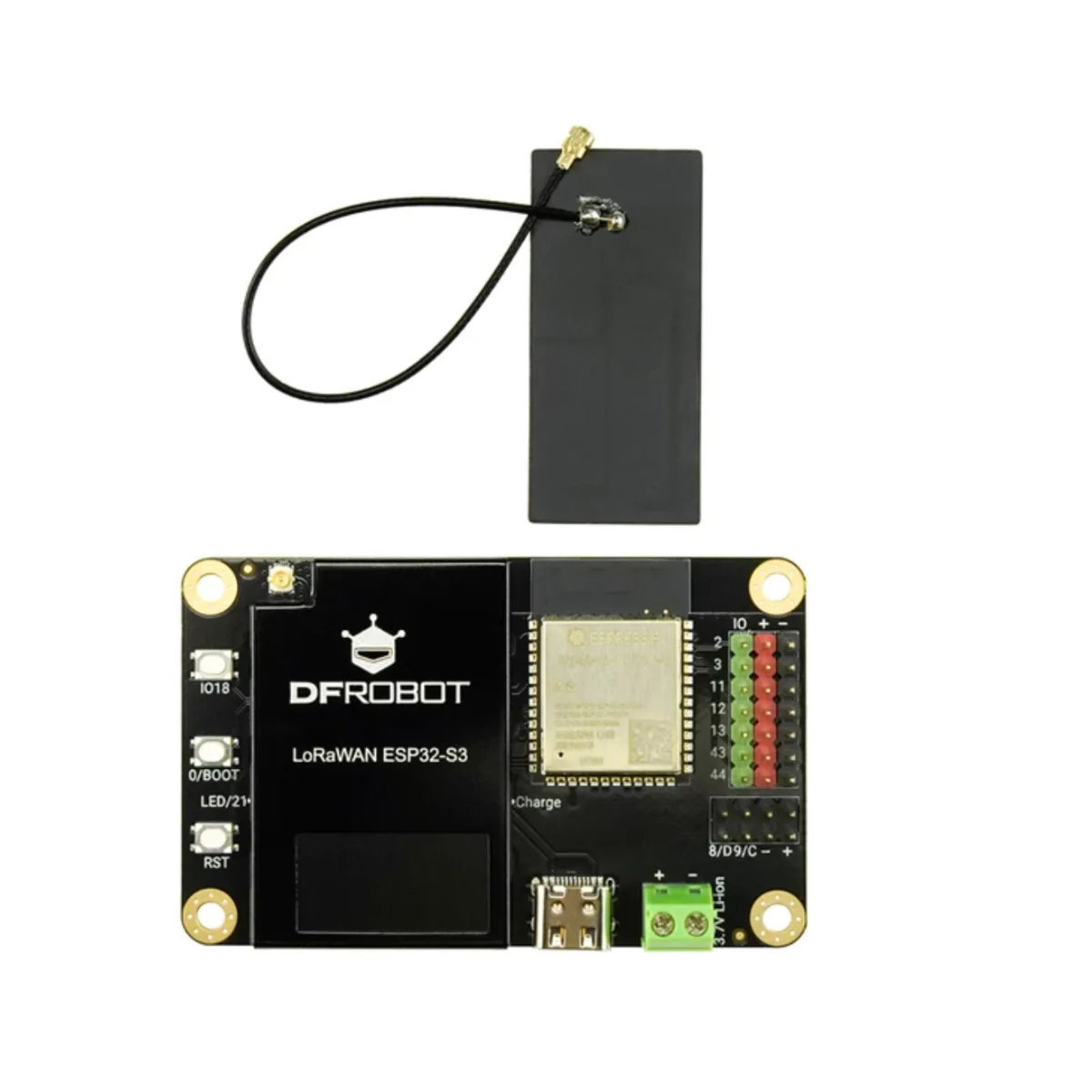

¿Qué es la Placa LoRaWAN ESP32 S3 con Display SX1262?
La placa LoRaWAN ESP32 S3 con display SX1262 es una tarjeta de desarrollo profesional orientada a la comunicación inalámbrica de largo alcance (LPWAN). Combina el potente microcontrolador ESP32 S3 de Espressif con el transceptor de radiofrecuencia SX1262 de Semtech, ofreciendo soporte nativo para los protocolos LoRa, LoRaWAN y Meshtastic. Esta combinación permite construir nodos de red privados o conectarse a redes LoRaWAN públicas, extendiendo la cobertura de señal a cientos de metros o kilómetros dependiendo del entorno. La placa está pensada tanto para desarrolladores que prototipan sistemas IoT industriales o agrícolas, como para entusiastas de domótica que desean expandir el alcance de HomeAssistant mediante ESPHome.
En cuanto a su arquitectura de hardware, el ESP32 S3 corre sobre un procesador Xtensa de doble núcleo LX7 a 240 MHz, con 512 KB de SRAM, 384 KB de ROM y 4 MB de Flash integrados. El chip SX1262 opera en la banda de 850 a 930 MHz, entregando hasta 22 dBm de potencia de transmisión en la banda US915 y una sensibilidad de recepción de hasta 137 dBm con ancho de banda de 125 kHz y SF12. La placa incluye regulación de voltaje interna, un circuito de carga para batería de litio con corriente máxima de 300 mA, y una interfaz Type-C para programación y alimentación a 5V DC. La lógica opera a 3,3V.
Características Técnicas

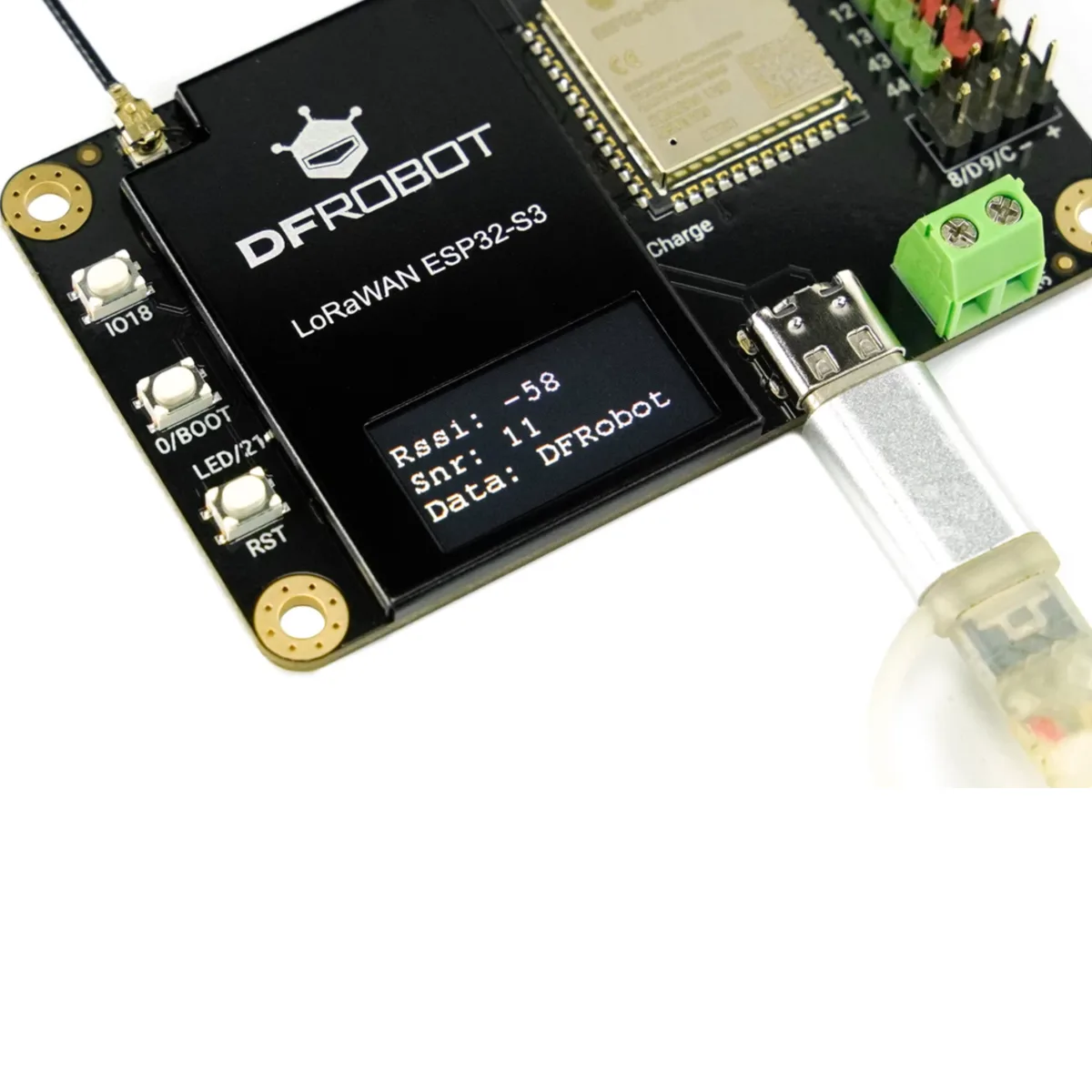

El módulo integra múltiples periféricos sin necesidad de hardware adicional: una pantalla LCD de 0,96 pulgadas con resolución de 160 por 80 píxeles para visualizar datos de operación y estado de la red en tiempo real, botones físicos para navegar entre pantallas sin depender de una computadora, interfaces I2C múltiples para conectar sensores como temperatura, humedad, luminosidad o movimiento directamente sin soldadura, y un conector de batería de litio con carga integrada para uso portátil en exteriores. Soporta programación con el IDE de Arduino y archivos de librería precompilados que abstraen la complejidad del protocolo LoRaWAN, además de programación en YAML mediante ESPHome para integración directa con HomeAssistant.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Voltaje de operación (lógica) | 3,3V DC |
| Voltaje de entrada Type-C | 5V DC |
| Corriente máxima de carga Li-Ion | 300 mA |
| Potencia de transmisión EU868 | 16 dBm |
| Potencia de transmisión US915 | 22 dBm |
| Sensibilidad de recepción | 137 dBm a 125 kHz SF12 |
| Temperatura de operación | 10 a 60 °C |
Especificaciones del ESP32 S3 y RF
| Parámetro | Valor |
|---|---|
| Procesador | Xtensa dual-core 32 bits LX7 |
| Velocidad de reloj | 240 MHz |
| SRAM | 512 KB |
| ROM | 384 KB |
| Flash | 4 MB |
| WiFi | 802.11 b/g/n |
| Bluetooth | BLE 5.0 |
| Chip RF LoRa | SX1262 |
| Banda de frecuencia | 850 a 930 MHz |
| Protocolos LoRa | LoRa punto a punto, LoRaWAN, Meshtastic |
Dimensiones, Pantalla y Entorno
| Característica | Valor |
|---|---|

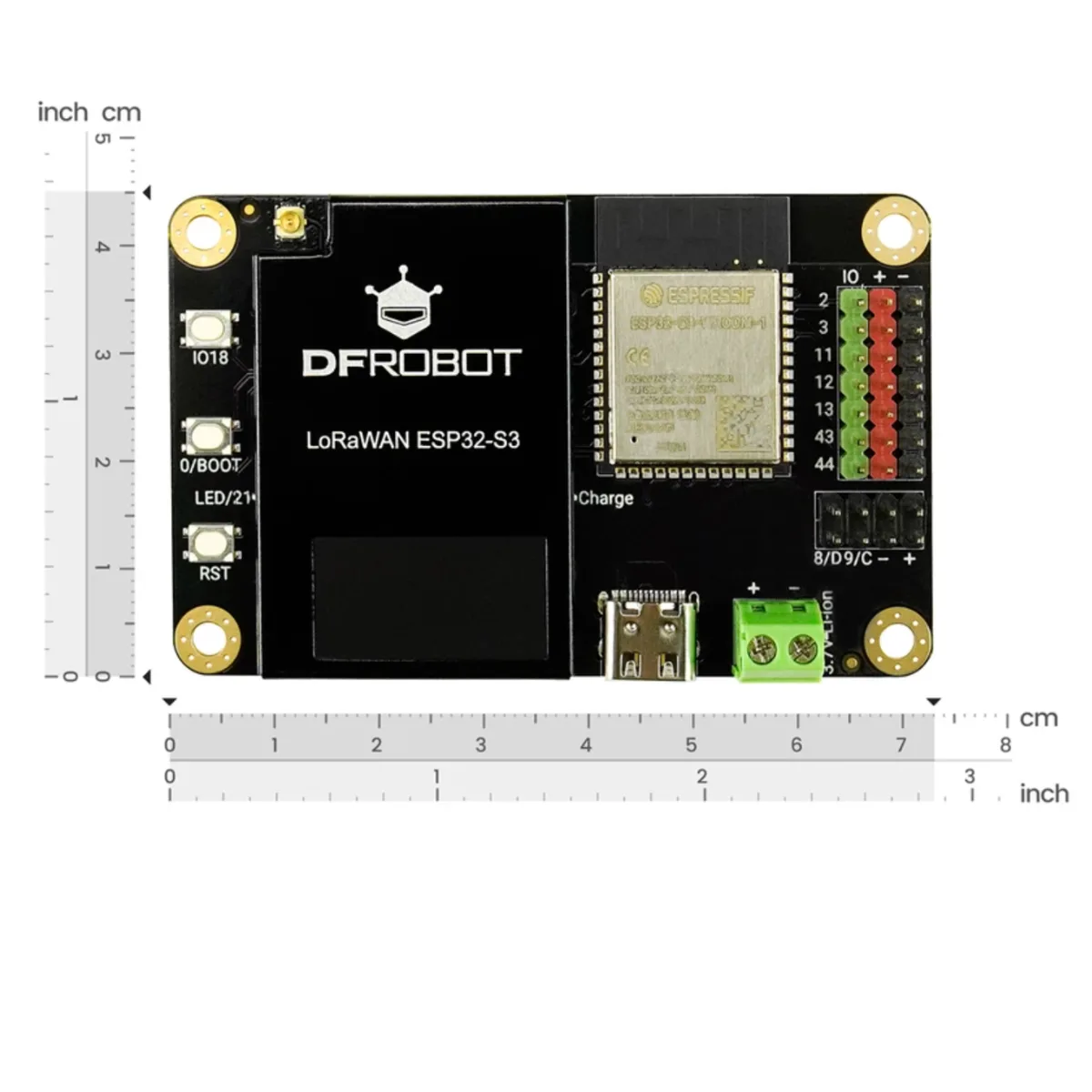

| Dimensiones del módulo | 73 × 45 mm |
| Pantalla | LCD 0,96 pulgadas, 160 × 80 píxeles |
| Interfaz de alimentación | Type-C 5V + conector Li-Ion |
| Temperatura de trabajo | 10 a 60 °C |
| Ecosistemas compatibles | Arduino IDE, ESPHome, HomeAssistant, Meshtastic |
Aplicaciones
- Despliegue y depuración de redes LoRaWAN privadas: visualización de señal y estado de comunicación directamente en pantalla sin PC.
- Expansión de HomeAssistant en residencias grandes o edificios con múltiples plantas mediante ESPHome como unidad de comunicación de largo alcance.
- Monitoreo ambiental exterior: temperatura, humedad y calidad del aire con transmisión de datos a cientos de metros del servidor central.
- Gestión remota agrícola: conexión de sensores de humedad de suelo y luminosidad en invernaderos o huertos con cobertura dentro de predios extensos.
- Red de mensajería Meshtastic en zonas sin cobertura celular: montañas, bosques o expediciones al aire libre.
- Prototipado rápido de nodos IoT industriales con bajo consumo y largo alcance.
Preguntas Frecuentes
¿Es compatible con la banda AU915 o LA915 usada en Latinoamérica?
El chip SX1262 opera en la banda de 850 a 930 MHz, lo que cubre tanto la banda US915 (902 a 928 MHz) como las bandas regionales AU915 y LA915 utilizadas en Sudamérica. Para Chile y la mayoría de Latinoamérica se recomienda configurar el stack LoRaWAN en AU915 o AS923, ajustando el plan de frecuencias en el firmware de Arduino o en el archivo YAML de ESPHome según el operador de red o gateway propio.
¿Puede funcionar como nodo Meshtastic sin gateway LoRaWAN?
Sí. Meshtastic opera de forma completamente descentralizada: cada placa actúa como nodo de la malla y retransmite mensajes hacia otros nodos sin necesitar un gateway ni servidor central. Para usarlo en modo Meshtastic basta con cargar el firmware oficial de Meshtastic compatible con ESP32 S3, configurar el canal y la región de frecuencia, y la placa queda lista para comunicarse con otros dispositivos Meshtastic en el rango disponible, que puede superar varios kilómetros en campo abierto.
¿Qué sensores se pueden conectar directamente sin soldadura?
La placa expone interfaces I2C múltiples con conectores que permiten enchufar directamente módulos con sensores de temperatura y humedad (como DHT22 o SHT31), sensores de luminosidad (BH1750), sensores de movimiento PIR, y otros módulos con protocolo I2C o UART estándar. Para sensores analógicos o digitales con pines sueltos se pueden usar los pines de expansión GPIO accesibles en la placa, aunque en ese caso se requiere un conector o cable dupont.
¿Se puede reemplazar por otro módulo LoRa con SX1276 o RFM95?
No directamente en la misma placa, ya que el SX1262 está integrado en el PCB. Sin embargo, el SX1262 es generacionalmente superior al SX1276 y al RFM95: ofrece mayor sensibilidad de recepción (hasta 137 dBm frente a 148 dBm teórico pero con menor consumo real), mayor potencia de salida configurable y mejor consumo en reposo. Las librerías de Arduino como RadioLib soportan nativamente el SX1262, por lo que el código pensado para SX1276 se migra con cambios mínimos en la declaración del objeto de radio.
Complementa tu proyecto
| Chip RF | SX1262 |
|---|---|
| Microcontrolador | ESP32 S3 dual-core LX7 240 MHz |
| Banda de frecuencia | 850 a 930 MHz |
| Protocolos LoRa | LoRa, LoRaWAN, Meshtastic |
| Pantalla | LCD 0,96 pulgadas 160 x 80 px |
| Flash | 4 MB |
| Bluetooth | BLE 5.0 |
| WiFi | 802.11 b/g/n |
| Voltaje de entrada | 5V DC Type-C |
| Voltaje lógico | 3,3V DC |
| Temperatura de operación | 10 a 60 °C |
| Dimensiones | 73 x 45 mm |
| Ecosistemas | Arduino IDE, ESPHome, HomeAssistant |
| Potencia TX US915 | 22 dBm |
| Sensibilidad RX | 137 dBm a 125 kHz SF12 |
| N° de parte (MPN) | DFR1195 |
