Porta pila para Batería 9V con Interruptor ON/OFF
$ 3.990 IVA incluido

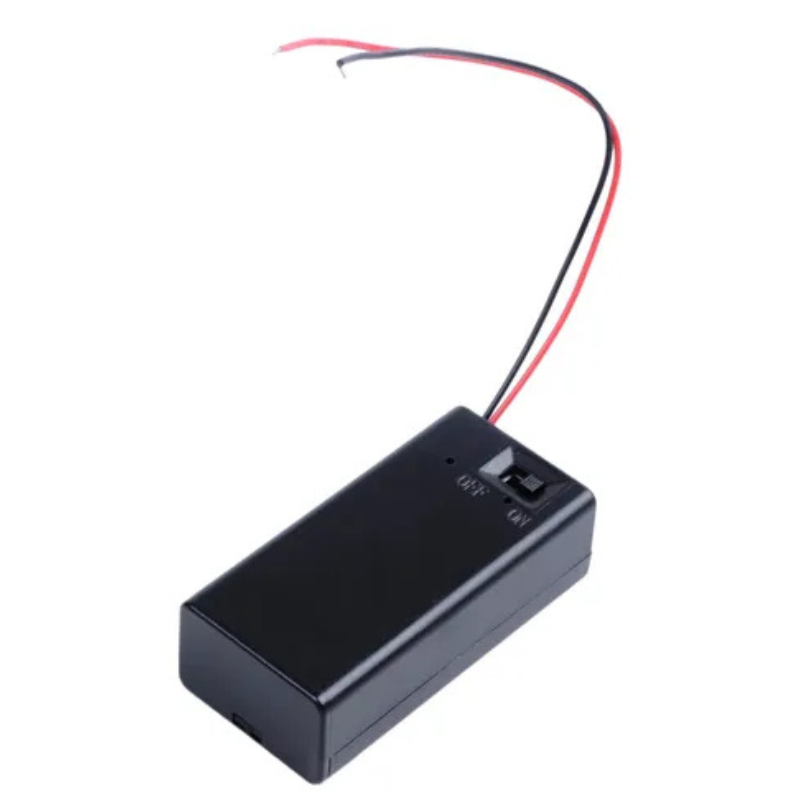

El Porta pila para Batería 9V con Interruptor ON/OFF es una caja cerrada para una pila de 9 V (PP3). Trae un interruptor deslizante para encender y apagar el circuito y dos cables, rojo y negro, con las puntas peladas y sin plug DC.
No incluye la batería de 9V
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
Precios por Volumen
Lleva más, paga menos automáticamente.| Desde 10 unids. | -5% | $ 3.791 c/u |
| Desde 20 unids. | -8% | $ 3.671 c/u |
| Desde 40 unids. | -12% | $ 3.511 c/u |
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Ficha técnica (PDF)5 páginas, revisión 1
Otros que te podrían interesar

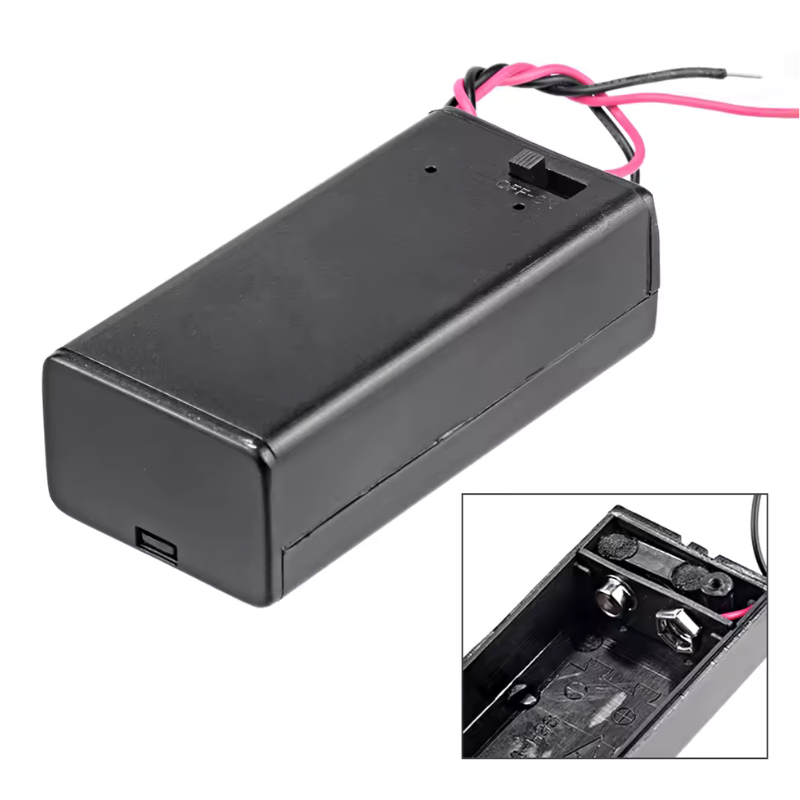

El Porta pila para Batería 9V con Interruptor ON/OFF es una caja cerrada para una pila de 9 voltios (tipo PP3, 6F22, 6LR61, MN1604) que alimenta tus proyectos electrónicos a pila. Este soporte incluye un interruptor deslizante integrado de ON/OFF, lo que permite encender y apagar fácilmente el circuito conectado sin necesidad de desconectar los cables.
Trae dos cables ya soldados, rojo para el positivo y negro para el negativo, con las puntas peladas y sin plug DC. Sirve para proyectos de Arduino y microcontroladores, sensores portátiles, alarmas y circuitos de prueba de bajo consumo que necesitan 9 V DC y un interruptor de encendido. La caja de plástico cerrada cubre la pila y sus terminales.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Producto | Soporte / Caja para Batería |
| Batería Compatible | 1 x Batería de 9V (tipo PP3, 6F22, 6LR61, MN1604) |
| Voltaje de Salida | 9 V DC (nominal) |
| Interruptor Integrado | Interruptor Deslizante ON/OFF |
| Material | Plástico |
| Color | Negro (estándar) |
| Conexión de Salida | Cables sueltos con puntas peladas, sin plug DC (rojo positivo, negro negativo) |
| Longitud del Cable | Aproximadamente 10 a 15 cm |
| Dimensiones Típicas | Aproximadamente 68 mm (largo) x 33 mm (ancho) x 21 mm (alto) |
| Método de Cierre | Tapa deslizable con traba y orificio para tornillo |
Características Adicionales
| Característica | Detalle |
|---|---|
| Control de Alimentación Integrado | El interruptor ON/OFF facilita el encendido y apagado del circuito |
| Portátil y Compacto | Alimenta proyectos pequeños y dispositivos de mano |
| Protección de la Batería | La caja cerrada cubre la pila y sus contactos. Con el interruptor en ON, las puntas peladas de los cables hacen cortocircuito si se tocan |
| Fácil de Integrar | Cables listos para soldar o apretar en una bornera |
| Usos | Circuitos electrónicos de bajo consumo |

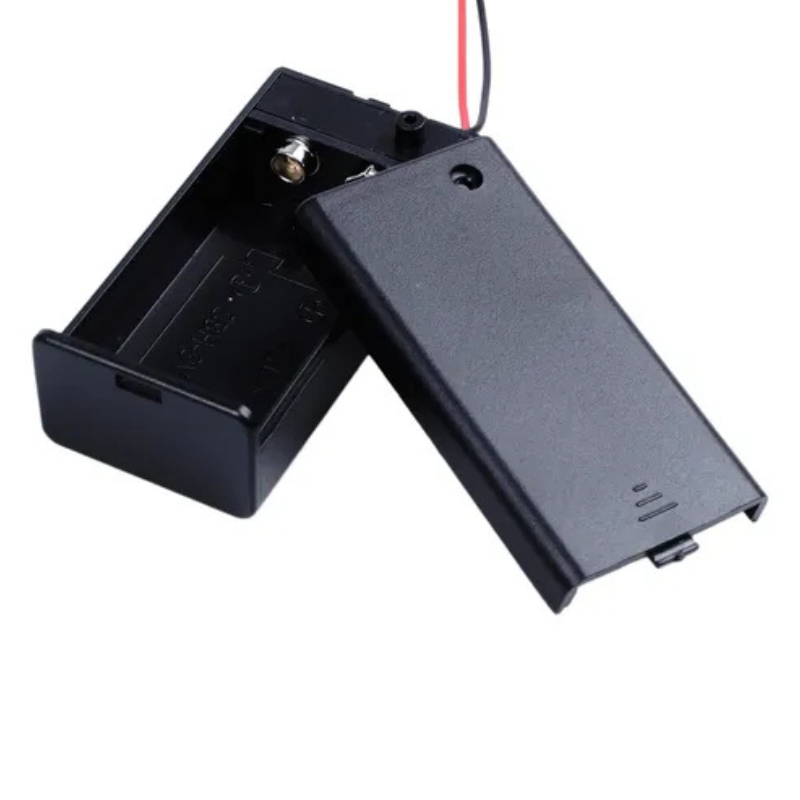

| Reemplazo de Batería Sencillo | Tapa deslizable para un fácil acceso a la batería |
Preguntas Frecuentes
¿Qué pila usa y viene incluida?
Usa una pila de 9 V cuadrada, formato PP3, que también se vende rotulada como 6F22, 6LR61 o MN1604. La pila no viene incluida. Al ponerla, respeta los signos de positivo y negativo marcados dentro de la caja.
¿Trae plug DC o cables sueltos?
Trae dos cables sueltos, rojo para el positivo y negro para el negativo, con las puntas peladas y sin plug DC. Puedes soldarlos o apretarlos en una bornera. Para enchufarlo al jack de un Arduino UNO tienes que agregar un plug DC macho de 5,5 x 2,1 mm con bornera, con el cable rojo en el borne positivo.
¿Sirve para Arduino o ESP32? ¿Dónde conecto los cables?
En un Arduino UNO sirve si los 9 V entran por la entrada regulada de la placa. Conecta el cable rojo a VIN y el negro a GND, o usa el jack con un plug DC. Nunca lo conectes a los pines 5V ni 3.3V, porque esos pines no pasan por el regulador y puedes quemar la placa. Las placas ESP32 DevKit no tienen entrada de 9 V, ya que su pin 5V (en algunas placas rotulado VIN) espera 5 V. Para usarlo con un ESP32, baja primero los 9 V a 5 V con un regulador 7805 o un convertidor step down y entra por el pin 5V, nunca por 3V3. La pila de 9 V tiene poca capacidad, así que apaga la placa con el interruptor cuando no la uses.
¿Para qué sirve el interruptor ON/OFF?
Corta la alimentación del circuito sin sacar la pila ni soltar cables. Déjalo en OFF cuando no uses el proyecto, porque en ON el circuito sigue consumiendo la pila. Con el interruptor en ON las puntas peladas no deben tocarse entre sí, ya que hacen cortocircuito. Aíslalas con cinta o termorretráctil si el cable queda suelto.
¿Sirve para motores, ventiladores o un auto robot?
No es la fuente indicada. Una pila de 9 V tiene poca capacidad y se agota rápido con motores, ventiladores o un driver L298N. Para un auto robot conviene un porta de pilas AA o de baterías 18650. Un ventilador de 12 V, además, recibe menos voltaje del que pide.
¿Qué diferencia tiene con un broche de pila 9V?
El broche es solo el conector que se calza en los bornes de la pila. La pila queda a la vista y no hay interruptor. Este porta pila la encierra en una caja con tapa y suma un interruptor ON/OFF entre la pila y los cables.
