Sensor Dirección Viento 360° Veleta

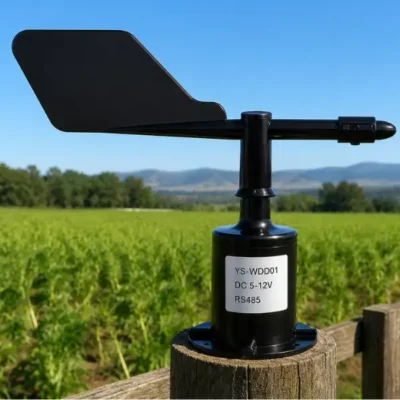

¿Qué es el Sensor de Dirección de Viento 360° YS-WDD01?

El YS-WDD01, comúnmente conocido como veleta, es un dispositivo meteorológico diseñado para determinar la dirección desde la cual proviene el viento. Este tipo de sensor es un componente fundamental en la construcción de estaciones meteorológicas, sistemas de monitoreo ambiental y proyectos de automatización agrícola. Su fun

cionamiento se basa en un principio mecánico simple pero efectivo: una aleta o cola, diseñada para tener una mayor área de superficie, se alinea naturalmente con la corriente de aire, mientras que una punta de flecha o indicador en el extremo opuesto señala la dirección de origen del viento. La información capturada es crucial para una amplia gama de aplicaciones, desde la predicción del tiempo y estudios climáticos hasta el control de sistemas de riego, la operación segura de drones y la optimización de la orientación de turbinas eólicas.

Internamente, la posición de la veleta es detectada mediante un sistema de medición angular integrado, el cual convierte la orientación del viento en datos digitales enviados a través de la interfaz RS485. Esto permite integrarlo directamente con PLCs, data loggers, gateways IoT o microcontroladores equipados con un módulo transceptor RS485 (por ejemplo, el MAX485), sin depender de una lectura analógica sujeta a ruido eléctrico en cables largos. El protocolo de comunicación sobre RS485 depende de la versión del fabricante; muchos modelos de este tipo utilizan Modbus RTU, aunque se recomienda verificar la documentación correspondiente antes de programar la lectura.

Características Técnicas

El sensor entrega la dirección del viento en un rango angular de 0° a 360° mediante comunicación digital RS485. Al usar salida digital en lugar de un voltaje analógico, la lectura se obtiene consultando el sensor a través del bus RS485, lo que facilita su integración con microcontroladores y permite transmitir datos de forma confiable incluso en instalaciones con cables de mayor longitud.

Especificaciones Eléctricas

Comunicación y Pinout

El sensor se conecta mediante un cable de 4 hilos, correspondientes a alimentación y al par diferencial de datos RS485. La mayoría de los modelos YS-WDD01 utilizan la siguiente distribución de cables:

Nota: algunos fabricantes pueden intercambiar las líneas A/B o usar otros colores de cable. Se recomienda verificar la documentación del fabricante o comprobar la asignación de los conductores antes de realizar la conexión.

Aplicaciones

• Construcción de estaciones meteorológicas para aficionados y profesionales.
• Monitoreo ambiental en agricultura de precisión para optimizar riego y fumigación.
• Sistemas de automatización de edificios (BMS) para control de ventilación y climatización.
• Proyectos educativos de ciencias de la tierra y física atmosférica.
• Sistemas de seguridad para grúas y operaciones de construcción.
• Navegación y control de vehículos aéreos no tripulados (drones).
• Estudios de viabilidad para la instalación de energía eólica.

Preguntas Frecuentes

Mejora tu proyecto

Para una estación meteorológica completa y robusta, considera integrar los siguientes componentes:

• Módulo Conversor RS485 a TTL/UART: Indispensable para conectar este sensor a un microcontrolador como Arduino o ESP32.
• Tarjeta de Desarrollo: Un ESP32 es ideal por su conectividad WiFi y Bluetooth, permitiendo enviar los datos a la nube o a una app móvil.
• Sensor de Velocidad de Viento (Anemómetro RS485): El complemento perfecto para la veleta, para medir la intensidad del viento con el mismo protocolo de comunicación.
• Sensor Ambiental BME280: Un solo chip que mide temperatura, humedad y presión barométrica, esencial para cualquier estación meteorológica.
• Pluviómetro: Para medir la cantidad de precipitación y completar el conjunto de datos meteorológicos.
